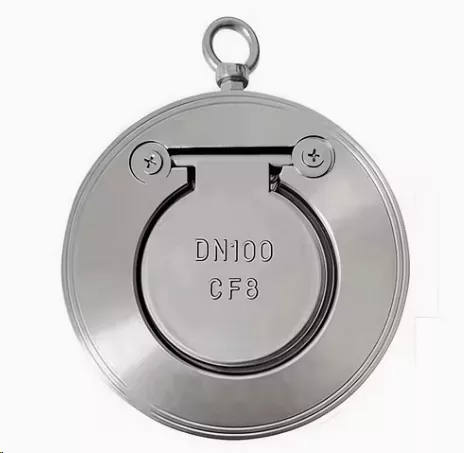

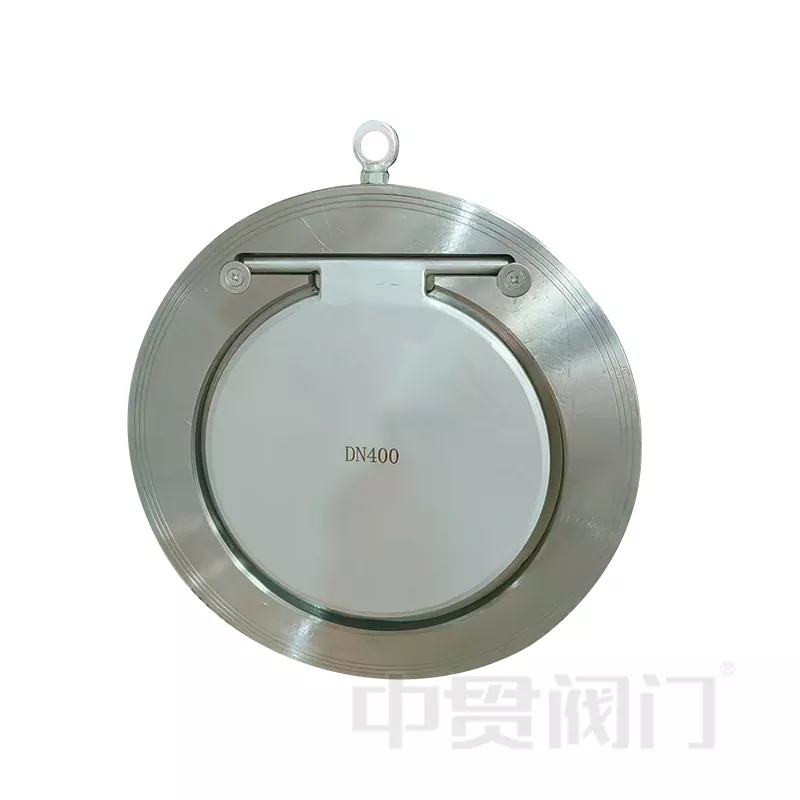

단일 디스크 체크 밸브

그만큼단일 디스크 체크 밸브에 의해 시작됨중관 밸브매우 유용한 산업용 밸브입니다. 주요 기능은 액체나 가스가 한 방향으로만 흐르도록 하여 역류를 방지하는 것입니다.

이 밸브는 독창적으로 설계되었으며 매우 빠르게 반응하고 설치가 쉽고 공간을 거의 차지하지 않습니다. 물, 기름, 가스의 흐름 방향을 효과적으로 제어할 수 있습니다. 수처리 공장, 발전소, 화학 공장, 난방 및 공조 시스템 등에 사용할 수 있습니다. 이 밸브는 특히 견고하며 고압 및 고온을 견딜 수 있습니다. 오랫동안 사용해도 파손되지 않으며 산업용 파이프라인 시스템에서 매우 안정적인 선택입니다.

기술적 장점: 단일 디스크 체크 밸브를 선택하는 이유는 무엇입니까?

~에중관 밸브, 우리는 산업 환경에서 신뢰성이 타협할 수 없다는 것을 알고 있습니다. 우리의단일 디스크 체크 밸브단순한 구성 요소가 아닙니다. 이는 전체 파이프라인 시스템의 안전을 보장합니다.

1. 초소형 웨이퍼 디자인

우리집의 가장 큰 특징은단일 디스크 체크 밸브크기가 작고 역류 방지 성능이 뛰어납니다. 부피가 큰 기존의 체크밸브와는 달리웨이퍼형 디자인. 샌드위치처럼 밸브는 두 개의 파이프 플랜지 사이에 직접 고정됩니다. 이는 상당한 공간을 절약하고 설치 무게와 비용을 줄입니다.-2 .

2. 고급 소재

우리는 표준을 제조합니다단일 플레이트 체크 밸브고품질을 사용하여WCB 탄소강(주철). 이 소재는 내구성이 매우 뛰어나 밸브가 혹독한 환경, 고압 및 극한의 온도를 견딜 수 있도록 해줍니다.더 필요하신가요?우리는 맞춤형 캐스팅을 제공합니다.스테인레스 스틸(SS304, SS316) , 알루미늄 청동및 매체의 부식성에 따른 기타 합금-1 .

3. 동적 씰링 및 빠른 응답

안에 있는 디스크는단일 디스크 체크 밸브매우 민감한 반응을 보입니다. 액체나 가스가 앞으로 흐를 때 디스크는 최소한의 저항(낮은 압력 강하)으로 즉시 열립니다. 흐름이 멈추거나 역전되는 순간 디스크가 뒤로 튀어(중력 또는 스프링 힘의 도움을 받아) 단단히 밀봉되어 파손을 방지합니다.수격손상-2 .

제품 사양 및 데이터 시트

응용 분야: 어디에서 사용할 수 있나요?

이 다목적 밸브는 다양한 산업 환경에서 사용됩니다. 우리는 성공적으로 공급했습니다.단일 디스크 체크 밸브다음 부문에:

• 정수장: 역류 오염을 방지하기 위해 급수 시스템에 사용됩니다. -2.
• HVAC 및 빌딩 자동화: 열 효율을 유지하기 위해 난방 및 냉방 시스템에 설치됩니다.
• 발전소: 냉각수가 역류하지 않도록 하여 발전기 장비를 보호하는 냉각 시스템에 필수적입니다. -2.
• 석유화학: 파이프라인을 통한 석유 및 가스 운송을 안전하게 처리합니다.

사례 연구: 펌프 보호

동남아시아의 한 펌프장은 역류 급증으로 인해 반복적인 펌프 정지를 경험했습니다. 이전에는 느리고 무거운 스윙 체크 밸브를 사용했습니다. 우리는 그들의 시스템을 우리의 시스템으로 교체했습니다.단일 디스크 체크 밸브. 급속 폐쇄 기능으로 수격 현상이 제거되었으며, 경량 설계로 혼잡한 펌프실에 쉽게 설치할 수 있었습니다.결과:지난 18개월 동안 펌프 고장이 0건이었습니다.

단일 디스크 체크 밸브의 작동 방식

메커니즘은 간단하지만 매우 효과적입니다.

1. 정방향 흐름: 매체(물/기름/가스)의 압력으로 인해 디스크가 시트에서 밀어냅니다. 힌지가 약간 회전하여 완전한 흐름이 가능합니다.
2. 역류: 업스트림 압력이 떨어지거나 역전되면 역류로 인해 디스크가 시트쪽으로 뒤로 밀려납니다.
3. 밀봉: 디스크가 즉시 닫혀 단단히 밀봉되고 역류가 완전히 중단됩니다 -2.

세 가지 엄격한 공장 테스트

우리 공장은 국제 표준에 필적하는 품질 관리 시스템을 사용합니다. 우리가 생산하는 모든 밸브는 공장을 떠나기 전에 세 가지 엄격한 "검사"를 거쳐야 합니다.

1. 역류 방지 테스트: 흐름이 멈추는 순간 디스크가 완벽하게 안착되어 누출율이 0%가 되도록 보장합니다.
2. 고압 쉘 테스트: 실제 작동 압력보다 더 높은 압력을 사용하여 주조물을 테스트합니다. 그래야 몸이 갈라지거나 땀을 흘리지 않습니다.
3. 전반적인 성능 시뮬레이션: 실제 파이프라인 조건을 시뮬레이션하여 디스크가 부드럽게 열리고 들러붙지 않고 단단히 닫히도록 합니다.

중관 밸브는 TS 특수 장비 제조 라이센스, ISO9001, ISO14001 및 OHSAS18001 -1을 획득했습니다. 이 3단계를 통과한 밸브만 출시됩니다.

설치 유연성

우리는 모든 파이프라인이 다르다는 것을 알고 있습니다. 우리의단일 디스크 체크 밸브당신에게 적응합니다.

• 수평 파이프: 표준 설치.
• 수직 파이프: 밸브는 수직 상향 흐름 응용 분야에서 완벽하게 작동합니다. 펌프가 정지할 때 디스크는 중력이나 역류추에 의해 효과적으로 닫힙니다 -2.

맞춤화 및 공급망의 장점

중관 밸브북부의 밸브 공급망(주철)과 남부의 산업용 밸브 공급망(주강/스테인레스)을 통합한 것입니다.-1 .

우리는 "맞춤형" 서비스를 제공합니다:

• 특수 재료: 부식성 화학물질을 처리해야 합니까? 디스크와 본체를 스테인레스 스틸 316으로 변경할 수 있습니다.
• 확장 스템: 지하 매립 설치용.
• 액추에이터 준비: 자동화 시스템용 위치 제한 스위치와 통합(요청 시).

우리의 약속:우리는 버터플라이 밸브의 자체 생산뿐만 아니라 전체 밸브 공급망의 통합에 중점을 두어 고객에게 보다 풍부한 제품 라인과 보다 사려 깊은 서비스를 제공합니다.

단일 디스크 체크 밸브에 대한 FAQ

Q1: 싱글 디스크 체크 밸브와 듀얼 디스크 체크 밸브의 주요 차이점은 무엇입니까?
A1:우리의단일 디스크 체크 밸브(스윙 유형)은 일반적으로 저압 역류에 대해 더 단단한 밀봉을 제공하며 더 큰 크기(DN200+)에서 "슬래밍"에 대해 더 내구성이 있습니다. 단일 플레이트 설계는 일부 스프링 장착 이중 플레이트에 비해 더 큰 흐름 영역을 제공합니다.

Q2: 이 밸브를 수직으로 설치할 수 있습니까?
A2:예, 흐름 방향이 다음과 같은 수직 파이프라인에 권장됩니다.아래에서 위로. 그러나 밸브 본체에 표시된 흐름 화살표를 확인하는 것이 중요합니다. 위에서 아래로 수직 낙하하는 경우 스프링 장착 유형이 선호될 수 있습니다.

Q3: 올바른 압력 등급을 선택하려면 어떻게 해야 합니까?
A3:우리는 PN10부터 PN40까지 등급을 제공합니다. 우리 엔지니어들은 일반적으로 파이프라인의 최대 압력과 같거나 더 높은 등급을 선택하도록 권장합니다. 고압 증기나 오일의 경우 WCB 재질이 최소 기준입니다.

Q4: 제품이 국제 표준을 엄격하게 준수합니까?
A4:예. 우리의 기본 디자인은 훌륭하지만, 우리는단일 디스크 체크 밸브준수하다GB, ANSI, JIS, DIN 또는 BS플랜지 드릴링 요구 사항에 따른 표준-1 .

문의 보내기

중관 밸브: 신뢰할 수 있는 품질, 맞춤형 솔루션.

우리는 19년 이상의 경험을 가진 두 개의 생산 기지(천진 및 원저우)를 보유하고 있습니다. 우리는 빠른 배송과 고품질의 제품을 보장합니다.
