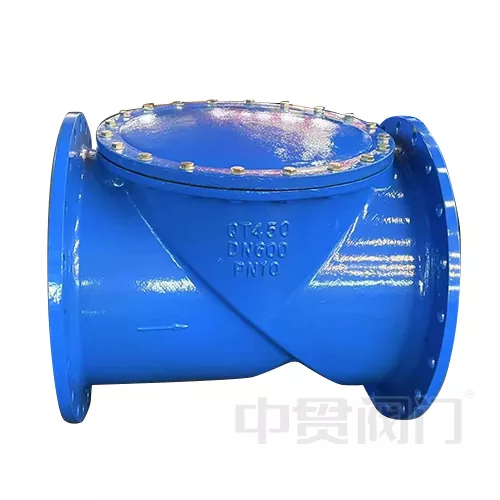

비 환식 플랩 디자인 스윙 체크 밸브

비 환전 플랩 디자인 스윙 검사는 고 유량 시스템 (직경 DN50-DN1200, 압력 PN16-PN40), 전원 흐름 채널 (유량 계수 CV : 0.2-0.5), 자체 윤활 힌지가 장착되어 있고 5mm 고체를 함유 한 연마재를 처리 할 수 ​​있으며 400 ℃까지의 온도에 적합합니다. 316L 스테인레스 스틸, 이중 강철로 제공됩니다. 스프링 프리 설계는 유지 보수주기를 8 년 이상 연장하며, 성능은 기존 리프트 체크 밸브의 성능을 훨씬 능가합니다. 오일 파이프 라인, 발전소 응축 시스템 및 화학 부식 미디어 시나리오에 적합합니다.

구조 설계 및 작업 원리

Thenon-Return 플랩 디자인 스윙 체크 밸브 구조 설계 및 작업 원리는 주로 세 부분으로 나눌 수 있습니다. 처음에는 파이프 직경의 1/5 ~ 1/8의 두께가있는 스테인리스 스틸 또는 이중 스틸이 장착 된 기울어 진 플랩, 비 환식 플랩 디자인 스윙 체크 밸브 및 표면은 크롬 도금 될 수 있습니다. 상단 힌지 핀을 통한 밸브 본체에 연결된 틸트 고대는 일반적으로 5 ° ~ 15 °이며 중간 압력은 빠른 개방 및 중형에 사용됩니다.

다음으로 저항 유량 채널에서 전체 보어 설계 (완전 보어)를 갖기 때문에 유량 저항 계수 (KV 값)는 기존 리프트 체크 밸브보다 40% ~ 60% 낮습니다. 또한 플랩 개구각은 75 ° ~ 85 °에 도달하여 난기류로 인한 압력 손실을 줄이며 큰 흐름 시나리오 (예 : DN1200 수도 파이프 라인)에 적합합니다.

다양한 밀봉 시스템이 있으며, 비 환원 플랩 디자인 스윙 체크 밸브 시트는 EPDM, NBR 또는 금속 하드 씰에서 선택할 수 있으며 누출 레벨은 API 598 클래스 IV 표준을 충족합니다. 닫으면 플랩과 밀봉 표면 사이의 접촉 시간은 0.2 초이며, 이는 물 망치 충격을 효과적으로 방지합니다. 중간이 앞으로 흐르면 압력이 밸브 디스크를 열도록 밀어 넣습니다. 유속이 0으로 돌아 오거나 역전으로 흐르면 자체 무게와 역 압력 차이로 인해 밸브 디스크가 자동으로 닫힙니다.

일반적인 응용 분야 :

1. 수진

2. 원유 파이프 라인의 펌프 배출구 역류 방지;

3. 화력 발전소를위한 응축수 회수 시스템;

4. 하수 처리장에 대한 슬러지 반환 제어;

5. 화학 식물에서 부식성 매체 (예 : 50% 황산)에 대한 차단 보호.
