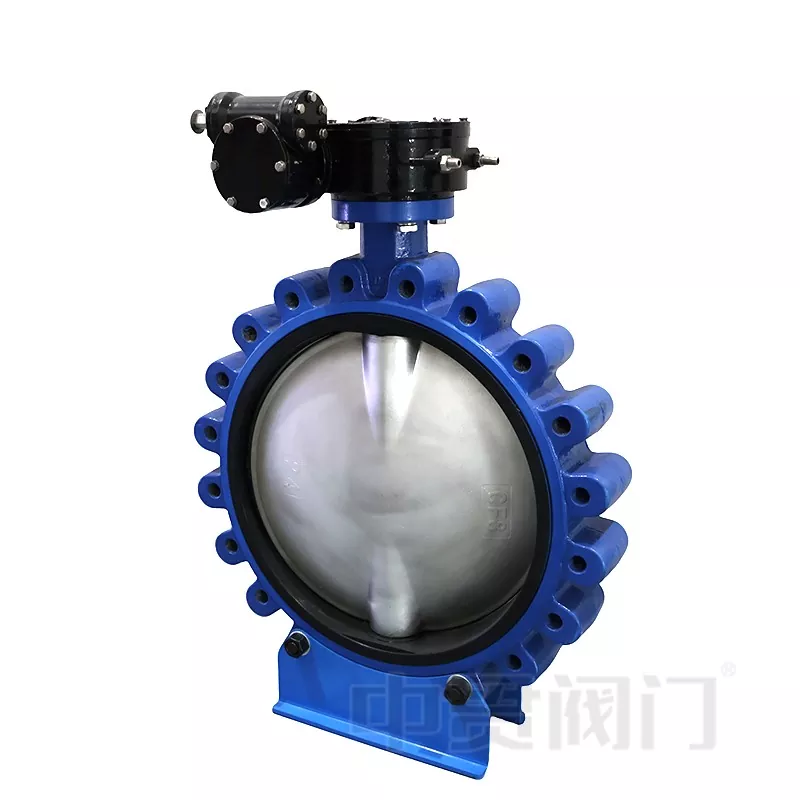

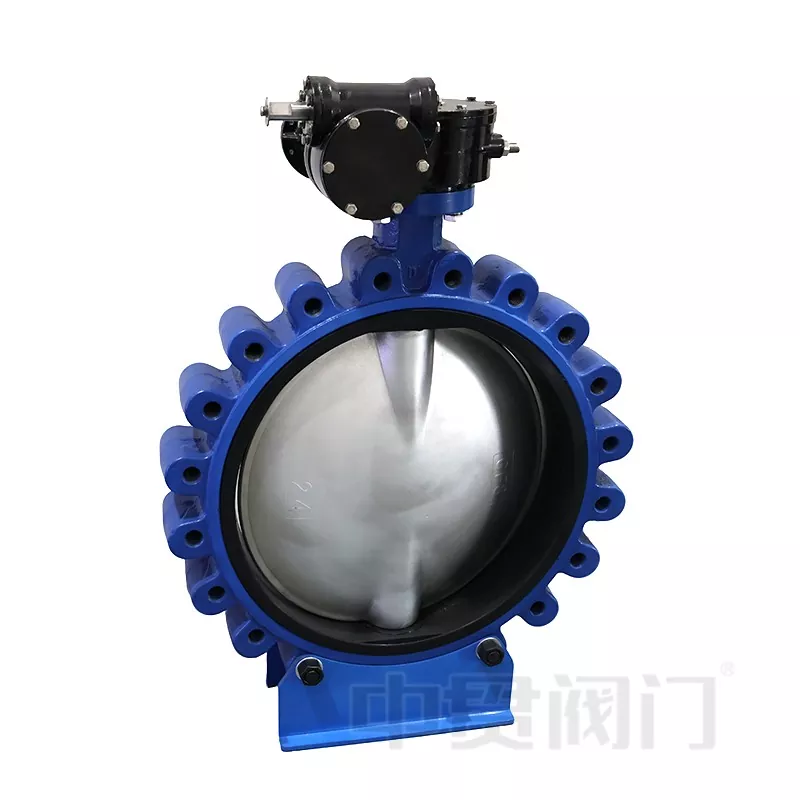

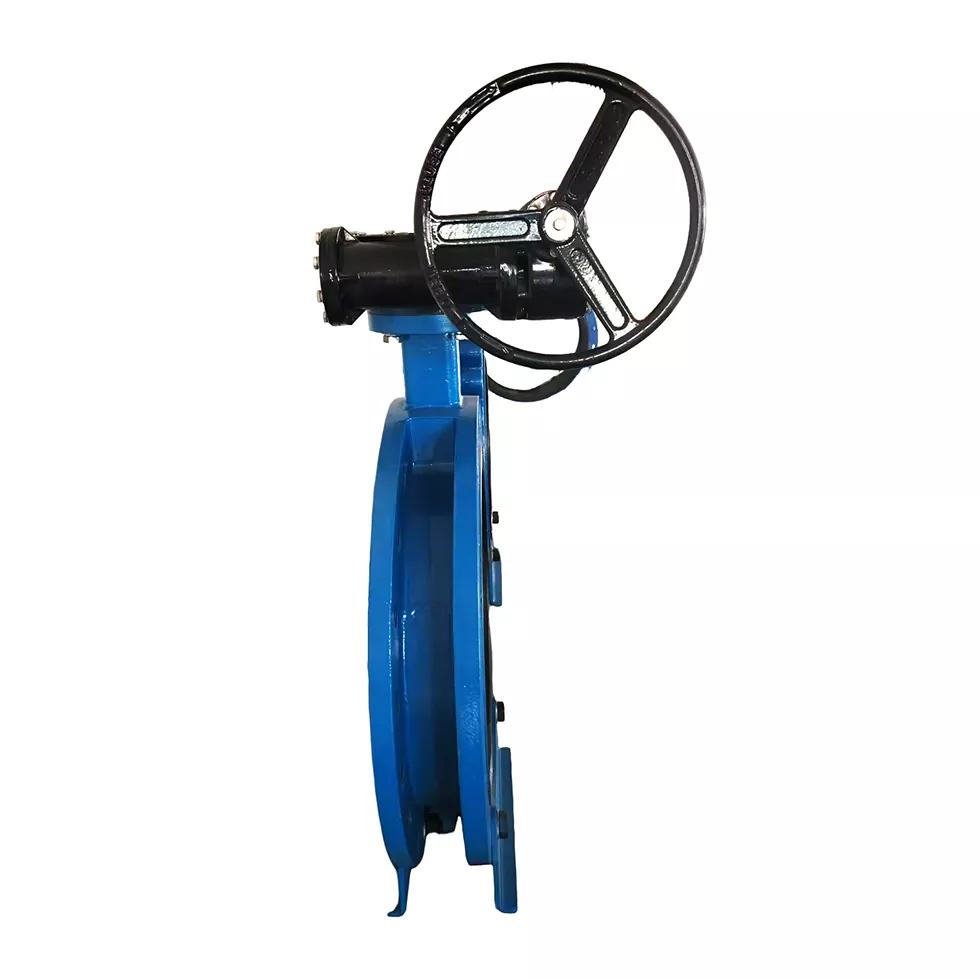

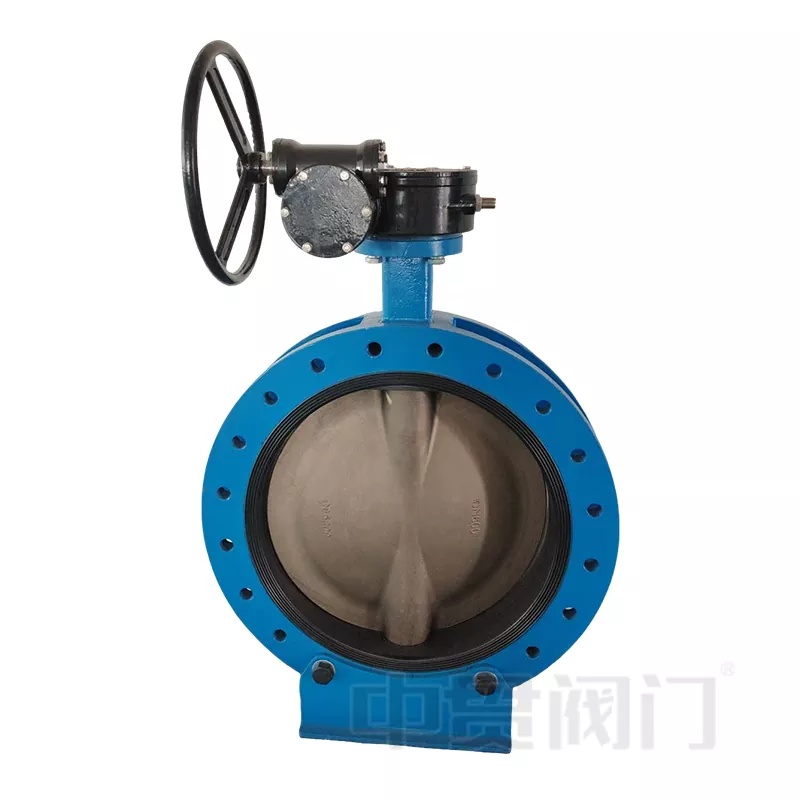

중관 러그형 버터플라이 밸브유연한 설치, 안정적인 차단 및 편리한 유지 관리가 필요한 파이프라인 시스템용으로 설계되었습니다. 중심선 버터플라이 밸브 구조로 일반적으로 선택됩니다.수처리, HVAC 순환, 산업용 파이프라인 및 전체 파이프라인 배열에 영향을 주지 않고 밸브를 제거하거나 서비스해야 하는 응용 분야.
웨이퍼 버터플라이 밸브와 비교하면,러그 연결 디자인밸브 본체에 나사 구멍을 사용하여 독립적인 플랜지 고정이 가능합니다. 이 구조는 특히 라인 말단 설치, 장비 격리 구역, 유지 관리 중에 연결 한쪽을 제거해야 하는 파이프라인에 적합합니다.
밸브 몸체는 다음과 같이 제조될 수 있습니다.연성이 있는 철, GGG50압력 요구 사항, 매체 특성 및 부식 조건에 따라 , 스테인레스 스틸 또는 탄소강. 러그 구조는 여러 고정점을 통해 연결 응력을 분산시켜 진동이나 빈번한 작동에 노출되는 배관의 설치 안정성을 향상시킵니다.
디스크는 컴팩트한 원형 디자인을 채택하고 완전 개방 위치와 완전 폐쇄 위치 사이에서 약 90° 회전합니다. 내식성과 서비스 성능을 향상시키기 위해 파이프라인 매체에 따라 스테인레스 스틸 디스크 또는 기타 호환 재료를 선택할 수 있습니다.
밸브 스템은 액추에이터와 디스크 사이에서 작동 토크를 전달합니다. 중심축 배열은 구조적 복잡성을 줄이고 수동, 공압 또는 전기 작동 방식으로 원활한 작동을 지원합니다.
EPDM, NBR, PTFE, 매체에 따라 다른 밀봉 재료를 선택할 수 있습니다. EPDM은 일반적으로 수성 응용 분야에 사용되며 NBR은 오일 관련 조건에 적합하고 PTFE는 더 강한 내화학성 요구 사항에 사용됩니다.
급수 및 폐수 시스템에서는 구조가 콤팩트하고 유지 관리가 용이하기 때문에 러그 버터플라이 밸브가 일반적으로 선택됩니다. EPDM 시트 구성은 화학적 호환성 요구 사항이 중간 정도인 담수, 하수 및 일반 물 순환 시스템에 자주 사용됩니다.
HVAC 및 산업용 냉각 파이프라인은 일반적으로 빈번한 개폐 작업이 필요합니다. 90° 회전 설계, 낮은 작동 토크 및 컴팩트한 설치 길이 덕분에 러그 버터플라이 밸브는 설치 공간이 제한된 순환 제어 시스템에 적합합니다.
부식성 또는 특수 매체가 포함된 산업용 파이프라인의 경우 시트 재료와 매체 사이의 화학적 호환성에 따라 밸브 구성을 선택해야 합니다. 더 강한 화학적 환경에는 PTFE 기반 시트를 고려할 수 있으며, 오일 관련 응용 분야에는 NBR 및 FKM 재료가 사용됩니다.
해양 및 에너지 시스템에는 내부식성과 편리한 유지 관리 접근이 가능한 밸브가 필요한 경우가 많습니다. 러그 연결 구조를 사용하면 유지 관리 공간이 제한된 파이프라인에서 분리 및 교체가 더 쉬워집니다.

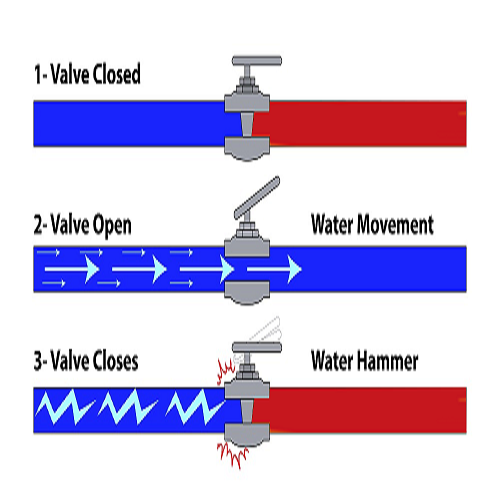

작동 중에 디스크는 밸브 스템 축을 중심으로 회전합니다. 밸브가 완전히 열리면 디스크가 파이프라인 흐름 방향과 정렬되어 저항이 줄어들고 매체가 최소한의 방해를 받으며 통과할 수 있습니다.
닫히면 디스크가 약 90° 회전하고 밀봉 시트를 눌러 흐름을 중지합니다. 밸브 설계 및 밀봉재에 따라 양방향 차단 성능을 얻을 수 있습니다.
스로틀링 애플리케이션의 경우 디스크 위치는 열린 위치와 닫힌 위치 사이에서 조정될 수 있습니다.
| 비교 | 러그형 버터플라이 밸브 | 웨이퍼 버터플라이 밸브 |
|---|---|---|
| 연결 방법 | 나사형 러그 구멍으로 독립적인 플랜지 고정 가능 | 관통 볼트를 사용하여 두 플랜지 사이에 설치 |
| 유지 | 더 쉬운 밸브 제거 또는 엔드라인 설치가 필요한 시스템에 적합합니다. | 표준 파이프라인 설치에 더 적합 |
| 설치공간 | 더욱 강력한 연결 유연성을 갖춘 컴팩트한 디자인 | 가볍고 공간이 제한된 곳에서 일반적으로 사용됩니다. |
| 일반적인 응용 분야 | 수처리, HVAC, 산업용 파이프라인, 유지 관리에 민감한 시스템 | 일반 물 및 유틸리티 파이프라인 |
Zhejiang Zhongguan Valve Manufacture Co., Ltd.19년 이상 밸브 제조에 주력해 왔으며 생산 자원은 천진과 저장성 원저우에 위치하고 있습니다. 회사는 생산나비 밸브웨이퍼, 러그, U-섹션 및 플랜지 유형을 포함하며 주요 생산 직경은 DN40에서 DN1600까지입니다.
제조 공정에는 밸브 조립, 압력 테스트, 밸브 시트 설치, 샤프트 슬리브 설치 및 제품 마킹이 포함됩니다. 중관은 필수 제공ISO 인증서생산된 밸브에 대해 제공할 수 있습니다.WRAS 인증 밸브 시트필요할 때.
러그 버터플라이 밸브의 수명은 주로 매체 특성, 온도, 압력 변화, 작동 빈도 및 설치 품질을 포함한 작동 조건에 의해 영향을 받습니다. 호환 가능한 씰링 재료를 선택하고 적절한 작동 조건을 유지하면 씰링 부품의 조기 마모를 줄이는 데 도움이 됩니다.
예. 러그형 버터플라이 밸브는 파이프라인 제어 요구 사항에 따라 수동 핸들, 기어 작동기, 공압 작동기 또는 전기 작동기로 작동할 수 있습니다. 액추에이터 선택은 밸브 토크 요구 사항, 작동 주파수 및 자동화 시스템과 일치해야 합니다.
필요한 정보에는 일반적으로 밸브 크기, 압력 등급, 연결 표준, 파이프라인 매체, 온도 범위, 시트 재료 요구 사항 및 액추에이터 요구 사항이 포함됩니다. 이러한 세부 정보는 적합한 밸브 구성을 결정하고 잘못된 재료 선택을 방지하는 데 도움이 됩니다.
누출 방지는 올바른 밸브 선택, 적절한 밀봉 재료, 적절한 설치 및 정기 검사에 달려 있습니다. 실링 성능을 유지하기 위해서는 설치 시 배관 정렬, 플랜지 연결 상태, 실링 표면 주변의 이물질 등을 확인해야 합니다.
