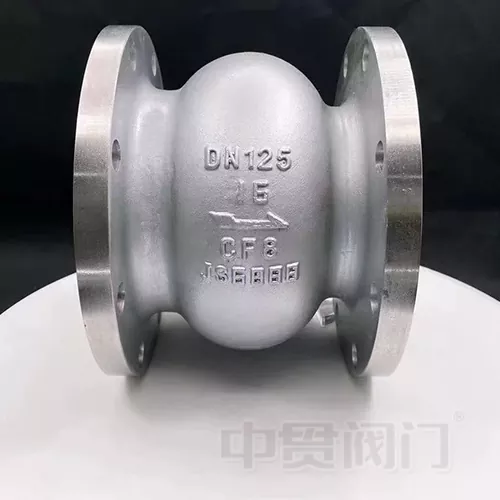

리프트형 체크밸브(Lift Type Check Valve)는 매체의 단방향 흐름을 허용하고 역류를 방지하는 것이 핵심 기능을 하는 자동 밸브이다. 이는 다양한 산업 및 도시 파이프라인 시스템에 널리 사용되며 시스템 압력 안정성과 장비 안전을 보장하는 핵심 구성 요소입니다.중관 밸브19년 역사의 밸브 전문 제조업체인 ㈜는 국제표준을 엄격히 준수하는 리프트 체크밸브를 생산하고 있습니다. 중국 전역의 공급망 이점을 활용하여 회사는 구조적 합리성과 사용 편의성의 균형을 유지하면서 다양한 운영 조건에 적합한 고품질 재료를 선택합니다. 특정 고객 요구 사항을 충족하기 위해 맞춤형 사양을 사용할 수 있습니다.
당사의 리프트 체크 밸브는 수직으로 움직이는 밸브 디스크 구조를 활용하여 중복 설계를 제거하고 유로 레이아웃을 최적화합니다. 기존 체크 밸브에 비해 더 정확한 개폐 반응, 더 안정적인 밀봉 성능, 더 낮은 흐름 저항 손실을 제공합니다. 이 밸브는 물, 증기, 오일 및 부식성 유체를 포함한 다양한 매체에 적합하므로 시장에서 가장 비용 효율적인 체크 밸브 중 하나입니다.
Zhongguan Valve Lift Type Check Valve는 유체 압력과 기계 구조의 시너지 효과를 기반으로 작동합니다. 수동 또는 외력 없이 자동 개폐 제어가 가능합니다. 구체적인 과정은 다음과 같습니다.
1. 정방향 흐름: 매체가 파이프라인을 따라 앞으로 흐를 때 유체 압력이 밸브 디스크의 무게와 스프링 힘을 극복하고 밸브 디스크를 수직으로 위쪽으로 밀어 밸브 시트와 밸브 디스크 사이에 원활한 유로를 생성하여 매체가 원활하게 통과하도록 합니다.
2. 역방향 차단: 매체 흐름이 멈추거나 역류 경향이 발생하면 유체 압력이 사라집니다. 자체 무게와 스프링의 복원력이 결합된 작용으로 밸브 디스크는 수직으로 빠르게 하강하여 밸브 시트에 단단히 고정되어 밀봉을 이루고 매체의 역류를 방지합니다.
3. 안정성 보장: 스프링 보조 설계는 밸브 디스크의 폐쇄 속도를 가속화하고 수격 현상을 줄이며 밸브 디스크와 밸브 시트 사이의 충돌로 인한 마모를 방지하여 제품 수명을 연장하고 파이프라인 시스템의 장기적으로 안정적인 작동을 보장합니다.
우리는 리프트형 체크 밸브의 설계 및 생산에 여러 가지 실용적인 기술을 통합하여 실제 작동 조건을 지속적으로 우선시합니다. 이로 인해 일반 유사 제품과 구별되는 다음과 같은 핵심 기능이 제공됩니다.
| 매개변수 이름 | 사양 | 범위 |
|---|---|---|
| 제품명 | 리프트형 체크밸브 | 표준 및 맞춤형 |
| 공칭 직경(DN) | 공칭 직경 | DN15 - DN300(더 큰 크기에 맞게 맞춤화 가능) |
| 압력 등급 | PN/클래스 | PN16, PN25, PN40(1.6MPa~4.0MPa) |
| 작동 온도 | 작동 온도 | 200℃~300℃ 이하(재질에 따라 다름) |
| 적용 가능한 매체 | 중간 | 물, 증기, 기름, 부식성 유체 등 |
| 본체 재질 | 본체 재질 | QT400-15, 2Cr13, ZG1Cr18Ni9Ti 등 |
| 디스크 재질 | 디스크 재질 | 25, 1Cr13, 1Cr18Ni9Ti 등 |
| 스프링 소재 | 스프링 소재 | 50CrVA, 1Cr18Ni9Ti |
| 누설기준 | 누설률 | ≤0.01L/min·m |
| 연결 유형 | 연결 | 플랜지 연결, 스레드 연결, 웨이퍼 연결 |
| 설치 방향 | 설치 | 수직 설치, 수평 설치 |
당사의 리프트형 체크밸브의 구조설계는 19년간의 업계 경험과 다양한 작동 조건의 피드백을 결합하여 다차원적인 최적화를 거쳐 차별화된 기술적 장점을 가져왔습니다.
선형 개폐 구조: 기존 스윙 체크 밸브에 비해 밸브 디스크의 축 리프팅 설계를 활용하여 워터 해머를 효과적으로 제거합니다. 실험적 검증에 따르면 DN200 파이프라인 시스템에서는 수격 현상 압력 변동을 62% 줄여 파이프라인과 장비를 충격 손상으로부터 보호할 수 있습니다.
모듈식 조립: 밸브 본체, 밸브 디스크, 스프링 및 기타 구성 요소는 모듈식 설계를 채택하여 높은 조립 정밀도와 편리한 분해를 보장합니다. 이는 생산 테스트를 용이하게 할 뿐만 아니라 향후 유지 관리에 편리함을 제공하여 유지 관리의 어려움과 인건비를 줄여줍니다.
경량 최적화: 구조적 강도를 보장하는 동시에 밸브 본체 벽 두께 설계는 제품 무게를 줄이고 운송 및 설치를 용이하게 하는 동시에 파이프라인 부하 압력을 줄여 높은 고도 및 제한된 공간과 같은 특수 설치 시나리오에 적합하도록 최적화되었습니다.
Zhongguan Valve는 중국 북부와 남부의 통합 공급망을 활용하여 다양한 작동 조건에 따라 적합한 재료를 선택함으로써 리프트형 체크 밸브의 내구성과 적응성을 보장합니다. 특정 재료 응용 분야는 다음과 같습니다.
일반 사용 조건: QT400-15 연성주철 및 2Cr13 스테인리스강을 사용하여 높은 경제성, 내식성, 내마모성을 제공하며 물, 증기 및 일반 오일 매체에 적합합니다.
부식성 작동 조건: ZG1Cr18Ni9Ti 스테인리스강이 사용되어 염화물 이온, 질산 및 기타 부식성 매체에 대한 강한 저항성을 제공하며 해수 담수화, 화학적 부식 파이프라인 및 기타 시나리오에 적합합니다.
고온 및 고압 작동 조건: 최대 300℃의 온도 저항과 최대 4.0MPa의 압력 저항을 갖춘 고온 내성 합금 재료가 사용되어 발전소, 보일러 및 기타 응용 분야의 고온 및 고압 파이프라인 시스템에 적합합니다.
모든 재료는 엄격한 물리적, 화학적 테스트를 거쳐 표준 준수를 보장하고, 소스로부터 제품 품질을 보장하며, 제품 수명을 연장하고, 교체 빈도를 줄이고, 고객의 장기 조달 비용을 낮춥니다.
우리는 고급 CNC 가공 및 테스트 장비를 갖춘 천진과 원저우에 두 개의 주요 생산 기지를 보유하고 있습니다. 우리는 모든 리프트형 체크 밸브의 일관된 품질을 보장하기 위해 표준화된 생산 공정을 사용합니다.
정밀 가공: 밸브 시트 및 밸브 디스크와 같은 주요 구성 요소는 CNC 선반에서 정밀 가공되어 높은 가공 정확도와 긴밀한 밀봉을 보장하여 누출 위험을 줄입니다.
엄격한 테스트: 우리는 도착 시 원자재 검사와 생산 중 무작위 검사부터 완제품 수압 테스트 및 기밀 테스트에 이르기까지 포괄적인 테스트 시스템을 구축했습니다. 모든 단계는 표준을 충족하며 자격이 없는 제품은 공장 출고가 엄격히 금지됩니다.
표준화된 생산: 우리는 GB/T 12235-2022 및 API 6D와 같은 표준에 따라 제조하여 주류 국제 사양과의 호환성을 보장합니다. 이를 통해 고객은 기존 장비를 쉽게 교체할 수 있어 조달 및 교체 비용이 절감됩니다.
폭넓은 적응성을 갖춘 Zhongguan Valve Lift Type 체크 밸브는 산업, 도시 및 환경 부문을 포괄하는 여러 분야의 파이프라인 시스템에 적용할 수 있습니다. 특정 애플리케이션 시나리오는 다음과 같습니다.
석유화학 산업: 원유, 정제유 및 화학 원료를 운반하는 파이프라인에 적합하며 장비, 폐기물을 손상시킬 수 있는 역류를 방지하고 생산 안전을 보장합니다.
전력 산업: 화력 및 수력 발전 시스템의 보일러 급수, 냉각수 및 증기 파이프라인에 사용되어 매체의 역류를 방지하고 발전기 장치의 안정적인 작동을 보장합니다.
야금 산업: 야금 폐수 및 고온 배기 가스를 처리하는 파이프라인에 적합하며 부식성 매체 및 특정 온도에 강하고 야금 공정의 원활한 진행을 보장합니다.
수처리: 하수 역류를 방지하고 수질 오염을 방지하여 수처리 시스템의 안정적인 작동을 보장하기 위해 상하수도 및 하수 처리장의 상하수 파이프라인과 약품 투여 파이프라인에 사용됩니다.
도시 난방: 도시 중앙 난방 파이프라인에 적용하여 온수 역류를 방지하고 안정적인 난방 압력을 보장하며 난방 효율을 향상시킵니다.
건물 물 공급 및 배수: 고층 건물의 물 공급 시스템 및 방화 파이프라인에 사용되어 파이프라인 압력 변동으로 인한 매체의 역류를 방지하고 건물 물 및 화재 안전을 보장합니다.
해수 담수화: 부식 방지 스테인리스 스틸로 제작되어 해수 및 담수화 수운 운송 파이프라인에 적합하며 고염분 매체 부식에 강하고 안정적인 담수화 공정을 보장합니다.
저온 작동 조건: -40℃ ~ 0℃의 저온 환경에 적합한 맞춤형 저온 적응형 제품으로 콜드 체인 및 저온 유체 운송 파이프라인에 사용되어 정상적인 역류 방지 기능을 보장합니다.
빈번한 시작-정지 작동 조건: 순환 수 시스템 및 비상 급수 시스템과 같이 펌프 시작-정지가 빈번한 파이프라인 시스템에 적합하며 신속한 개폐 반응으로 수격 현상의 영향을 줄입니다.
