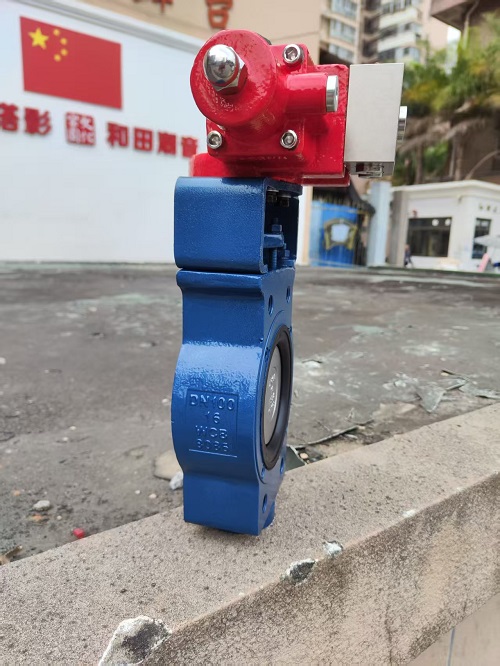

세미 러그 WCB 본체 및 유압 액츄에이터 편심 버터플라이 밸브가 장착된 CF8 디스크

세미 러그 WCB 본체와 유압 액추에이터 편심 버터플라이 밸브가 장착된 CF8 디스크는 빠른 작동, 안정적인 밀봉 및 최소한의 유지 관리가 필요한 까다로운 응용 분야를 위해 설계된 고성능 밸브입니다. 독특한 편심 설계와 유압 작동기를 갖춘 이 밸브는 높은 차압을 처리하는 동시에 원활한 작동과 연장된 서비스 수명을 보장하는 데 이상적입니다.

디자인 특징:

밸브 유형: 소프트 시트가 있는 이중 오프셋 버터플라이 밸브

편심 버터플라이 밸브는 밸브 스템 축이 밀봉 표면과 파이프라인 축 모두에서 오프셋되는 이중 오프셋 설계를 특징으로 합니다. 이 혁신적인 디자인은 개방 중에 디스크가 시트에서 빠르게 분리되도록 보장하여 마찰과 마모를 크게 줄이고 밸브 씰의 서비스 수명을 연장합니다.

오프셋 디자인:

오프셋 설계는 디스크가 최소한의 저항으로 움직일 수 있도록 하여 밸브의 효율성을 향상시키고, 보다 부드러운 작동을 제공하며 기계적 마모를 줄입니다. 그 결과 유지 관리가 덜 필요하면서도 고성능을 제공하는 밸브가 탄생했습니다.

씰링 시스템:

탄력있는 부드러운 시트:

밸브는 일반적으로 EPDM, NBR, PTFE 등과 같은 재료로 만들어진 탄력 있는 소프트 시트를 사용합니다. 이 소프트 시트 디자인은 우수한 탄성 밀봉을 보장하고 양방향 누출 제로를 달성합니다. ANSI 클래스 VI와 같은 엄격한 밀봉 표준을 충족하므로 광범위한 산업 응용 분야에서 신뢰성이 높습니다.

재료 사양:

본체 재질

밸브 본체는 WCB 탄소강으로 제작되어 강력한 구조적 무결성과 일반 압력에 대한 탁월한 저항성을 제공합니다. 이 소재는 높은 유속이나 마모성 매체를 사용하는 산업을 포함하여 수요가 많은 환경에서 내구성을 보장합니다.

디스크 재질

밸브 디스크는 뛰어난 내식성, 고강도 및 내구성으로 유명한 CF8 스테인레스 스틸(304)로 제작되었습니다. 디스크의 광택 처리되거나 코팅된 표면은 부드러운 시트와의 긴밀한 접촉을 보장하여 안정적인 밀봉을 보장하는 동시에 부식 및 마모에 대한 저항성을 제공합니다.

연결 디자인:

세미 러그 본체:

이 밸브는 세미 러그 본체 설계를 특징으로 하여 설치 및 분해가 용이합니다. 세미 러그 설계에는 탭 러그 구멍이 포함되어 있어 웨이퍼 밸브와 유사하게 관통 볼트를 사용하여 밸브를 설치할 수 있습니다. 이 설계의 주요 장점은 파이프라인 분해 중에 밸브를 지지할 수 있어 시스템에서 밸브를 완전히 제거하지 않고도 유지 관리가 더 쉬워진다는 것입니다.

작동:

유압 액추에이터:

밸브에는 유압 액츄에이터가 장착되어 있어 빠른 밸브 작동이 필요하거나 열기 위해 높은 차압을 처리해야 하는 응용 분야에 높은 토크와 빠른 응답을 제공합니다. 유압 액츄에이터는 석유 및 가스 파이프라인, 화학 처리 및 기타 산업 응용 분야와 같이 더 높은 수준의 제어 및 성능이 필요한 시스템에 이상적입니다.

유압 통합:

이 액추에이터는 유압 제어 시스템에 직접 통합될 수 있어 원활한 작동과 밸브 이동에 대한 더 큰 제어 기능을 제공합니다. 높은 효율성과 최소한의 에너지 소비를 보장하는 동시에 작동 신뢰성을 극대화하도록 설계되었습니다.

신청:

물 및 폐수 처리

석유 및 가스 산업

화학 처리

발전소

HVAC 시스템

펄프 및 제지 산업

제약 및 식품 가공

주요 이점:

최소한의 마모: 편심 설계는 마찰을 줄여 씰의 수명을 연장하고 유지 관리 요구 사항을 줄입니다.

양방향 누출 없음: 탄력 있는 소프트 시트 설계로 양방향에서 누출 없는 작동이 보장됩니다.

빠르고 효율적인 작동: 유압 액츄에이터를 갖춘 밸브는 빠른 응답 시간을 제공하여 고압 및 빠르게 작동하는 응용 분야에 이상적입니다.

손쉬운 유지 관리: 세미 러그 설계로 일상적인 유지 관리 중에 밸브 제거 및 재설치가 쉬워 시간과 인건비가 절약됩니다.

부식 저항성: CF8 스테인리스 스틸 디스크와 WCB 탄소강 본체는 열악한 환경에서도 내구성과 부식 저항성을 보장합니다.

명세서:
