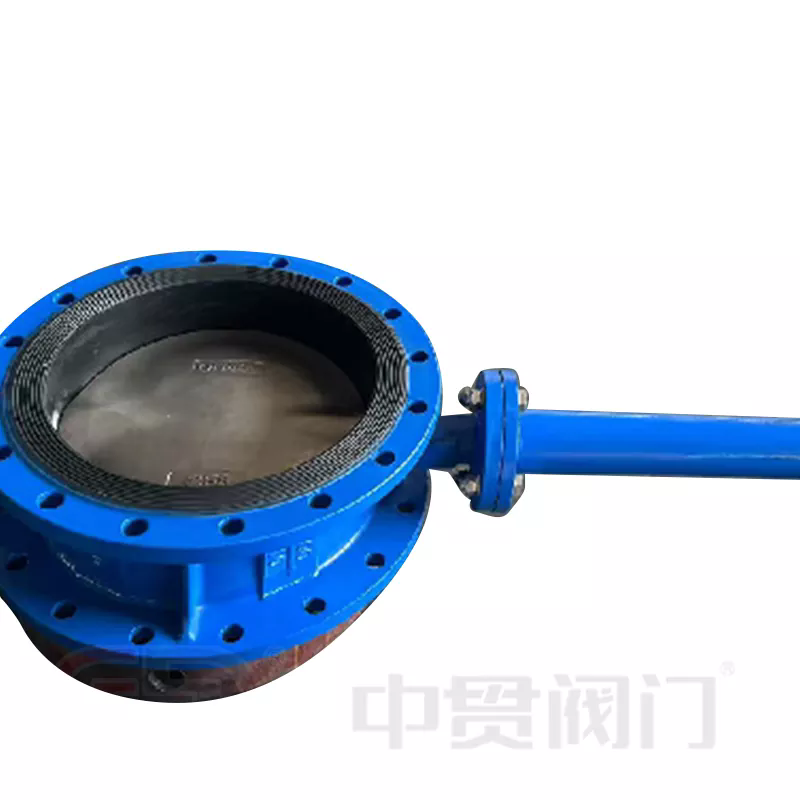

확장된 스템 버터플라이 밸브표준 밸브가 충분한 접근성이나 작동 편의성을 제공할 수 없는 현대 산업 배관 시스템에 널리 사용됩니다. 이 밸브에는 작업자가 단열 파이프라인, 지하 설치물 또는 접근하기 어려운 위치 위의 흐름을 제어할 수 있는 긴 스템이 있습니다. 이 기사에서는 확장 스템 버터플라이 밸브의 작동 방식, 구조적 구성 요소, 장점, 일반적인 응용 분야 및 산업용으로 적합한 밸브를 선택할 때 고려해야 할 주요 요소에 대해 설명합니다. 명확한 표, 구조화된 섹션 및 실용적인 지침은 엔지니어, 조달 팀 및 유지 관리 전문가가 이러한 밸브가 실제 운영 문제를 해결하는 방법을 이해하는 데 도움이 됩니다.
산업용 배관 시스템에서 밸브는 유체 흐름을 조절, 격리 및 방향을 지정하는 데 중요한 역할을 합니다. 사용 가능한 다양한 유형 중에서 버터플라이 밸브는 컴팩트한 설계, 빠른 작동 및 비용 효율성으로 인해 높이 평가됩니다.
그러나 일부 설치에서는 단열층, 지하 파이프 배치 또는 고가 파이프라인으로 인해 표준 버터플라이 밸브를 쉽게 작동할 수 없습니다. 그러한 경우에는확장 스템 버터플라이 밸브선호되는 솔루션이 됩니다.
이 특수 밸브는 밸브 본체 너머로 확장되는 더 긴 스템이 특징입니다. 확장된 스템을 사용하면 밸브 자체가 어려운 위치에 설치된 경우에도 액추에이터 또는 핸들에 접근할 수 있습니다. 결과적으로 유지 관리 및 작동이 훨씬 더 안전하고 편리해졌습니다.
다음과 같은 제조업체중관화학 공장, 수처리 시설 및 에너지 인프라를 포함한 산업 파이프라인의 까다로운 요구 사항을 충족하도록 설계된 엔지니어링 확장 스템 버터플라이 밸브를 제공합니다.
확장 스템 버터플라이 밸브의 작동 원리는 기존 버터플라이 밸브의 작동 원리와 유사합니다. 주요 차이점은 밸브 스템의 길이에 있습니다.
밸브 본체 내부에는 원형 디스크가 중앙 샤프트를 중심으로 회전합니다. 스템을 돌리면 디스크가 회전하여 파이프라인을 통한 유체 흐름을 허용하거나 제한합니다.
운영 프로세스에는 일반적으로 다음 단계가 포함됩니다.
디스크가 파이프라인과 평행하게 정렬되면 유체가 자유롭게 흐릅니다. 파이프라인에 수직으로 회전하면 디스크가 흐름을 완전히 차단합니다. 이 1/4회전 작동을 통해 빠르고 효율적인 흐름 제어가 가능합니다.
연장된 스템은 액추에이터가 단열재 층이나 지면 위에 유지되도록 보장하므로 작업자는 단열재를 제거하거나 파이프라인을 굴착하지 않고도 제어 메커니즘에 접근할 수 있습니다.
확장 스템 버터플라이 밸브는 함께 작동하여 안정적인 성능을 보장하는 여러 주요 구성 요소로 구성됩니다.
| 요소 | 설명 |
| 밸브 본체 | 파이프라인에 연결되고 내부 구성 요소를 포함하는 기본 하우징입니다. |
| 디스크 | 밸브를 통과하는 유체의 흐름을 제어하는 회전 요소입니다. |
| 확장된 줄기 | 액추에이터가 밸브 본체에서 멀리 위치할 수 있도록 하는 길어진 샤프트입니다. |
| 좌석 | 누출을 방지하기 위해 디스크와 밸브 본체 사이에 밀봉 기능을 제공합니다. |
| 액추에이터 또는 핸들 | 밸브를 작동하는 데 사용되는 외부 메커니즘입니다. |
| 문장 | 스템의 원활한 회전을 지원하고 마찰을 줄입니다. |
연장된 스템은 기계적 강도를 유지하고 작동 중 정확한 토크 전달을 보장하도록 세심하게 설계되었습니다.
확장 스템 버터플라이 밸브는 표준 버터플라이 밸브에 비해 몇 가지 실질적인 이점을 제공합니다.
이러한 장점으로 인해 확장 스템 버터플라이 밸브는 접근성과 신뢰성이 중요한 대규모 산업 시스템에 특히 유용합니다.
확장 스템 버터플라이 밸브는 파이프라인 접근성이 제한된 여러 산업 분야에서 널리 사용됩니다.
예를 들어, 지역 난방 시스템에서는 열 손실을 최소화하기 위해 파이프라인을 두꺼운 단열재로 덮는 경우가 많습니다. 표준 밸브는 절연층 아래에 묻혀서 작동이 어려워집니다. 확장된 스템은 제어 메커니즘을 단열재 위로 가져옴으로써 이 문제를 해결합니다.
다음 표에는 산업 시스템에 사용되는 확장 스템 버터플라이 밸브와 관련된 일반적인 기술 매개변수가 요약되어 있습니다.
| 매개변수 | 일반적인 범위 |
| 공칭 직경 | DN50 – DN1200 |
| 압력 등급 | PN10 – PN25 |
| 본체 재질 | 연성이 있는 철, 탄소 강철, 스테인리스 |
| 디스크 재질 | 스테인레스 스틸, 청동 또는 코팅 합금 |
| 시트 재질 | EPDM, PTFE, NBR |
| 줄기 연장 길이 | 설치 깊이에 따른 맞춤형 |
| 작동 유형 | 수동, 전동 액츄에이터, 공압 액츄에이터 |
이러한 매개변수는 프로젝트 요구 사항 및 작동 조건에 따라 달라질 수 있습니다.
적절한 밸브를 선택하려면 안정적인 성능을 보장하기 위해 여러 가지 기술적 요소를 평가해야 합니다.
중관과 같은 숙련된 제조업체와 협력하면 밸브 구성이 파이프라인 시스템의 특정 엔지니어링 요구 사항과 일치하는지 확인할 수 있습니다.
버터플라이 밸브는 유지 관리 요구 사항이 낮은 것으로 알려져 있지만 정기적인 검사를 통해 서비스 수명을 연장할 수 있습니다.
적절한 설치와 일상적인 유지 관리는 밸브 신뢰성을 크게 향상시키고 장기적인 운영 비용을 절감합니다.
1. 일부 버터플라이 밸브에 확장 스템이 필요한 이유는 무엇입니까?
확장된 스템을 사용하면 밸브 본체가 지하, 단열층 내부 또는 접근하기 어려운 곳에 설치된 경우 밸브 액추에이터에 계속 접근할 수 있습니다.
2. 스템 연장 길이를 맞춤 설정할 수 있나요?
예. 대부분의 제조업체는 파이프라인 깊이, 단열재 두께 및 작동 요구 사항에 따라 맞춤형 스템 길이를 제공합니다.
3. 확장 스템 버터플라이 밸브가 고온 시스템에 적합합니까?
예, 작동 온도를 견딜 수 있도록 적절한 재료와 밀봉 구성 요소를 선택하면 가능합니다.
4. 표준 버터플라이 밸브와 확장 스템 버전의 차이점은 무엇입니까?
주요 차이점은 밸브 디스크를 액추에이터에 연결하는 스템이 길어 원격 또는 높은 위치에서 작동이 가능하다는 것입니다.
확장 스템 버터플라이 밸브는 표준 밸브에 쉽게 접근할 수 없는 산업용 파이프라인에 효과적인 솔루션을 제공합니다. 스템을 단열층이나 지하 설치 위로 확장함으로써 이 밸브는 작동을 단순화하고 안전성을 향상시키며 유지 관리의 복잡성을 줄입니다.
컴팩트한 구조, 효율적인 흐름 제어 및 유연한 설치 옵션을 갖춘 확장 스템 버터플라이 밸브는 현대 파이프라인 엔지니어링에서 계속 중요한 역할을 하고 있습니다. 등의 회사에서 생산하는 고품질 제품중관광범위하고 까다로운 산업 환경에서 안정적인 성능을 보장합니다.
단열 파이프라인, 지하 설치 또는 특수 유량 제어 시스템을 위한 신뢰할 수 있는 솔루션을 찾고 있다면 당사 엔지니어링 팀이 도와드릴 준비가 되어 있습니다.문의하기오늘 맞춤형 확장 스템 버터플라이 밸브 솔루션에 대해 자세히 알아보고 Zhongguan이 귀하의 프로젝트를 어떻게 지원할 수 있는지 알아보세요.
