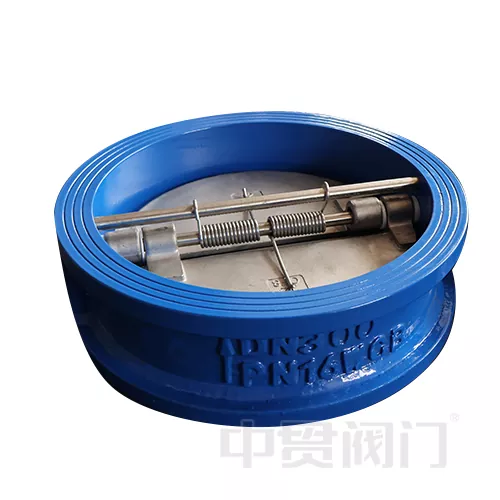

주철 웨이퍼 듀얼 플레이트 체크 밸브

주철 웨이퍼 듀얼 플레이트 체크 밸브는 고층 건물의 펌프 출구, 지역 난방 네트워크, 식품 가공 및 세척 시스템(예: DN200 모델)에서 우수한 성능을 발휘하여 상업 단지의 공조 시스템에서 냉수 역류로 인한 펌프 본체 진동을 성공적으로 억제했습니다. 낮은 흐름 저항(Cv 값 0.6~1.2)과 유지 관리가 필요 없는 특성으로 인해 저압 시나리오에서 비용 효율성과 신뢰성 모두를 위해 선호되는 장비입니다.

Structural and design features

주철 웨이퍼 듀얼 플레이트 체크 밸브는 두 개의 대칭형 원형 밸브 플레이트(재질:연성철)가 스프링 힌지로 연결되어 있고 두께가 직경의 1/10~1/12로 첫 번째 특징인 이중 스프링 보조 디스크입니다.

주철 몸체(ASTM A48 Class 35B)는 플랜지형 체크 밸브에 비해 40% 가볍고 길이는 60% 짧아 협소한 공간에 설치하기에 적합합니다. 그리고 클램핑 인터페이스는 EN 1092-2를 준수하며 압력 등급 PN10-PN16을 지원합니다. 따라서 Compact Body라고 결론 내릴 수 있습니다.

The final one is Low torque opening and closing.Optimized spring preload, disc opening pressure≤0.05 bar, closing response time≤0.5 seconds and The flow resistance coefficient (Kv value) is 0.6~1.2, which is suitable for anti-backflow and low head system at the outlet of the pump..

성능 이점 및 적용 가능성

1. 경제성과 내구성의 균형:

주철 재질의 가격은 스테인레스 스틸 밸브의 1/3이며 코팅 보호를 통해 pH 6~9의 약한 부식성 액체(예: 냉각수, 생활 하수)에 견딜 수 있습니다.

설계 수명은 ≥10년이며 유지 관리에는 밸브 플레이트를 정기적으로 청소하기만 하면 됩니다.

2. 수격 현상의 위험이 낮습니다.

주철 웨이퍼 듀얼 플레이트체크 밸브(Dual PlateCheck Valve)의 더블 밸브 플레이트는 단계적으로 폐쇄되어 급격한 유속 변화로 인한 파이프라인 충격을 줄이고 측정된 수격 압력의 피크 값을 50%~70% 감소시킵니다.

3. 광범위한 호환성:

적용 가능한 온도 범위 -20°C~120°C, 물, 기름 및 저농도 화학물질(예: 에틸렌 글리콜 용액) 지원;

주철, PVC 또는 탄소강관에 수직 또는 수평으로 설치할 수 있습니다(개스킷 필요).
