나비 밸브배관 시스템에서 효율적인 흐름 제어를 제공하는 다양한 산업 응용 분야의 필수 구성 요소입니다. 그들의 단순한 설계, 신뢰성 및 비용 효율성은 유체와 가스를 조절하는 데 인기있는 선택입니다. 아래에서는 나비 밸브의 구조, 작업 원리 및 주요 사양을 분해하여 기능과 장점을 이해하는 데 도움이됩니다.

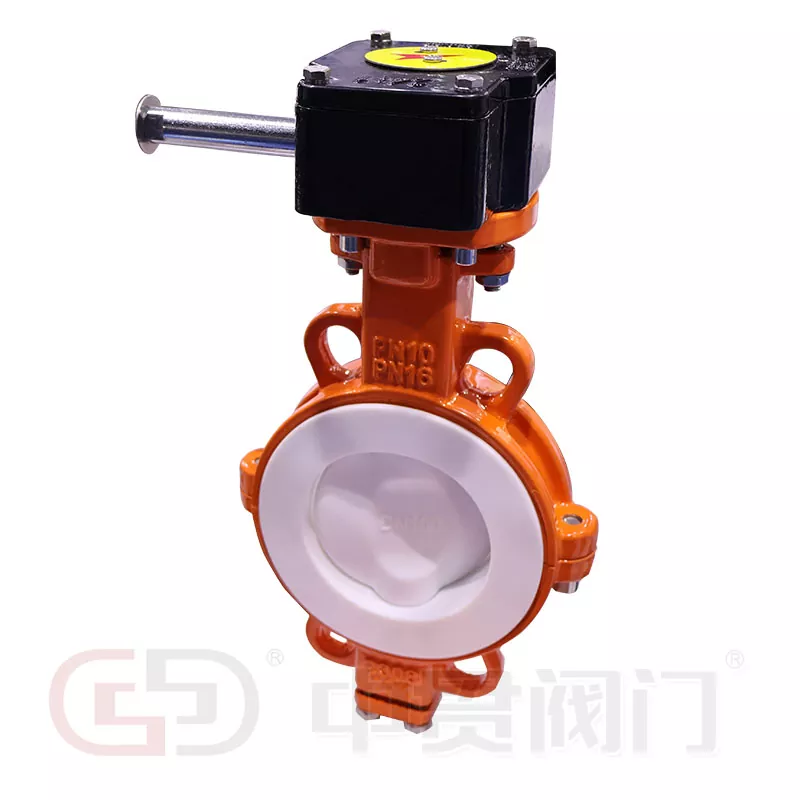

나비 밸브는 몇 가지 기본 부분으로 구성됩니다.
몸: 일반적으로 주철, 스테인레스 스틸 또는 PVC와 같은 재료로 만들어진 바디에는 내부 구성 요소가 있습니다.
디스크: 회전 샤프트에 장착 된 원형 디스크는 밸브 본체 내에서 피벗하여 흐름을 제어합니다.
줄기: 디스크를 액추에이터에 연결하고 회전을 가능하게합니다.
좌석: 밸브가 닫힐 때 디스크와 본체 사이에 단단한 씰이 제공됩니다. 일반적인 재료에는 EPDM, Viton 또는 PTFE가 포함됩니다.
액추에이터: 밸브를 수동으로, 전기적으로 또는 공압적으로 작동하여 디스크를 회전시킵니다.
나비 밸브의 작동은 간단합니다. 액추에이터가 줄기를 회전하면 디스크는 흐름과 평행하거나 수직으로 움직입니다. 열린 위치에서 디스크는 흐름과 정렬되어 최소 압력 강하가 가능합니다. 닫으면 디스크가 90도 회전하여 흐름을 완전히 차단합니다. 쿼터 전환 작동은 빠른 차단 또는 규제를 보장하여 버터 플라이 밸브가 빠른 응답이 필요한 응용 분야에 이상적입니다.
나비 밸브는 다양한 요구 사항에 맞는 다양한 크기, 압력 등급 및 재료로 제공됩니다. 아래는 표준 사양에 대한 자세한 개요입니다.
표 1 : 표준나비 밸브명세서
| 매개 변수 | 세부 |
|---|---|
| 크기 범위 | 2 인치 ~ 48 인치 |
| 압력 등급 | 최대 740 psi (클래스 150/300) |
| 온도 범위 | -40 ° F ~ 600 ° F (-40 ° C ~ 315 ° C) |
| 신체 재료 | 주철, 스테인레스 스틸, 연성 철, PVC |
| 디스크 재료 | 스테인레스 스틸, 알루미늄 청동, 코팅 |
| 시트 재료 | Epdm, NBR, Viton, Ptfe |
| 운영 유형 | 레버, 기어, 전기, 공압 액추에이터 |
공통 응용 프로그램 목록 :
물 및 폐수 처리 시스템
화학 및 석유 화학 산업
HVAC 및 화재 방지 시스템
음식 및 음료 가공
제약 및 위생 응용
나비 밸브는 소형 설계, 경량 구조 및 낮은 유지 보수 요구 사항을 포함한 몇 가지 이점을 제공합니다. 최소 압력 강하로 큰 유량 용량을 처리하는 능력은 많은 대체 밸브 유형보다 우수합니다. 또한, 나비 밸브의 다양성은 스로틀 링 및 온/오프 애플리케이션에서 잘 수행 할 수 있습니다.
나비 밸브를 선택할 때 유체 호환성, 압력 온도 등급 및 작동 방법과 같은 요소를 고려하여 최적의 성능을 보장하십시오. 강력한 건축 및 효율적인 운영으로 Butterfly Valves는 전 세계 엔지니어 및 업계 전문가에게 최고의 선택으로 남아 있습니다.
