중심선 나비 밸브와 편심 나비 밸브의 차이점


중심선 나비 밸브와편심 나비 밸브

1. 기본 구조와 원리

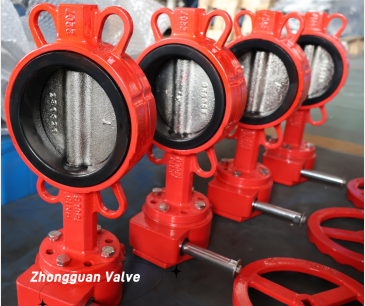

그만큼중심선 나비 밸브밸브 플레이트의 중심 축이 파이프 라인의 축과 일치하는 대칭 적으로 설계되었습니다. 탄성 밸브 시트 (일반적으로 고무)의 압축 변형에 의해 밀봉을 달성합니다. 구조는 단순하고 제조 비용이 낮지 만 밸브 플레이트는 개구부 및 마감 공정에서 항상 밸브 시트에 문지르며 마모되기 쉬운 경향이 있습니다. 편심 나비 밸브는 축 방향 오프셋 설계 (단일 편심, 이중 편심 또는 트리플 편심)를 통해이 결함을 향상시킵니다. 단일 편심은 회전 샤프트를 밀봉 표면의 중심선에서 멀어지게합니다. 이중 편심은이 기준으로 축 방향 오프셋을 추가합니다. Triple 편심은 경사 표면 밀봉 설계를 추가로 채택하여 밸브 플레이트가 개구부에서 접촉에서 분리되어 마모가 크게 줄어 듭니다.


2. 성능 비교 및 응용 시나리오

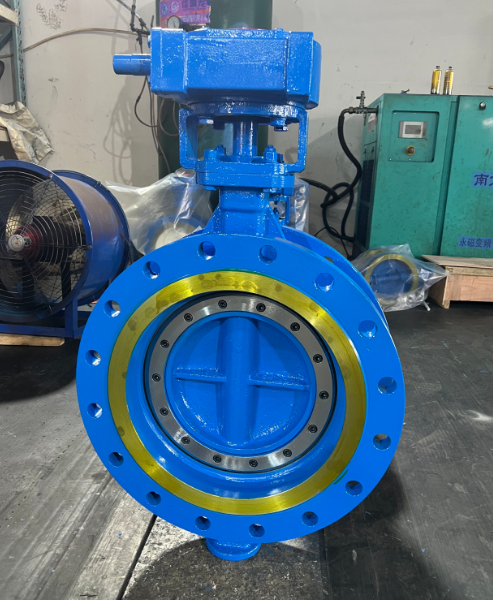

미드 라인 버터 플라이 밸브는 ≤1.6mpa의 압력과 120 ° 이하의 온도로 물 및 공기와 같은 청정 매체에 적합합니다. 물 공급 및 배수 시스템 및 HVAC 시스템을 구축하는 데 일반적으로 사용됩니다. 고무 밸브 시트는 개방 및 폐쇄 조건에서 약 2-3 년의 수명을 가지고 있습니다. 편심 나비 밸브에서, 이중 편심 유형은 최대 5-8 년의 수명을 가진 미량 입자 (폐수 처리와 같은)를 함유 한 배지를 처리 할 수 있습니다. 3 가지 편심 유형은 PN40의 압력 등급과 650 °의 온도 제한을 가진 금속 밀봉 쌍 (예 : 스테인리스 스틸 + 하드 합금)을 사용하며 발전소 및 석유 화학 산업의 고압 및 고온 작업 조건에 특히 적합하며 최대 10 년의 수명이 있습니다.

3. 모델 선택의 경제 분석

DN300 밸브를 예로 들어, 중심선 버터 플라이 밸브의 가격은 약 2,000-5,000 위안이며, 3 개의 편심 편심 나비 밸브의 가격은 20,000-50,000 위안입니다. 그러나 유지 보수 비용을 고려 : 중앙선 밸브는 매년 산업 환경에서 교체해야 할 수도 있으며, 3 개의 편심 밸브는 유지 보수없이 5 년 동안 지속적으로 사용할 수 있습니다. 연간 10,000 개가 넘는 오프닝 및 마감 작업 또는 강력한 중간 부식성이있는 산업 시스템의 경우 3 개 밀봉 된 편심 나비 밸브의 총 수명주기 비용이 실제로 낮습니다. 평범한 민간 시스템은 중심선 유형을 선택하는 것이 좋습니다. 지속적인 생산을 가진 산업 시스템은 3 개의 규모의 디자인을 우선 순위로 삼아야합니다. Zhongguan 밸브의 제품은 최적화 된 설계 및 정확한 처리를 통해 Centralline Butterfly 밸브의 서비스 수명을 5 년으로 확장했으며, 3 개의 밀봉 된 나비 밸브는 15 년에 도달하여 사용자의 전체 사용 비용을 크게 줄일 수 있습니다.
