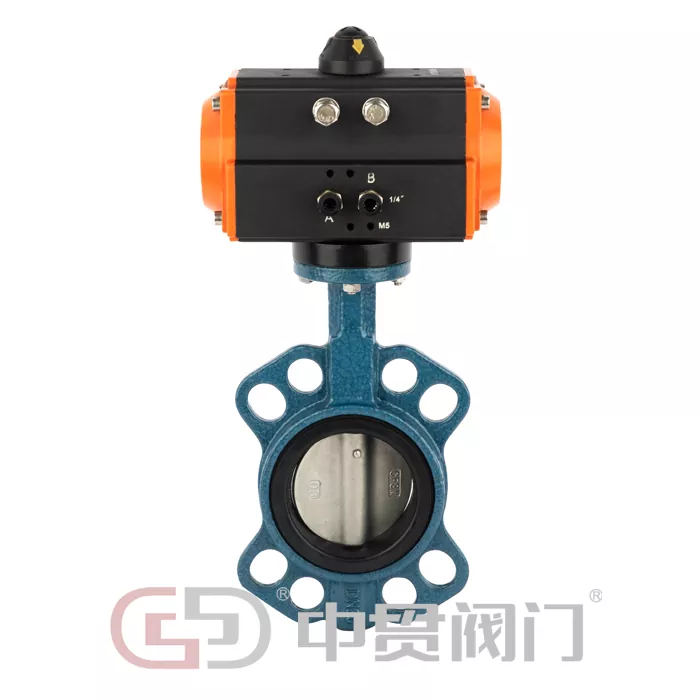

공압 작동식 버터플라이 밸브

공압 작동식 버터플라이 밸브는 압축 공기로 구동되는 버터플라이 밸브입니다. 그 핵심은 공압식 액츄에이터와 밸브 본체로 구성됩니다. 공압식 액츄에이터는 밸브 플레이트를 90° 회전시켜 파이프라인의 매체 흐름을 차단하거나 조절하는 기능을 수행합니다. 버터플라이 밸브는 더 빠른 응답과 더 쉬운 작동을 제공합니다. 정밀한 제어를 위해 포지셔너와 함께 사용할 수 있으며 다양한 산업 및 도시 파이프라인 시스템에 널리 사용되어 다양한 미디어 전송 요구에 적응합니다.

Zhongguan Valve의 핵심 제품 중 하나인 공압 작동식 버터플라이 밸브는 버터플라이 밸브 제품의 고품질 전통을 이어갑니다. 원자재 조달부터 생산 및 가공, 완제품 테스트에 이르기까지 모든 단계는 업계 표준을 엄격히 준수하여 장기적으로 안정적인 운영을 보장하고 다양한 고객의 실제 운영 조건을 충족합니다.

특징

공압 작동식 버터플라이 밸브의 핵심 구조는 안정적인 밸브 작동을 보장하기 위해 함께 작동하는 세 가지 주요 구성 요소로 구성됩니다. 구체적인 구조는 다음과 같습니다.

• 공압식 액츄에이터(Pneumatic Actuator) : 밸브의 동력핵으로 단동형과 복동형이 있습니다. 알루미늄 합금으로 제작되어 가볍고, 고강도이며, 안정적인 출력 토크를 제공합니다. 밸브 직경과 작동 조건에 따라 유연하게 선택할 수 있어 밸브 플레이트 회전이 원활하고 안정적인 작동이 보장됩니다.
• 버터플라이 밸브 본체: 밸브 본체는 주철, 주강 또는 스테인레스강 등으로 만들어집니다. 흐름 채널은 유선형으로 설계되고 내벽은 매끄러워서 유체 저항을 효과적으로 줄이고 시스템 에너지 소비를 줄일 수 있습니다. 밸브 플레이트는 원형 구조를 채택하고 밸브 시트와 단단히 맞아 밀봉 성능을 보장하고 매체 누출을 방지합니다.
• 제어 액세서리: 고객 요구에 따라 밸브 포지셔너, 리미트 스위치, 솔레노이드 밸브 및 기타 액세서리를 장착할 수 있습니다. 포지셔너는 밸브 개방을 정밀하게 조정할 수 있고, 리미트 스위치는 밸브 작동 상태에 대한 실시간 피드백을 제공할 수 있으며, 솔레노이드 밸브는 액추에이터의 작동을 제어하여 자동화된 제어를 달성하는 데 사용됩니다.

I. 구동 및 제어 기능

유연한 구동 방식: 작동 조건에 따라 선택 가능한 단동식 또는 복동식 공압식 액추에이터를 사용합니다. 단동식 액추에이터는 공기 공급이 중단될 경우 스프링 힘을 통해 자동으로 재설정되어 시스템 안전을 보장합니다.

정확하고 편리한 제어: 지능형 포지셔너를 장착하여 4-20mA 전류 신호를 수신하여 0%에서 100%까지 개방을 지속적으로 조정하고 제어 정확도는 ±0.5%-±1%에 도달하여 고정밀 흐름 제어 시나리오에 적합합니다.

빠른 응답 속도: 밸브 전환 시간은 3~10초에 불과합니다. 비상 차단 시나리오의 경우 1초 이내에 완전 폐쇄형 모델을 맞춤 설정할 수 있으며, 이는 기존 전기 밸브보다 훨씬 뛰어나며 신속한 대응이 필요한 작동 조건에 적합합니다.

II. 밀봉 및 내구성 특징

안정적인 씰링 성능: 매체 특성에 따라 소프트 씰 또는 금속 씰을 선택할 수 있습니다. 소프트 씰은 ANSI 클래스 VI 제로 누출을 달성할 수 있는 반면, 금속 씰은 ANSI 클래스 IV를 달성하여 매체 누출을 효과적으로 방지할 수 있습니다.

높은 내구성: 밸브 본체는 고품질 재료로 만들어졌으며 밸브 플레이트 표면은 필요에 따라 경질 합금 또는 세라믹 코팅으로 코팅하여 내마모성과 내식성을 제공합니다. 씰은 고품질 재료로 제작되어 긴 사용 수명을 보장하고 향후 유지 관리 비용을 줄여줍니다.

컴팩트한 구조: 크기가 작고 무게가 가벼우며 무게는 같은 직경의 게이트 밸브의 1/3~1/5에 불과하며 설치 공간이 덜 필요하고 설치가 용이하며 설치 시간과 비용이 절약됩니다.

III. 기타 핵심 기능

낮은 흐름 저항 및 낮은 에너지 소비: 완전 개방 상태의 흐름 저항 계수는 0.5 이하로 게이트 밸브 및 글로브 밸브보다 훨씬 낮으므로 펌프, 팬 및 기타 전력 장비의 에너지 소비를 효과적으로 줄여 고유량 응용 분야에 적합합니다.

폭넓은 호환성: 물, 증기, 오일, 산/알칼리 용액 등 다양한 매체에 적용 가능하며 저온, 고온, 고압 등 다양한 작동 조건을 포괄하여 여러 산업의 요구 사항을 충족합니다.

쉬운 작동: 수동(핸들, 웜기어) 및 공압 작동을 모두 지원합니다. 공기 공급이 중단되는 비상 상황에서 수동 작동을 사용하여 시스템의 정상적인 작동을 보장할 수 있습니다.

FAQ

1. 공압 작동식 버터플라이 밸브에 필요한 공기 공급 압력은 얼마입니까?

표준 공기 공급 압력은 0.4-0.6MPa입니다. 이는 액추에이터 모델 및 밸브 직경에 따라 적절하게 조정될 수 있습니다. 귀하의 작동 조건에 따른 구체적인 조언은 당사 영업팀에 문의하시기 바랍니다.

2. 소프트 씰과 금속 씰 공압 작동식 버터플라이 밸브 중에서 선택하는 방법은 무엇입니까?

소프트 씰 유형(고무, PTFE)은 저압, 상온, 청정 매체(예: 수돗물, 식품 등급 유체)에 적합하며 높은 누출 저항을 제공하고 잠재적으로 누출이 0에 도달합니다. 금속 씰 유형은 고온, 고압, 미립자 함유 매체 또는 부식성 매체(예: 증기, 화학 원료)에 적합하며 더 강한 온도 및 압력 저항을 제공합니다. 고객은 미디어 특성과 운영 요구 사항에 따라 선택할 수 있습니다.

3. 공압 작동식 버터플라이 밸브의 대구경 모델을 맞춤 설정할 수 있습니까?

예. 우리의 표준 생산 직경은 DN40-DN1600입니다. 더 큰 직경의 공압 작동식 버터플라이 밸브에 대해서는 당사 영업팀에 문의하십시오. 우리는 귀하의 필요에 따라 생산을 맞춤화하여 제품이 운영 요구 사항을 충족하도록 보장합니다.

4. 제품 보증기간은 어떻게 되나요?

당사의 공압 작동식 버터플라이 밸브에는 1년 보증이 제공됩니다. 보증 기간 동안 사람의 실수가 아닌 품질 문제에 대해서는 무료로 수리 또는 교체 서비스를 제공합니다. 우리는 또한 장기적인 판매 후 유지 관리 지원을 제공합니다.

5. 공압 작동식 버터플라이 밸브를 설치하고 유지 관리하는 방법은 무엇입니까?

설치하기 전에 모든 밸브 구성 요소가 완전하고 올바른 모델인지 확인하고 밸브 본체 내부에 이물질이 없는지 확인하십시오. 설치하는 동안 밸브가 파이프라인과 정렬되어 있는지, 플랜지 연결이 안전한지 확인하고 용접 중에 씰이 타지 않도록 하십시오. 일상적인 유지 관리를 위해 밸브를 깨끗하게 유지하고 정기적으로 씰 마모를 확인하고 마모된 부품을 즉시 교체하고 변속기 부품에 정기적으로 윤활유를 발라 원활한 밸브 작동을 보장하십시오. 자세한 설치 및 유지 관리 지침이 제공됩니다.
