공정 시스템용 WCB 플랜지 플로팅 볼 밸브

Zhongguan은 산업용 파이프라인 조달을 위한 플랜지 연결이 있는 WCB 플로팅 볼 밸브를 공급하며, DN15–DN600 크기, 클래스 150–600 압력 등급, WCB 탄소강 구조 및 호환 가능한 오일, 물, 증기 및 공정 배관 응용 분야를 위한 RF, FF 또는 RTJ 플랜지 페이싱을 제공합니다.

문의 보내기

제품 설명

주문하다플랜지 연결부가 있는 WCB 플로팅 볼 밸브고압 산업용 파이프라인 설치를 위해 제조업체 Zhongguan Valve에서 직접 제공합니다.

그만큼플랜지 연결부가 있는 WCB 플로팅 볼 밸브에 의해 제조됨Zhejiang Zhongguan Valve Manufacture Co., Ltd.견고한 ASTM A216 WCB 탄소강 본체와 분할된 2피스 볼트 체결 하우징 구조를 활용합니다. Tianjin과 Wenzhou의 두 제조 기지에서 19년이 넘는 생산 전문 지식을 바탕으로 한 이 밸브 설계는 안정적인 1/4 회전 유체 차단, 압력 활성화 양방향 밀봉 및 까다로운 프로세스 배관 네트워크 전반에 걸쳐 연장된 서비스 수명을 제공합니다.

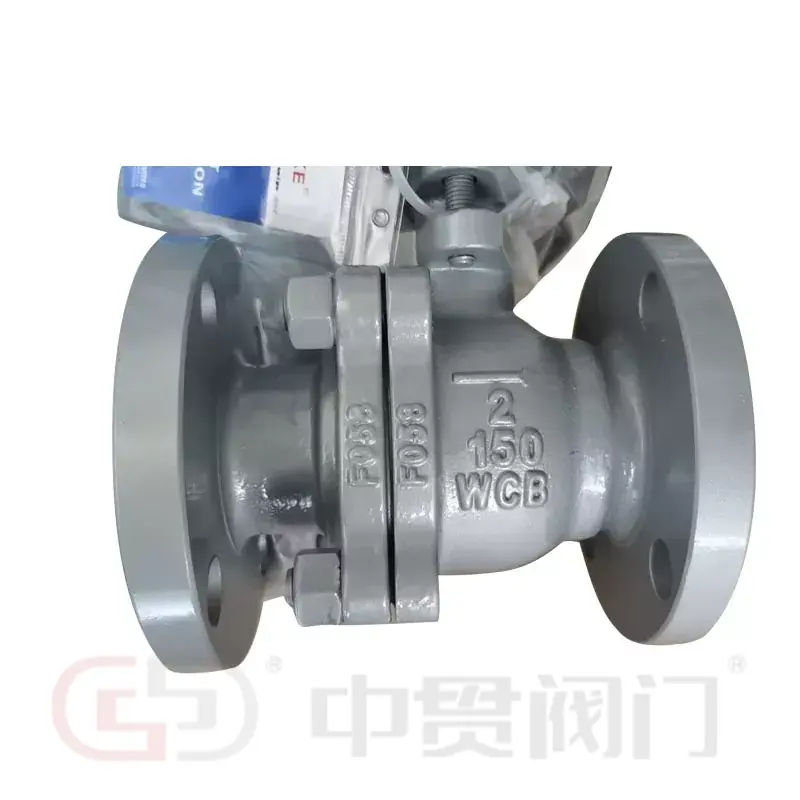

WCB Floating Ball Valve with Flanged Connection

기술 사양 및 엔지니어링 매개변수

플랜지 연결 방식의 WCB 플로팅 볼 밸브의 제조 치수 및 압력 등급은 API 6D 및 ASME B16.34 표준을 엄격히 준수하여 시스템 호환성과 기계적 안전성을 보장합니다.

엔지니어링 매개변수

생산 표준 및 재료 사양

제품 전체 이름

플랜지 연결부가 있는 WCB 플로팅 볼 밸브

브랜드 이름

중관

크기 범위

DN15~DN600(1/2"~24")

압력 등급

클래스 150 ~ 클래스 600 / PN16 ~ PN100

본체 쉘 재질

ASTM A216 WCB 탄소강(옵션: LCB, WCC)

내부 트림 재료

스테인리스강 SS304, SS316 또는 13Cr

시트 링 컴파운드

PTFE, R-PTFE, PEEK, PPL

플랜지 끝단 페이싱

레이즈드 페이스(RF), 플랫 페이스(FF), 링 타입 조인트(RTJ)

설계 및 테스트 표준

API 6D, ASME B16.34 / 정수압 검사: API 598

열 경계

최대425°C(구성에 따라 다름)

>야금 기술과 구조적 특징

A WCB 탄소강

주조 탄소강(ASTM A216 WCB)은 탁월한 기계적 강도, 압력 억제 및 최대 425°C의 열 안정성을 제공합니다.

B 압력 강화 씰

라인 압력이 가해지면 플로팅 구체가 약간 하류로 이동하여 탄력 있는 배출구 시트 링을 단단히 눌러 단단히 차단됩니다.

C 파열 방지 스템

스템은 일체형 숄더가 있는 밸브 본체 내부에서 설치되어 비정상적인 압력 스파이크 시 스템 배출을 방지합니다.

D 분할된 투피스 본체

전체 밸브 본체 어셈블리를 교체하지 않고도 완전한 내부 유지 관리, 구형 연마 및 씰 교체가 가능합니다.

WCB 플로팅 볼 밸브는 어떻게 작동 신뢰성을 보장합니까?

스테인리스강 트림이 포함된 탄소강 본체의 장점은 무엇입니까?

탄소강(WCB)은 전체 스테인리스강 본체에 비해 실용적인 비용으로 높은 구조적 완전성과 내압성을 제공합니다. WCB 본체와 SS304, SS316 또는 13Cr 스테인리스 스틸 내부 볼 및 스템을 결합하면 비부식성 또는 약간 공격적인 산업용 액체, 증기, 물 및 오일을 취급할 때 부식, 표면 흠집 및 마모를 방지할 수 있습니다.
