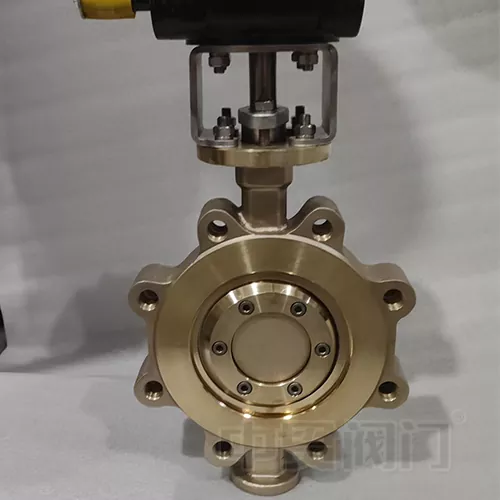

C95800 해양 삼중 오프셋 러그 버터플라이 밸브

내구성이 뛰어난 C95800 해양 삼중 오프셋 러그 버터플라이 밸브는 C95800 합금으로 주조된 해양 및 해양 분야용으로 설계된 고성능 밸브로 내식성과 내마모성이 뛰어나며 특히 가혹한 해양 환경에 적합합니다. C95800 합금 소재에는 해수, 염수 분무 및 기타 부식성 매체의 침식에 효과적으로 저항할 수 있는 높은 비율의 구리가 포함되어 있어 해양 환경에서 밸브의 장기간 안정적인 작동을 보장합니다.

디자인 특징

1차 편심: 씰링 표면의 중심선을 기준으로 한 밸브 샤프트의 오프셋으로, 씰링 표면이 닫히는 과정 중 마지막 단계에서만 접촉되도록 하여 마찰을 줄입니다.
두 번째 편심: 파이프라인의 중심선을 기준으로 한 밸브 샤프트의 오프셋과 밸브 시트의 테이퍼형 설계가 결합되어 밸브 디스크와 밸브 시트 사이의 "쐐기 모양" 접촉을 실현하여 균일한 밀봉을 보장합니다.
세 번째 편심: 밸브 시트의 테이퍼 각도 설계로 인해 개폐 과정에서 밸브 디스크와 밸브 시트가 거의 접촉하지 않아 마모가 줄어들고 서비스 수명이 연장됩니다.

삼중 오프셋 설계 덕분에 C95800 해양 삼중 오프셋 러그 버터플라이 밸브는 작동 토크가 낮고 소형 액추에이터에 적합하여 드라이브 에너지 소비를 줄입니다. 또한, 금속 씰 표면 설계를 통해 자체 보상이 가능하고 온도 변화 및 씰 표면 마모에 적응할 수 있어 밸브 수명이 연장됩니다.

일반적인 적용 시나리오:

1. 선박 및 해양 플랫폼: 평형수 시스템, 원유 화물 탱크 통풍구, 해수 냉각 파이프라인;

2. 빈하이 에너지: 액화천연가스(LNG) 터미널 극저온 펌프 배출구, 조력 발전소 해수 밸브;

3. 특수 산업: 화학 공장의 농축 염수 증발 결정화 장치, 섬 담수화 공장의 고압 역삼투 전처리
