러그형 연결이란 무엇입니까?

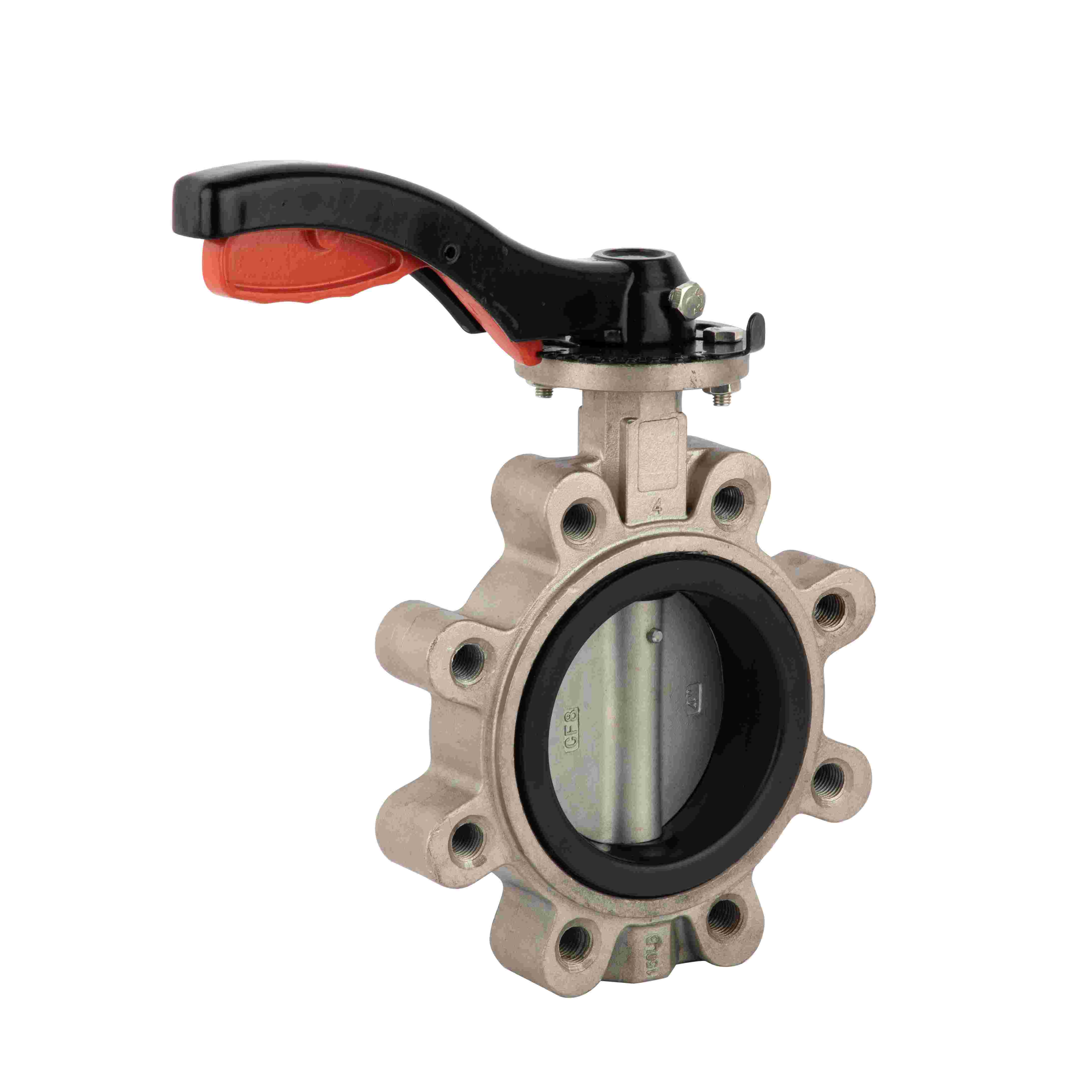

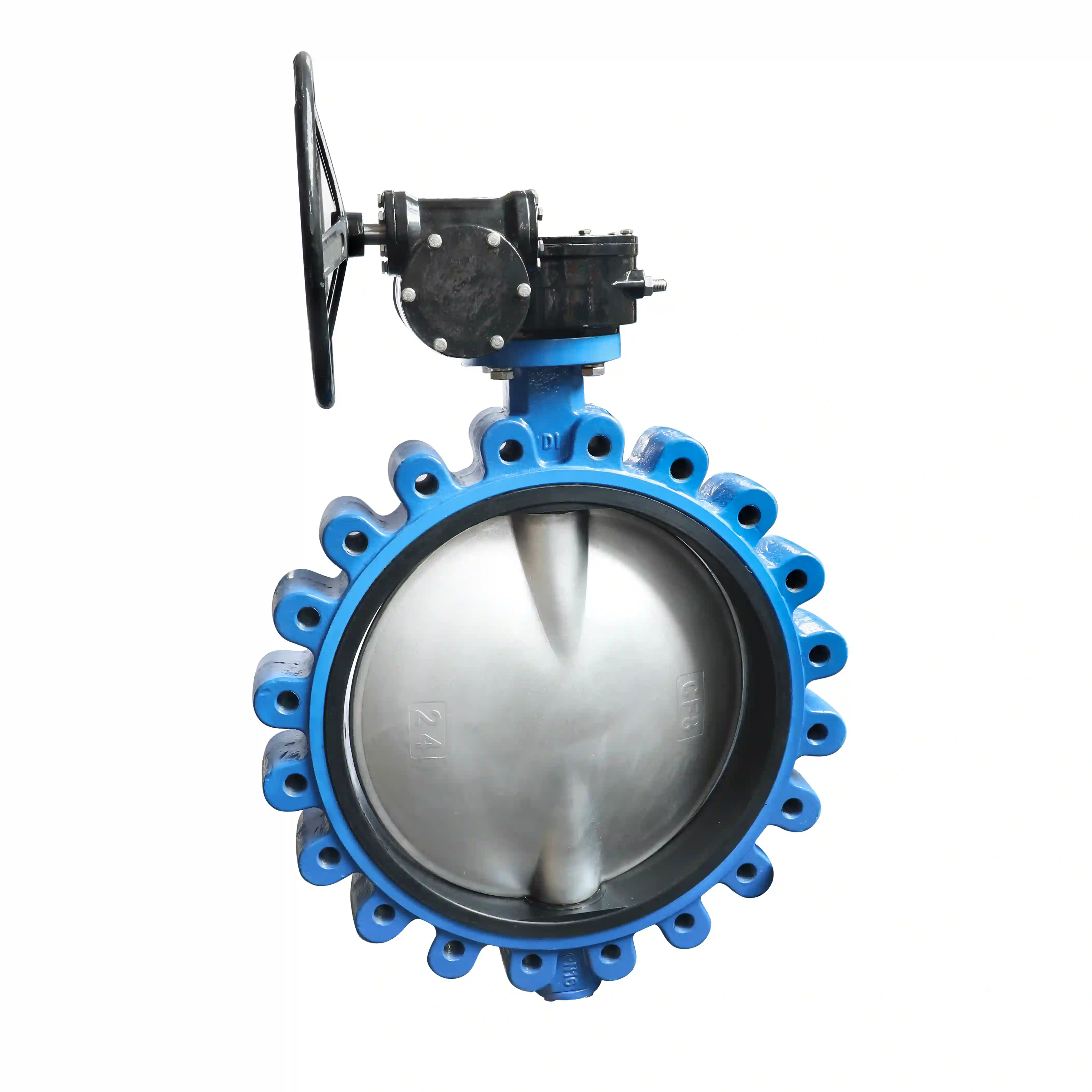

"러그형 연결"은 일반적으로 파이프 플랜지 사이에 러그형 버터플라이 밸브를 설치하는 방법을 의미합니다. 이 연결 방법은 산업용 배관 시스템에서 매우 일반적입니다. 볼트 구멍이 있는 "러그" 구조를 가진 밸브 본체에서 그 이름이 유래되었습니다.

이 연결 방법을 더 잘 이해하기 위해 다른 일반적인 유형인 웨이퍼 스타일 연결과 비교할 수 있습니다.

주요 기능 및 설치 단계

독립적인 연결, 비간섭: 러그형 연결의 가장 큰 특징은 양쪽의 파이프가 볼트를 사용하여 밸브에 독립적으로 고정된다는 것입니다. 즉, 왼쪽 플랜지가 밸브의 왼쪽 러그에 볼트로 고정되고, 오른쪽도 마찬가지로 오른쪽 러그에 볼트로 고정됩니다. 이를 통해 반대편의 씰에 영향을 주지 않고 배관의 각 측면을 독립적으로 제거할 수 있습니다.

설치 방법:

배치러그 스타일 버터플라이 밸브두 개의 파이프 플랜지 사이에 볼트 구멍을 정렬합니다.

볼트를 사용하여 각 측면의 플랜지를 밸브의 해당 러그에 있는 나사산 구멍이나 관통 구멍에 단단히 고정합니다.

핵심 포인트: 웨이퍼 스타일 연결과 달리 볼트는 한쪽에서 다른 쪽까지 전체 밸브를 완전히 통과할 필요가 없습니다. 따라서 볼트 길이가 짧아져 설치 및 유지보수가 더 쉬워집니다.

이 연결 방법이 필요한 이유는 무엇입니까?

이 디자인은 다음과 같은 몇 가지 뚜렷한 이점을 제공합니다.

"막다른" 서비스를 촉진합니다.: 밸브를 파이프라인 끝에 설치해야 하는 경우(예: 파이프 끝부분의 배수 밸브) 한쪽에만 플랜지가 있습니다. 러그 스타일 밸브는 단일 플랜지에 직접 볼트로 고정할 수 있습니다. 이는 웨이퍼 스타일 밸브로는 할 수 없는 일입니다.

시스템 안정성 향상: 플랜지 사이에 긴 볼트를 체결하여 고정하는 웨이퍼형 밸브에 비해 러그형 밸브는 독립적으로 고정되어 더욱 강력한 지지력을 제공합니다. 파이프라인이 진동하거나 압력 변동을 겪는 응용 분야에서 이 연결 방법은 더 높은 안정성과 신뢰성을 제공합니다.

더 쉬운 유지보수: 배관의 양측이 독립적으로 연결되어 있으므로 밸브의 정비나 교체가 필요한 경우에는 작업이 필요한 쪽만 분해하면 됩니다. 배관의 양쪽을 동시에 분리할 필요가 없으므로 가동 중지 시간이 크게 줄어듭니다.
