웨이퍼형 연결은 체결방식으로밸브(특히나비 밸브, 체크 밸브등)을 긴 볼트를 사용하여 파이프 플랜지 사이에 삽입합니다. 이 밸브의 특징은 밸브에 자체 일체형 플랜지가 없다는 것입니다. 대신 긴 볼트가 두 파이프의 플랜지를 통과하여 밸브를 중앙에 고정합니다.
공간 절약: 웨이퍼 밸브 길이(대면 치수)는 플랜지형 밸브의 1/3~1/4입니다.
비용 절감: 밸브 본체에 있는 두 개의 일체형 플랜지의 단조/가공이 필요하지 않습니다.
경량: 특히 큰 직경(예: DN200 이상)의 경우 장비를 들어올리지 않고 수동으로 처리할 수 있습니다.
독립적으로 제거할 수 없습니다. 웨이퍼 밸브를 교체하려면 두 파이프 플랜지를 모두 분리해야 합니다(즉, 파이프를 분리해야 함). 따라서 배관이 막다른 곳이나 한쪽만 접근 가능한 곳에서는 사용할 수 없습니다.
올바른 정렬 필요: 파이프 플랜지가 잘못 정렬되면 밸브가 비틀어져 씰이 파손될 수 있습니다.
매우 높은 압력에는 적합하지 않음: 일반적으로 저압에서 중간 압력(≤ PN40 / Class 300)에 사용됩니다. 초고압으로 인해 밸브 본체가 변형될 수 있습니다.

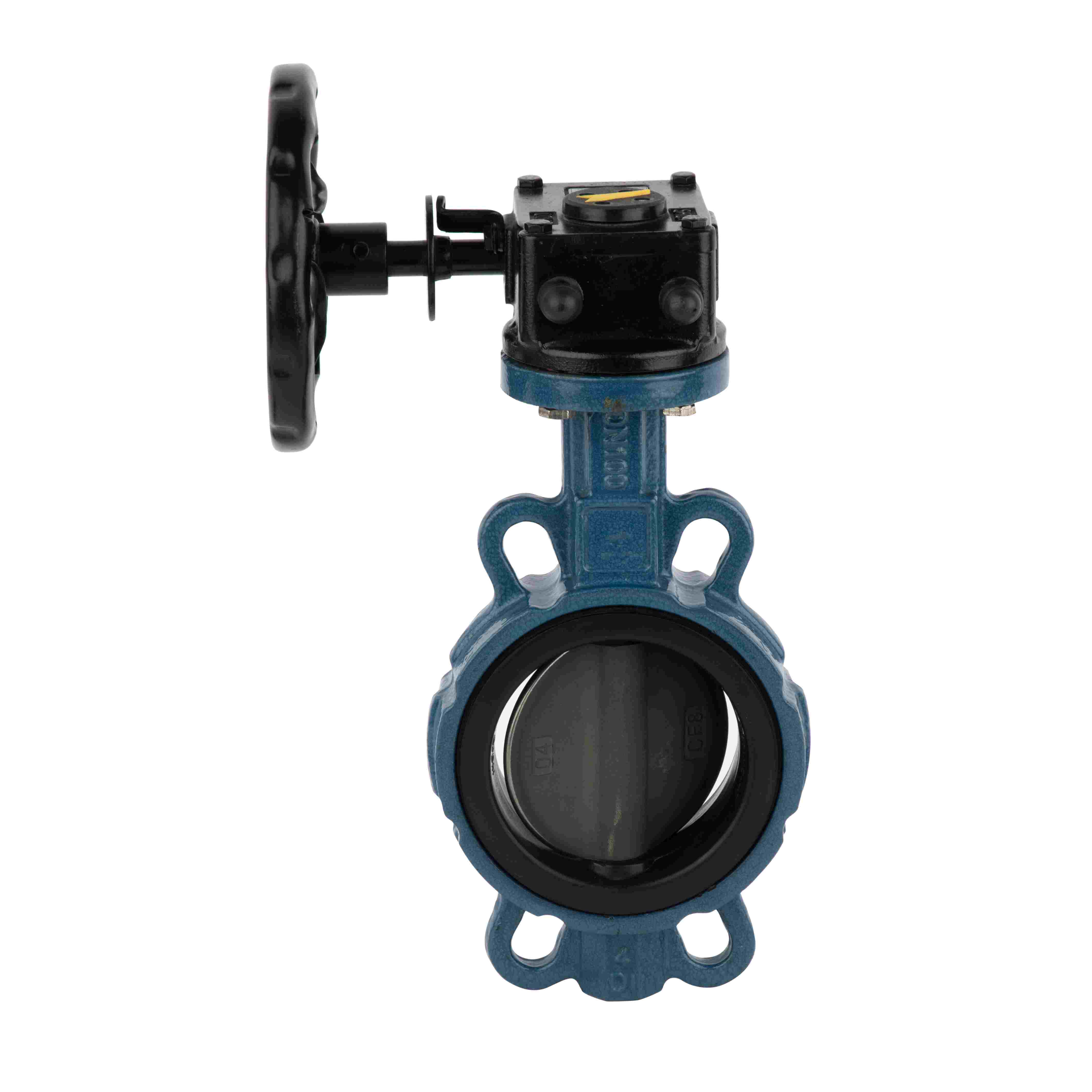

웨이퍼 버터플라이 밸브: 수처리, HVAC, 화재 방지 시스템 – 저렴한 비용과 쉬운 설치로 인해 일반적입니다.
웨이퍼 체크 밸브: 역류 방지; 스윙 체크 밸브보다 훨씬 짧으며 플랜지 사이에 직접 고정됩니다.
웨이퍼 라이닝 밸브: 부식 방지 용도.
볼트 길이는 정확하게 계산되어야 합니다.
2 × 파이프 플랜지 두께 + 밸브 면간 길이 + 2 × 개스킷 두께 + 2 × 너트 높이
해당 파이프 플랜지 표준(예: GB/T 9119, HG/T 20592)과 함께 적절한 웨이퍼 연결 표준(예: EN 593, API 609, GB/T 12238)을 사용합니다.
디스크 바인딩(버터플라이 밸브의 일반적인 문제)을 유발할 수 있는 불균일한 클램핑을 방지하려면 볼트 토크를 균등하게 적용하십시오.
Wafer Type은 경량, 저비용, 빠른 설치를 목표로 한 연결 설계입니다. 이는 본질적으로 밸브를 두 파이프 플랜지 사이의 "클램핑된 구성 요소"로 취급합니다. 선택 시 압력 등급, 유지 관리 접근 및 제거 빈도를 고려해야 합니다.
