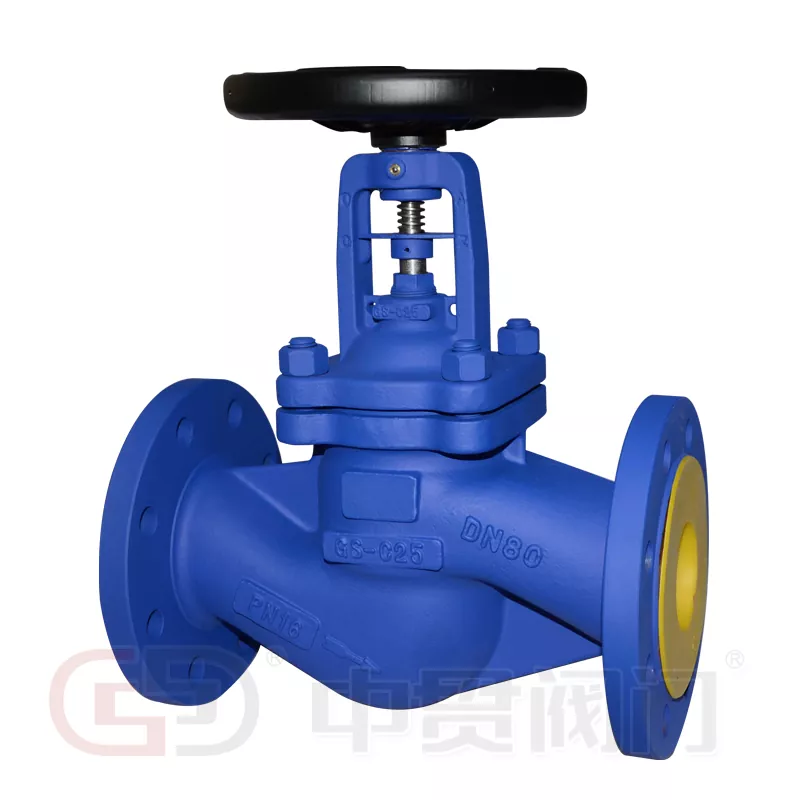

DIN 표준 벨로우즈 밀폐형 글로브 밸브

응용 분야 : 온수 시스템, 증기 시스템, 온수 및 냉수 시스템 등

기술 사양

설계 표준: DIN 3356

대면 치수: DIN 3202

플랜지 끝부분: DIN 2543-2545

테스트 및 검사: DIN 3230

벨로우즈 글로브 밸브의 핵심 장점:

1. 금속 벨로우즈 씰링 코어

DIN 표준 벨로우즈 밀폐형 글로브 밸브의 핵심은 금속 벨로우즈 어셈블리에 있습니다. 이 구성 요소는 자동 롤 용접 공정을 사용하여 밸브 커버와 밸브 스템 사이에 동적 밀봉을 형성하여 밸브 스템 부분에서 매체 누출을 효과적으로 방지합니다.

2. 원뿔형 유선형 디스크 디자인

유선형 채널 디자인을 갖춘 독특한 테이퍼형 디스크는 탁월한 밀봉 신뢰성을 보장할 뿐만 아니라 디스크의 사용 수명을 크게 향상시킵니다.

3. 벨로우즈 포장 이중 밀봉 보증

혁신적인 벨로우즈와 패킹이 결합된 씰링 구조. 매체를 분리하기 위한 주요 밀봉 역할을 하는 벨로우즈; 패킹은 보조 밀봉 역할을 하여 추가적인 보호 층을 제공하고 함께 우수한 밀봉 장벽을 형성합니다.

4. 통합 오일 주입 노즐 설계

전용 오일 주입 노즐이 장착되어 밸브 스템, 밸브 스템 너트, 가이드 슬리브 등 주요 이동 부품에 직접 윤활 및 유지 관리가 가능하여 마모를 줄이고 원활한 작동을 보장합니다.

5.인체공학적 핸드휠 작동

핸드휠의 최적화된 설계는 인체공학적 원리를 준수하여 가볍고 노동력을 절약하며 효과적으로 작동 강도를 줄이고 핸드휠 자체의 내구성을 향상시킵니다.
