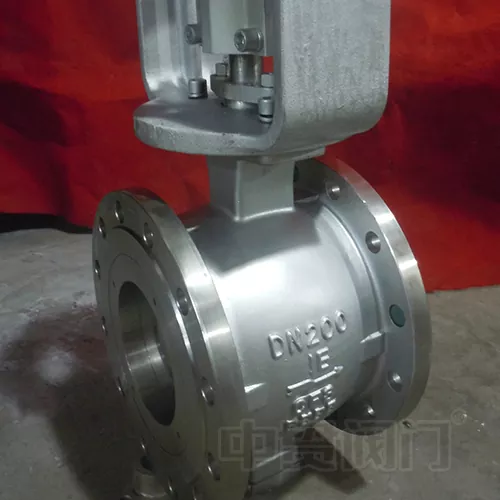

스테인레스 스틸 V 포트 볼 밸브

Zhongguan 스테인레스 스틸 V-포트 볼 밸브는 정밀한 유량 조절 및 가혹한 서비스 조건을 위해 특별히 제작된 고성능 산업용 밸브입니다. 고급 스테인리스 스틸로 제작되고 고급 V-볼 형상이 통합된 이 제품은 부식성 유체, 고온 및 고압 시스템, 부유 입자나 섬유질 물질이 포함된 복잡한 매체를 처리하는 데 탁월합니다.

이 밸브는 석유화학 정제, 발전, 야금 처리, 식품 및 음료 생산, 의약품 제조, 펄프 및 종이, 환경 보호 분야 전반에 걸쳐 광범위하게 배포됩니다. 뛰어난 밀봉 무결성, 뛰어난 내마모성, 작동 수명 연장으로 널리 알려져 있어 현대 공정 제어 시스템에 없어서는 안 될 구성 요소입니다.

핵심 설계 기능 및 기술적 장점

1. 정확한 제어를 위한 정밀한 V-포트 볼 형상

볼 표면에 가공된 V자형 윤곽선은 선형 및 등퍼센트 제어 곡선을 모두 제공하여 매우 정밀한 흐름 특성을 가능하게 합니다. 턴다운 비율이 100:1을 초과하는 이 밸브는 반응기 공급 제어 및 유량 비율 밸런싱과 같이 엄격한 프로세스 조절이 필요한 응용 분야에 이상적으로 적합합니다.

2. 자가 세척 전단 작용으로 막힘 방지

V-포트 볼이 회전함에 따라 V-노치의 날카로운 모서리는 유체 흐름에 포함된 섬유, 펄프 섬유, 슬러리 및 고체 입자를 효과적으로 절단하는 강력한 전단 효과를 생성합니다. 이 고유한 자체 청소 기능은 매체 축적 및 밸브 막힘을 방지하여 제지 원료, 슬러지, 폐수 및 기타 고형물이 포함된 유체와 관련된 까다로운 응용 분야에서 뚜렷한 이점을 제공합니다.

3. 프리미엄 야금 및 고급 표면 경화

• 기본 재질: 밸브 본체와 볼은 304, 316 및 CF8M(CF3M)을 포함한 고급 스테인리스강 옵션으로 제공되며 다양한 부식성 매체에 대한 탁월한 저항성을 제공합니다.

• 표면 강화: 매우 까다로운 조건의 경우 HVOF(고속 산소 연료) 열 분사 기술을 통해 적용된 텅스텐 카바이드 또는 세라믹 코팅으로 밀봉 표면을 강화할 수 있습니다. 이 처리는 최대 HRC 65 이상의 표면 경도를 달성하여 침식, 마모 및 마모에 대한 저항성을 획기적으로 향상시키고 코팅되지 않은 대체품에 비해 서비스 수명을 여러 배 연장합니다.

4. 극한의 온도 및 압력을 위한 다양한 씰링 솔루션

귀하의 특정 서비스 요구 사항에 따라 당사는 다양한 씰링 구성을 제공합니다.

• 소프트 씰(PTFE/PPL): 주위 온도, 저압 및 깨끗한 매체 적용 분야에 이상적이며 클래스 VI(눈에 보이는 누출 없음)만큼 낮은 누출율을 달성합니다.

• 금속 하드 씰(금속 대 금속): 최대 450°C(842°F)의 고온 서비스, 고압 시스템 및 연마성 매체용으로 설계되어 클래스 IV~VI 수준에서 안정적인 누출 성능을 유지합니다.

• 유연한 흑연 복합 씰: 뛰어난 고온 저항성과 유리한 탄력성을 결합하여 특히 증기 및 열매유 시스템에 적합합니다.

5. 표준화된 작동 및 스마트 제어 통합

• ISO 5211 준수 장착 플랜지: 전기, 공압 또는 웜 기어 액추에이터를 도구 없이 직접 설치할 수 있으며, 4~20mA 아날로그 신호 및 디지털 버스 통신 프로토콜(예: Profibus, Modbus, Foundation Fieldbus)을 지원하여 자동화된 DCS 및 PLC 제어 시스템에 원활하게 통합됩니다.

• 안전 설계 스템: 통합 제한 정지 잠금 메커니즘과 결합된 파열 방지 스템 설계가 특징으로 고압 서지 조건에서도 안전하고 안정적인 작동을 보장합니다.

6. 다양한 연결 방법 및 구조적 구성

• 연결 유형: 플랜지형(RF, FF), 웨이퍼/러그형, 나사형(NPT, BSP), 소켓 용접 및 맞대기 용접 끝단으로 제공되며 ANSI, DIN, JIS 및 GB를 포함한 주요 국제 배관 표준과 호환됩니다.

• 구조적 옵션: 표준 V 포트 제어 구성뿐만 아니라 양방향 차단 또는 고주파 온-오프 사이클링 애플리케이션을 위한 이중 시트 밀봉 설계로 제공됩니다.

일반적인 응용 산업 및 시나리오

빠른 선택 가이드 - 올바른 밸브 선택을 돕습니다.

정확한 밸브 선택을 용이하게 하려면 당사 기술팀에 다음 작동 매개변수를 제공하는 것이 좋습니다.

• 매체 특성: 이름, 부식성, 고형분 함량(유형 및 농도), 점도

• 작동 조건: 작동 압력 범위, 온도 범위, 필요한 유량 계수(Cv/Kv)

• 제어 요구 사항: 원하는 흐름 특성(선형/등퍼센트), 액추에이터 유형(수동/전기/공압식), 제어 신호 기본 설정

• 연결 사양: 플랜지 등급, 파이프 일정, 끝 연결 유형

당사의 숙련된 엔지니어링 직원은 무료 크기 계산 및 맞춤형 솔루션 설계 서비스를 제공하여 특정 응용 분야에 최적의 밸브 성능을 보장합니다.

품질 보증 및 제조 표준

• 규정 준수: ISO 9001, API 6D, API 607(화재 안전) 및 GB/T 12237을 포함하여 국제적으로 인정받는 표준에 따라 제조되었습니다.

• 엄격한 테스트: 모든 밸브는 100% 정수압 테스트, 시트 누출 검사 및 재료 스펙트럼 분석을 거쳐 무결점 배송을 보장합니다.

• 추적성: 품질 기록을 위해 전체 재료 추적성과 포괄적인 검사 문서가 유지됩니다.

애프터 서비스 및 보증 약속

1. 보증 기간: 시운전일로부터 12개월(제조 결함 포함)

2. 평생 기술 지원: 밸브의 서비스 수명 전반에 걸쳐 문제 해결, 유지 관리 지침 및 예비 부품 권장 사항을 위해 엔지니어링 팀에 무료로 액세스할 수 있습니다.

3. 긴급 대응: 중요한 시스템 오류에 대해 우선적으로 48시간 현장 또는 원격 지원을 제공합니다.

중관을 선택하는 이유는 무엇입니까?

• 18년 이상의 전문 밸브 제조 경험

• 5대륙 30개국 이상으로 수출

• 완전한 맞춤화 기능 - 요청 시 비표준 크기, 특수 합금 및 맞춤형 코팅 제공 가능

• 완벽하게 문서화된 품질 추적성을 갖춘 엄격한 공정 제어

• 공장 직접 공급으로 경쟁력 있는 가격 – 중개 가격 인상 없음

Zhongguan Valve – 모든 흐름 문제를 위한 정밀 엔지니어링.

자세한 기술 데이터시트, CAD 도면 또는 맞춤형 선택 지원이 필요한 경우 언제든지 당사 영업팀에 문의하세요. 우리는 귀하와 장기적인 파트너십을 구축하기를 기대합니다.
