웨이퍼형 연결이란 무엇입니까?(1)

웨이퍼형 연결은 밸브를 체결하는 방식입니다.(특히나비 밸브,체크 밸브등)을 긴 볼트를 사용하여 파이프 플랜지 사이에 삽입합니다. 이 밸브의 특징은 밸브에 자체 일체형 플랜지가 없다는 것입니다. 대신 긴 볼트가 두 파이프의 플랜지를 통과하여 밸브를 중앙에 고정합니다.

1. 건설

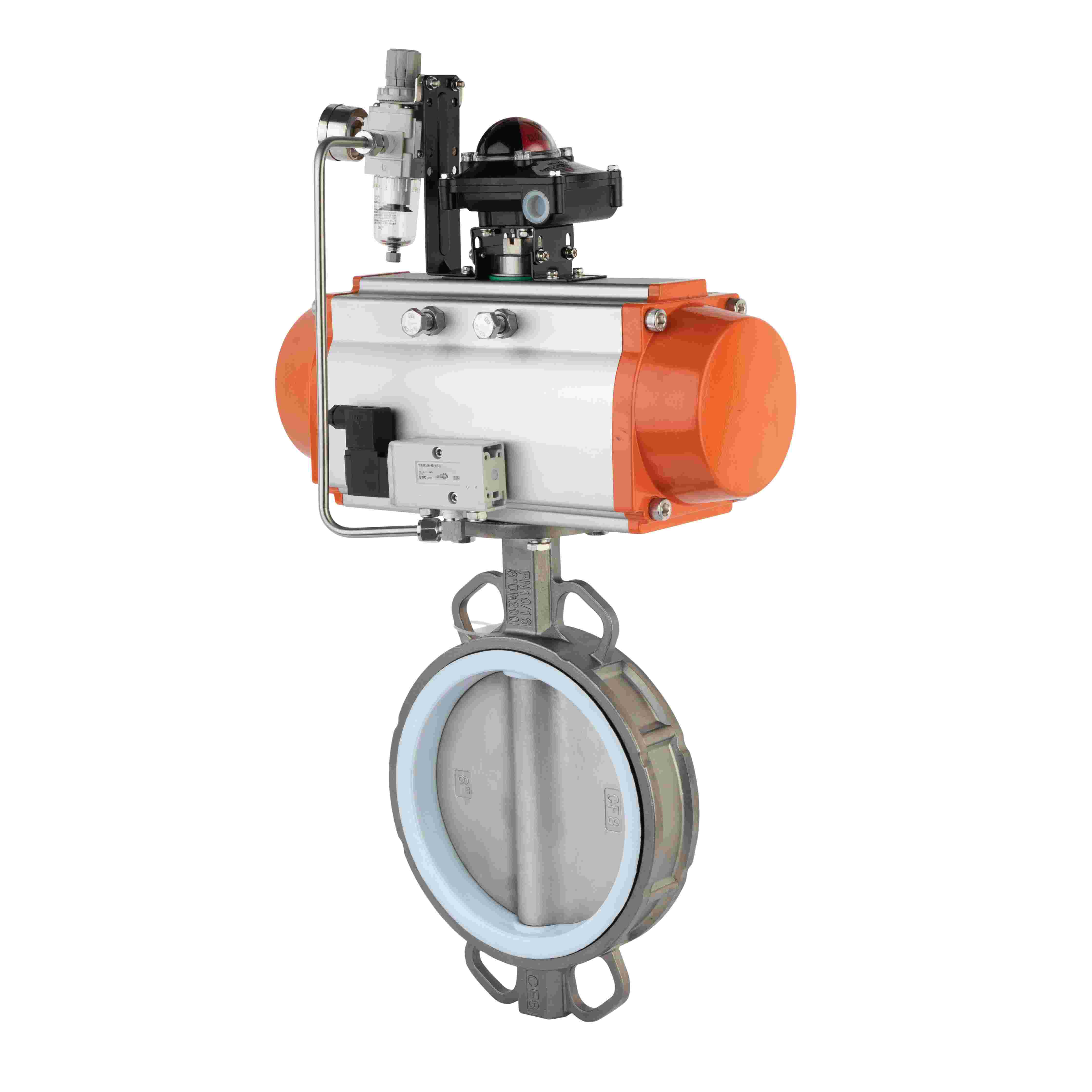

밸브: 밸브 본체에는 플랜지 볼트 구멍이 없고 매끄러운 위치면만 있습니다. 일반적인 예: 웨이퍼 버터플라이 밸브, 웨이퍼 체크 밸브.

볼트: 일반적으로 스터드 볼트 또는 관통 볼트로 두 파이프 플랜지의 볼트 구멍을 통과할 만큼 충분히 깁니다.

파이프 플랜지: 파이프 끝부분에는 표준 플랜지가 장착되어야 합니다.

너트: 조이는 데 사용됩니다.

2. 작동 원리

두 파이프의 플랜지 사이에 웨이퍼 밸브를 놓습니다.

한쪽 파이프 플랜지의 볼트 구멍을 통해 → 웨이퍼 밸브 몸체의 교정 구멍을 통해 → 역방향 파이프 플랜지의 볼트 구멍을 통해 긴 볼트를 삽입합니다.

너트를 양쪽 끝에 고정합니다. 너트를 조이면 두 개의 파이프 플랜지가 함께 당겨집니다.

이 조임력은 씰링 인터페이스를 형성하는 개스킷(또는 밸브에 내장된 탄성 씰)을 사용하여 플랜지 사이의 밸브를 씰링합니다.

3. 주요특징(플랜지밸브 대비)
