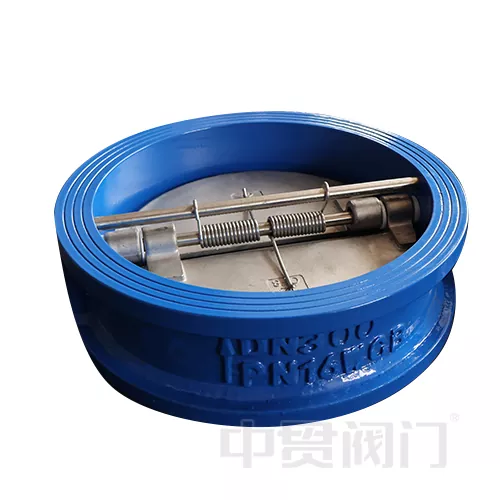

그만큼주철 웨이퍼 듀얼 플레이트 체크 밸브현대 파이프라인 시스템의 중요한 구성 요소입니다. 내구성, 고성능 및 최소한의 유지 관리를 위해 설계된 이 유형의 체크 밸브는 물 공급, HVAC, 화재 방지, 화학 산업 등에 널리 사용됩니다. Zhejiang Zhongguan Valve Manufacture Co., Ltd.에서 제조한 이 밸브는 부식 및 압력에 대한 탁월한 저항성을 제공하므로 유체 제어를 위한 신뢰할 수 있는 선택입니다.
주철 웨이퍼 듀얼 플레이트 체크 밸브(Cast Iron Wafer Dual Plate Check Valve)는 유체가 역류를 방지하면서 한 방향으로 흐르도록 설계된 역류 방지 밸브입니다. 웨이퍼 설계를 통해 밸브가 두 플랜지 사이에 들어갈 수 있으므로 컴팩트하고 설치가 쉽습니다. 이중 플레이트 메커니즘은 수격 현상을 방지하기 위해 빠르게 닫힐 수 있도록 보장합니다.
밸브는 유체가 정방향으로 흐를 때 열리는 두 개의 스프링 장착 플레이트를 사용합니다. 흐름이 멈추거나 역전되면 스프링이 플레이트를 다시 닫힌 위치로 밀어 역류를 방지합니다. 이 설계는 흐름 변화에 대한 빠른 응답을 보장하고 시스템 보호를 강화합니다.
다음은 Zhejiang Zhongguan Valve Manufacture Co., Ltd.의 주철 웨이퍼 듀얼 플레이트 체크 밸브에 대한 제품 사양의 세부 목록입니다.
| 매개변수 | 사양 |
|---|---|
| 본체 재질 | 주철 EN-GJL-250 |
| 디스크 재질 | 스테인레스 스틸 SS304 / SS316 |
| 크기 범위 | DN50 – DN600(2" – 24") |
| 압력 등급 | PN10, PN16, ANSI 클래스 125/150 |
| 작동 온도 | -10°C ~ +120°C(엘라스토머에 따라 다름) |
| 연결 종료 | 웨이퍼형(플랜지 사이에 끼워맞춤) |
| 플랜지 호환성 | DIN,ANSI,JIS,BS 표준 |
| 씰 재질 | EPDM/NBR/바이톤 |
| 개방 압력 | 0.03MPa 이하(사이즈에 따라 다름) |
| 흐름 방향 | 단방향 |
역류 방지: 유체의 흐름을 한 방향으로 보장하여 펌프 및 기타 장비를 보호합니다.
소형 및 경량: 웨이퍼 스타일의 디자인으로 설치 공간과 무게가 줄어듭니다.
낮은 유지 관리: 움직이는 부품이 적은 단순한 디자인으로 유지 관리 요구 사항을 최소화합니다.
다양한 애플리케이션: 물, 기름, 약한 부식성 매체에 적합합니다.
비용 효율적: 주철 바디 소재를 사용하여 성능 저하 없이 합리적인 가격을 제공합니다.
이 밸브는 유량이 많고 방향 전환이 빈번한 시스템에 특히 효과적입니다. 듀얼 플레이트 설계로 압력 강하를 최소화하고 워터 해머를 방지하여 안정적인 시스템 작동을 보장합니다. 이는 일반적으로 대규모 도시 물 분배, 발전소, 산업 파이프라인 및 도시 엔지니어링 시스템에서 볼 수 있습니다.
Q1: 주철 웨이퍼 듀얼 플레이트 체크 밸브가 소방 시스템에 적합한 이유는 무엇입니까?
A1: 이 밸브는 주철과 스테인리스 강판으로 제작되어 급격한 압력 변화와 고온에서도 탄력성을 갖습니다. 신속한 폐쇄 기능은 비상 시스템 활성화 중에 펌프와 장비를 보호합니다.
Q2: 이 밸브를 화학 파이프라인에 사용할 수 있습니까?
A2: 예, 밸브는 물용 EPDM 또는 오일 및 화학적 호환성용 Viton과 같은 씰 및 디스크 재질 선택에 따라 부식성이 낮은 매체 조건에 적합합니다.
Q3: 주철 웨이퍼 듀얼 플레이트 체크 밸브를 어떻게 설치합니까?
A3: 파이프라인 시스템의 두 플랜지 사이에 설치됩니다. 적절한 정렬과 개스킷 선택을 확인하십시오. 설치에는 특별한 도구가 필요하지 않으므로 쉽고 시간이 절약됩니다.
Q4: 이중 플레이트 체크 밸브에서 주의해야 할 일반적인 오류는 무엇입니까?
A4: 일반적인 문제로는 마모된 씰이나 부적절한 설치로 인한 누출, 고유량 시스템의 플레이트 피로 등이 있습니다. 정기적인 검사와 시기적절한 씰 교체로 수명이 길어집니다.
파이프라인을 업그레이드하든, 새로운 시스템을 설계하든,주철 웨이퍼 듀얼 플레이트 체크 밸브~에서Zhejiang Zhongguan Valve Manufacture Co., Ltd.안정적이고 경제적인 솔루션을 제공합니다. 기술 상담, 대량 문의 또는 사용자 정의 옵션이 필요한 경우 지금 당사에 문의하세요. 우리는 전문적인 조언과 고품질 산업용 밸브로 귀하의 프로젝트를 지원하기 위해 왔습니다.
연락하다Zhejiang Zhongguan Valve Manufacture Co., Ltd. 지금 견적이나 기술 문서를 요청하세요.
-
