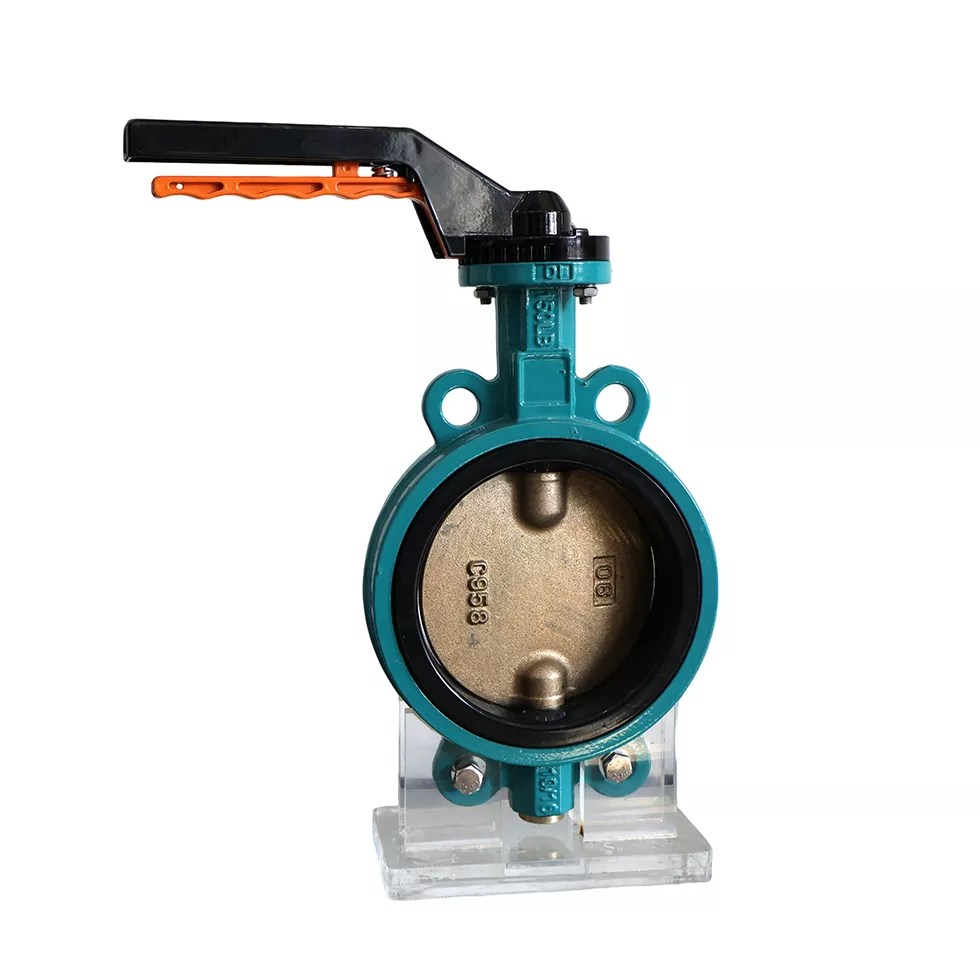

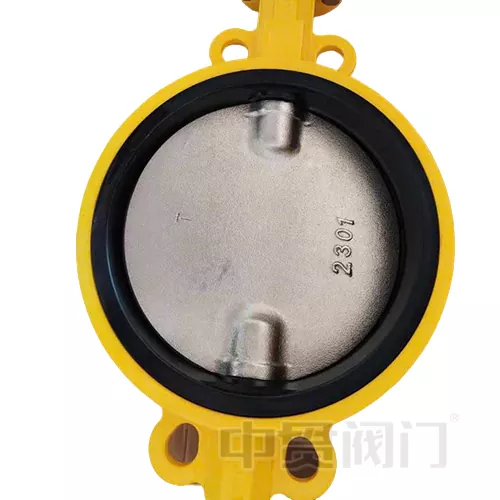

하프 스템 디자인 나비 밸브

하프 스템 디자인 버터 플라이 밸브는 다른 일반 나비 밸브와 한 가지 차이를 가지고 있으며, 스템은 두 단계를 가지고 있으며, 분할 밸브 샤프트로 호출 할 수 있으며, 단면 감소를 의미하며 KV 값을 더 중요하게 생각합니다. 업계 또는 프로젝트를위한 이러한 종류의 밸브를 찾고 있다면 Half Set Betterfly 밸브는 모든 단일 부품 재료 및 최고 플랜지 또는 STEM 모양입니다. 모두 사용자 정의 할 수 있습니다.

성능 혜택 및 해당 경계

1. 경제적이고 유지하기 쉬운 :

하프 줄기 나비 밸브의 제조 비용은 전체 줄기 나비 밸브의 70%에 불과하며 바닥 스터핑 박스를 유지할 필요가 없습니다.

2. 저전압 시나리오에 대한 최적화 :

작업 압력이 PN16, 적용 가능한 온도 -10 ° C ~ 120 ° C (EPDM SEAL) / -20 ° C ~ 80 ° C (NBR 씰);

유량 계수의 CV 값은 동일한 직경의 게이트 밸브의 CV 값보다 40% 높으며 압력 손실은 ≤ 0.2 bar (유량 2 m/s)입니다.

3. 설치 유연성 :

하프 줄기 나비 밸브를 수평 또는 수직으로 설치할 수 있으며, 밸브 본체는 주철 (GGG50) 또는 스테인레스 스틸 (CF8M)으로 선택할 수 있습니다.

공간이 제한된 파이프 라인 리노베이션 프로젝트에 클립 온 디자인의 적응 (예 : 장비 룸 파이프 라인 확장).

4. 일반적인 미디어 호환성 :

에이. 깨끗한 물, 순환 냉각수, 저압 증기 (≤1.6mpa);

비. B. 중립 오일 (점도 ≤220CST), 공기 및 기타 비발적 가스;

기음. C. 산성 및 알칼리성 액체의 로우 농도 (pH 5 ~ 9)
