중관 동심 버터플라이 밸브조달은 컴팩트한 구조, 적합한 밀봉 재료 및 안정적인 차단 성능이 요구되는 수처리, 하수, 해수, HVAC 순환 및 산업용 파이프라인 응용 분야를 지원합니다.Zhejiang Zhongguan Valve Manufacture Co., Ltd.20년 이상 밸브 제조에 주력해 왔으며 생산 기지는 저장성 천진과 원저우에 있습니다. 이 회사는 버터플라이 밸브 생산 경험과 지역 밸브 공급망 자원을 결합하여 다양한 파이프라인 재료, 매체 특성 및 운영 환경을 기반으로 밸브 구성을 제공합니다.
동심 구조는 일반적으로 중압 시스템에 적용됩니다.
상하수도 파이프라인에는 장기간 작동 중에 밀봉 성능을 유지할 수 있는 밸브가 필요합니다. 동심 버터플라이 밸브 설계에 사용된 탄성 시트 구조는 파이프라인의 화학적 특성에 따라 밀봉 재료를 선택할 수 있으므로 수성 매체에 적합합니다.
EPDM및 HTEPDM 시트는 물, 날씨 및 오존 노출에 대한 저항성 때문에 담수, 하수 및 해수 적용 분야에 일반적으로 선택됩니다. 단순화된 내부 구조로 침전물과 입자가 쌓이는 면적도 줄어듭니다.
해수 시스템에서는 염분 함량이 재료 열화를 가속화할 수 있으므로 내식성에 주의가 필요합니다. Zhongguan은 해수 작동 조건에 따라 부식 방지 디스크와 다양한 시트 재료를 포함한 재료 조합을 제공합니다.
밸브 본체는 약 250μm 에폭시 코팅으로 보호할 수 있으며 밀봉 재료는 실제 매체 요구 사항에 따라 선택할 수 있습니다. 더 강한 내화학성이 필요한 경우에는 PTFE 기반 재료나 적합한 고무 화합물을 고려할 수 있습니다.
난방, 환기, 공조 및 산업용 냉각 시스템에는 자주 열고 닫는 작업이 필요한 경우가 많습니다. 동심 설계는 낮은 작동 토크 특성을 제공하며 제어 요구 사항에 따라 다양한 액추에이터 구성과 결합할 수 있습니다.
컴팩트한 구조로 인해 설치 공간이 제한된 파이프라인 시스템에 적합하며, 웨이퍼와돌기연결 유형은 다양한 파이프라인 레이아웃에 대한 유연성을 제공합니다.

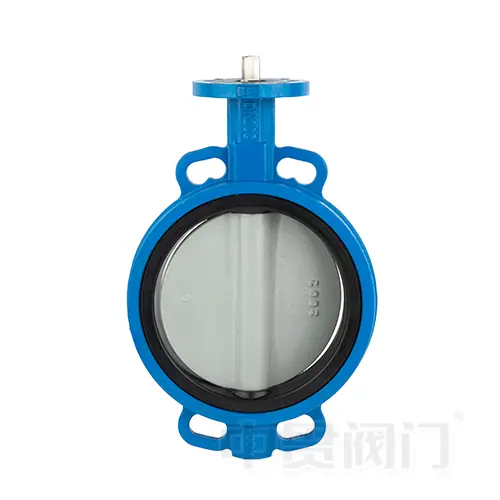

동심 구조는 밸브 스템, 디스크 중심 및 본체 중심선을 동일한 축에 정렬합니다. 편심 버터플라이 밸브 구조와 비교하여 이 설계는 밀봉 배열이 더 간단하고 설치 방향 제한을 줄입니다.
양방향 밀봉 특성으로 인해 많은 파이프라인 응용 분야에서 엄격한 흐름 방향 제한 없이 설치할 수 있습니다. 이는 특히 여러 밸브가 설치되는 대규모 물 공급 및 순환 시스템에서 잘못된 밸브 방향으로 인해 발생하는 설치 오류 가능성을 줄입니다.
버터플라이 밸브의 성능 범위는 시트 재료 선택에 따라 크게 달라집니다. Zhongguan Concentric Butterfly Valve는 다양한 밀봉 재료로 구성할 수 있으므로 동일한 기본 밸브 구조를 다양한 작동 조건에 적용할 수 있습니다.
EPDM 및 HTEPDM은 주로 물 관련 응용 분야에 적합하지만NBR, HNBR 및 XNBR은 오일 함유 매체로 선택됩니다. PTFE 기반 소재는 더 강한 내화학성이 요구되는 곳에 사용됩니다.
이러한 재료 유연성으로 인해 파이프라인 조건이 변경될 때 완전히 다른 밸브 구조에 대한 필요성이 줄어듭니다. 밸브 본체 디자인은 밀봉 시스템이 매체에 따라 조정되는 동안 일관성을 유지할 수 있습니다.
금속 시트 편심 버터플라이 밸브와 비교하여 동심 버터플라이 밸브는 일반적으로 내부 구조가 더 간단하고 전체 중량이 더 낮습니다.
이는 운송, 설치 및 유지 관리 절차가 더 쉬워지기 때문에 대규모 파이프라인 프로젝트에 실질적인 이점을 제공합니다. 탄성 시트 설계 덕분에 많은 응용 분야에서 전체 밸브 어셈블리를 교체하는 대신 시트 교체를 통한 유지 관리도 가능합니다.

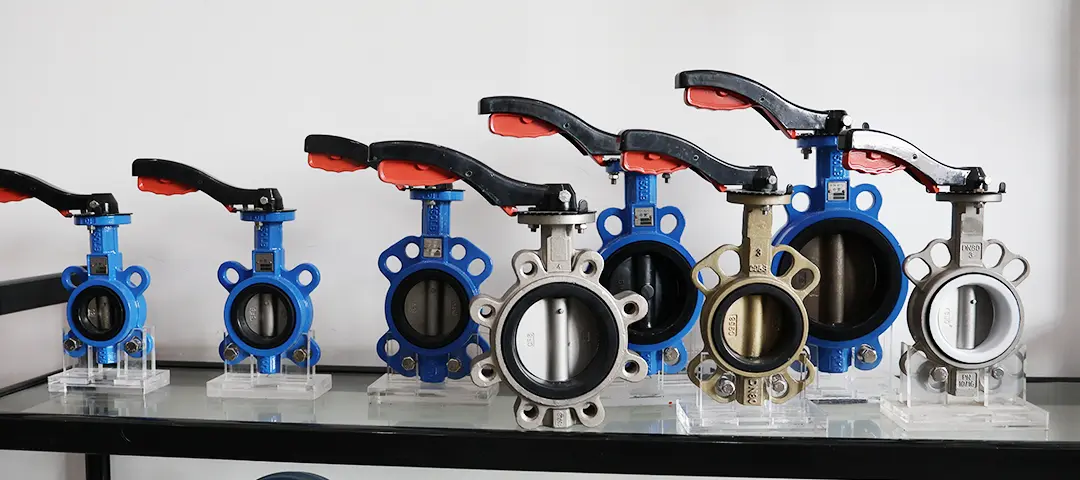

Zhongguan은 웨이퍼, 러그, U-섹션 및 플랜지 유형을 포함하여 주로 DN40 ~ DN1600을 포괄하는 버터플라이 밸브를 생산합니다.

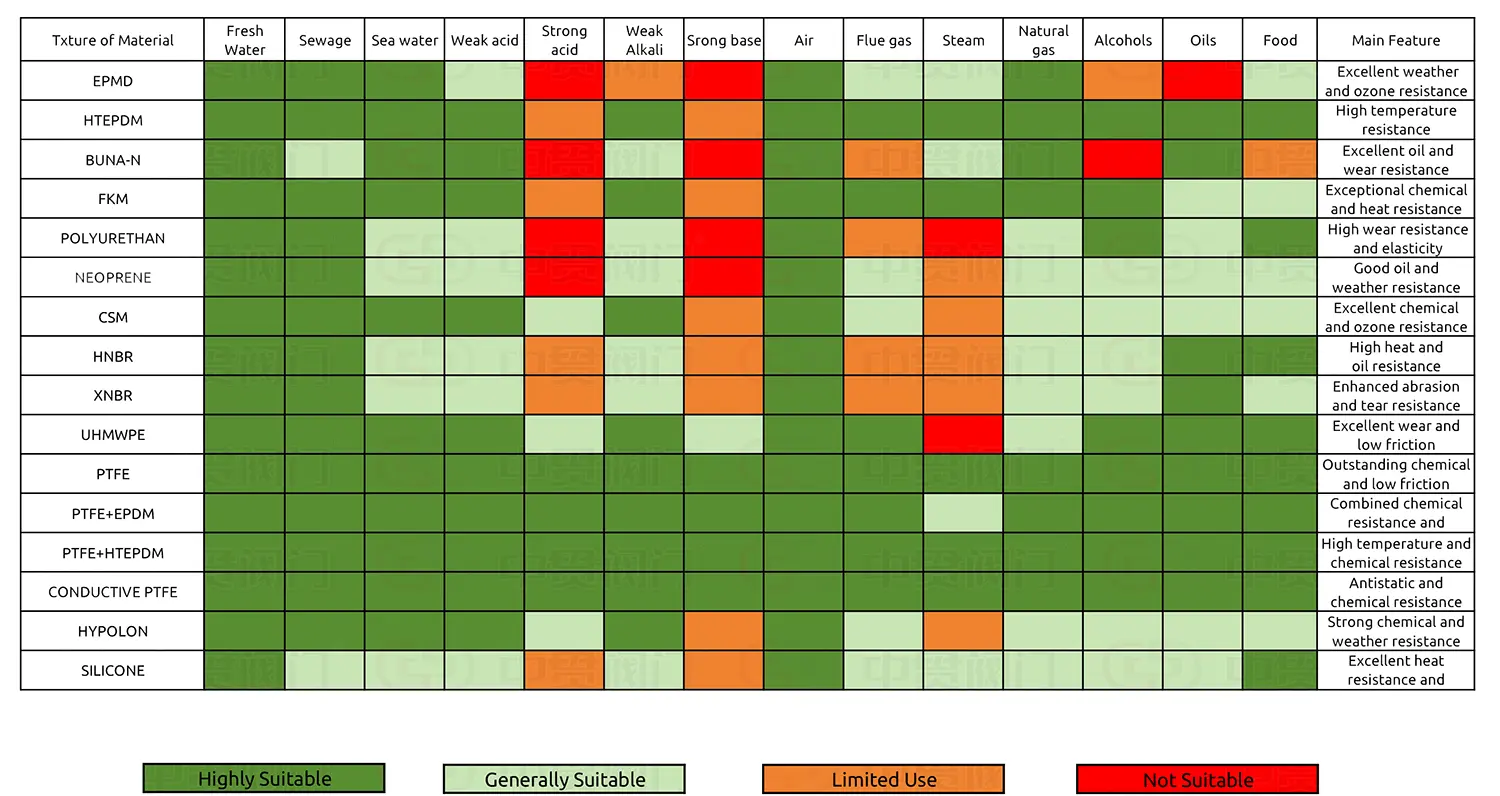

다양한 고무 및 폴리머 소재는 물, 화학 물질, 오일, 온도 및 특수 매체에 대한 저항 특성이 다릅니다.
| 시트 재질 | 적합한 미디어 | 재료 특성 |
| EPDM | 담수, 하수, 해수, 공기, 배가스 | 우수한 물 호환성, 내후성 및 내오존성; 미네랄 오일에는 부적합 |
| HTEPDM | 고온의 물, 해수, 증기 조건 | 표준 EPDM에 비해 향상된 온도 성능 |
| NBR(BUNA-N) | 미네랄 오일 및 오일 함유 매체 | 내유성 및 내마모성이 우수함 |
| HNBR / XNBR | 산업용 오일 및 마모 관련 응용 분야 | 기존 NBR 대비 향상된 저항성 |
| FKM | 화학 매체 및 고온 조건 | 강한 내화학성 및 내열성 |
| PTFE | 강산, 강알칼리, 부식성 화학매체 | 우수한 화학적 안정성과 낮은 마찰 |
| PTFE + EPDM | 물과 화학 조합 응용 분야 | PTFE 내화학성과 고무 탄성을 결합합니다. |
| PTFE + HTEPDM | 고온 화학 응용 분야 | 복잡한 화학 환경에 적합 |
| 전도성 PTFE | 정전기 방지 화학 파이프라인 | 전도성 특성으로 PTFE 저항성을 유지합니다. |
| 실리콘 | 식품 및 청정 고온 응용 분야 | 내열성 및 클린 미디어 호환성 |
물 공급, 하수 처리 및 해수 시스템의 경우 EPDM 및 HTEPDM이 일반적으로 선택됩니다. 이러한 재료는 수성 환경에서 잘 작동하기 때문입니다. 그러나 미네랄 오일 접촉에는 적합하지 않습니다.
석유 관련 파이프라인의 경우 NBR, HNBR, XNBR 또는 FKM 재료가 오일 팽창 및 씰링 저하에 대한 더 나은 저항성을 제공하기 때문에 더 적합합니다.
공격적인 매체를 포함하는 화학 파이프라인의 경우 PTFE 및 PTFE 복합 재료는 더 넓은 화학적 호환성을 제공합니다. 정전기 방지 요구 사항이 있는 경우 전도성 PTFE를 고려할 수도 있습니다.
식품 가공 또는 깨끗한 고온 응용 분야의 경우 작동 조건에 따라 실리콘 및 기타 적절한 식품 호환 밀봉 재료를 선택할 수 있습니다.
작동 조건에 따라 다양한 버터플라이 밸브 설계가 선택됩니다. 동심 구조는 일반적으로 물, 유틸리티 및 일반 산업 파이프라인에 적용되는 반면, 편심 구조는 고온, 고압 또는 금속 밀봉 응용 분야에 종종 고려됩니다.
| 비교항목 | 동심 버터플라이 밸브 | 이중 편심 버터플라이 밸브 | 삼중 편심 버터플라이 밸브 |
| 씰링 디자인 | 중앙 디스크 구조로 탄성 시트 씰링 | 오프셋 디스크 및 샤프트 설계 | 금속 실링을 사용한 다중 오프셋 구조 |
| 설치 요구 사항 | 양방향 밀봉 기능 | 많은 디자인에는 흐름 방향에 주의가 필요합니다. | 일반적으로 올바른 설치 방향이 필요합니다. |
| 좌석 옵션 | EPDM, NBR, FKM, PTFE 시리즈, 실리콘 및 기타 재료 | 디자인에 따라 소프트 또는 메탈 시트 | 주로 금속 시트 솔루션 |
| 구조적 무게 | 경량 구조 | 중간 무게 | 복잡한 구조로 인한 무게 증가 |
| 유지 | 간단한 좌석 교체 구조 | 더욱 복잡한 씰링 시스템 | 유지 관리 복잡성 증가 |
| 일반적인 응용 분야 | 물, 하수, 해수, HVAC, 약한 화학 매체 | 중온 산업용 애플리케이션 | 고온 및 고압 애플리케이션 |

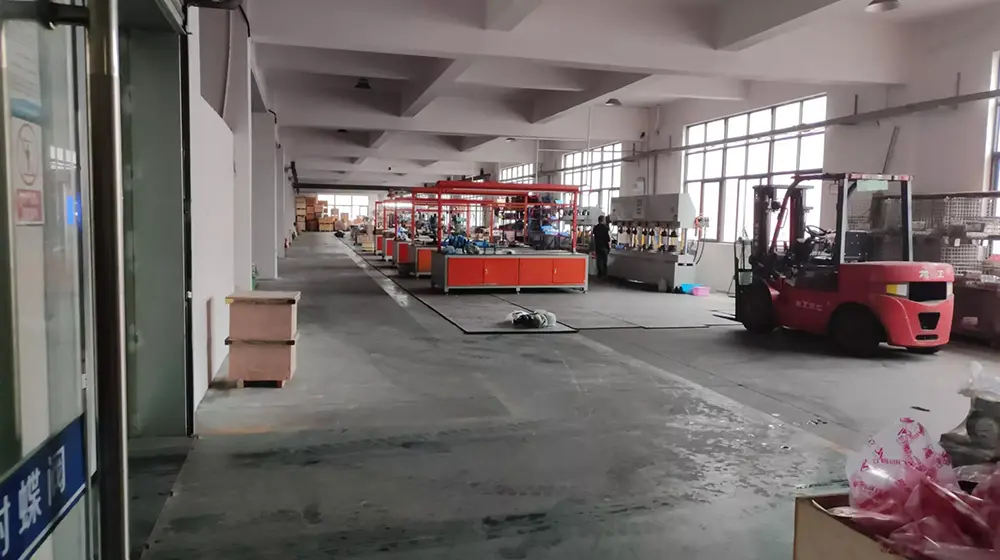

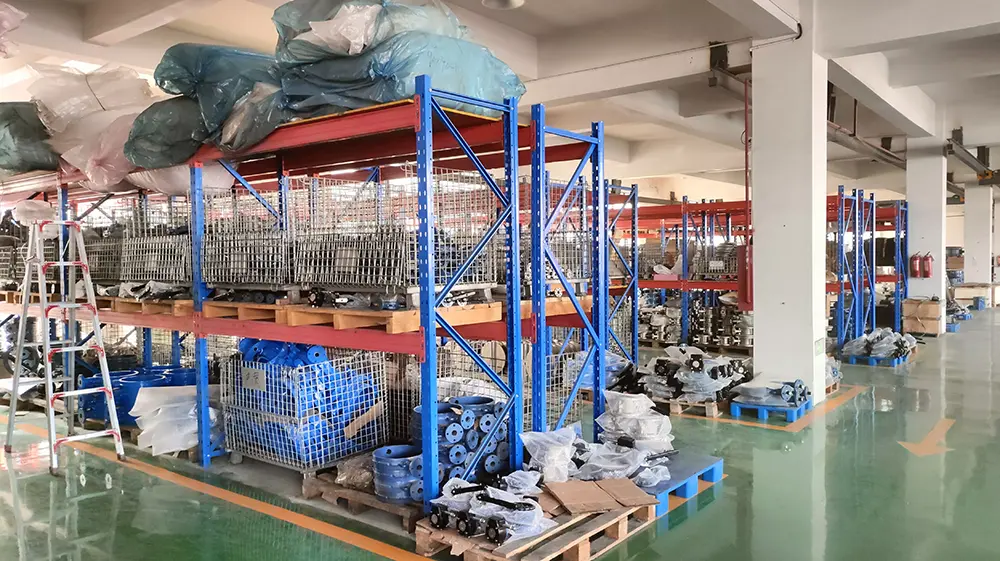

Zhejiang Zhongguan Valve Manufacture Co., Ltd.는 펌프 및 밸브 제조로 유명한 지역인 Zhejiang, Wenzhou, Yongjia의 Oubei에 위치하고 있습니다. 이 회사는 20년 이상의 밸브 산업 경험을 보유하고 있으며 천진과 원저우에서 생산 자원을 운영하고 있습니다.
생산 시스템에는 버터플라이 밸브 제조, 조립, 압력 테스트, 밸브 시트 설치, 샤프트 슬리브 설치 및 제품 마킹이 포함됩니다. 주요 버터플라이 밸브 생산 범위에는 웨이퍼, 러그, U 섹션 및 플랜지 설계를 포함하는 DN40 ~ DN1600이 포함됩니다.
중관은 요구했다ISO 인증서생산된 밸브에 대해 제공할 수 있습니다.WRAS 인증 밸브 시트필요할 때.
설치 전에 파이프라인과 밸브 밀봉 표면을 청소하여 밀봉 성능에 영향을 미칠 수 있는 먼지, 모래 및 기타 입자를 제거해야 합니다. 설치 응력이 고르지 않으면 밸브 작동에 영향을 미칠 수 있으므로 플랜지 정렬을 주의 깊게 확인해야 합니다.
설치 시 원활한 개폐 동작을 보장하기 위해 액츄에이터 연결을 확인해야 합니다. 과도한 힘이나 불충분한 작동을 방지하려면 액추에이터 토크가 밸브 작동 요구 사항과 일치해야 합니다.
운송 중에는 변속기 부품을 보호하기 위해 액추에이터나 밸브 스템 대신 리프팅 장비를 밸브 본체 주위에 부착해야 합니다.
정기적인 점검에는 밸브 작동, 액츄에이터 상태, 설치 환경에 따른 윤활 요구사항 점검이 포함됩니다. 실외 또는 열악한 조건에 설치된 액추에이터에는 추가 보호가 필요할 수 있습니다.
적용 가능한 매체는 선택한 시트 재질에 따라 다릅니다. EPDM은 상하수도 시스템에 일반적으로 사용되며, NBR 기반 소재는 석유 관련 매체에 적합하고, PTFE 소재는 더 강한 화학적 환경에 사용됩니다.
선택 시에는 매체 유형, 온도, 화학 물질 농도 및 작동 빈도를 고려해야 합니다. Zhongguan은 실제 파이프라인 조건에 따라 적합한 밀봉 재료를 선택합니다.
예. 적절한 시트 선택 및 내부 구성 요소 재료를 포함한 적절한 내식성 재료를 사용하면 해수 관련 파이프라인에 적용할 수 있습니다.
Zhongguan 버터플라이 밸브는 주로 물, 유틸리티 및 산업용 파이프라인 시스템에 일반적으로 사용되는 PN10-PN16 압력 등급을 포괄합니다.
중관 동심 버터플라이 밸브다양한 씰링 재료 옵션과 컴팩트한 구조를 결합하여 밸브 구성을 다양한 파이프라인 매체 및 작동 조건에 맞출 수 있습니다. Zhongguan은 장기적인 밸브 제조 경험, 재료 선택 제어 및 생산 검사 프로세스를 통해 수처리, 해양 시스템, HVAC 순환 및 산업용 파이프라인 응용 분야를 위한 밸브 구성을 제공합니다.
