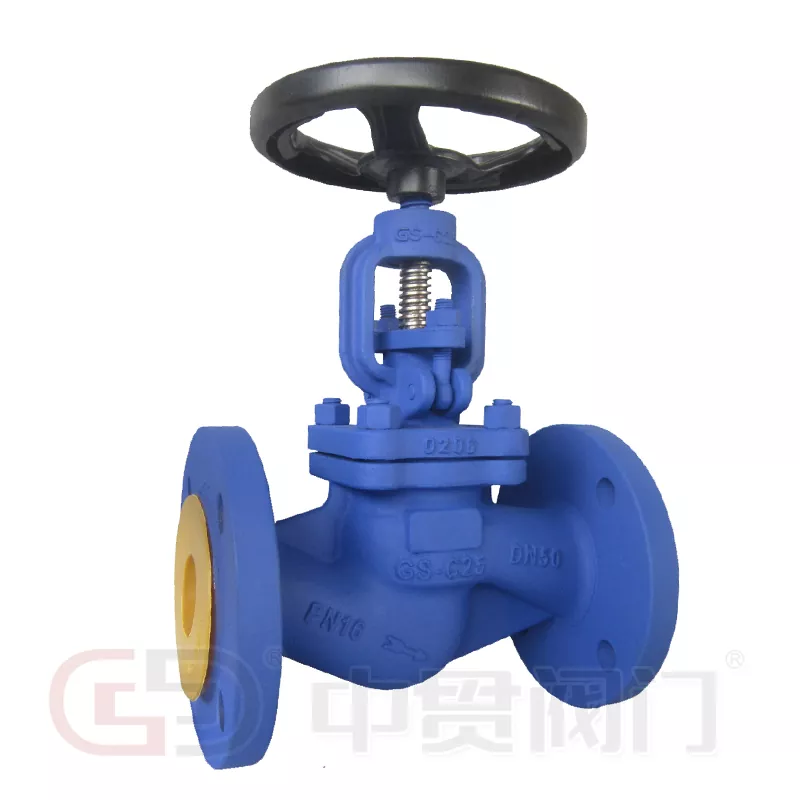

DIN 표준 글로브 밸브

DIN 표준 글로브 밸브는 DIN 3356, BS 1873 및 EN 13709/EN 12516 표준을 엄격하게 준수하여 설계 및 제작되었으며, 구조의 길이는 DIN 3202 및 EN 558-1을 준수합니다. 플랜지 인터페이스(FF/RF/RTJ 유형)는 EN 1092-1 및 DIN 2543~2550 시리즈에 따라 표준입니다. 테스트 시스템은 DIN 3230 사양을 구현하며 압력 등급은 PN16에서 PN100까지의 범위를 포괄합니다.

문의 보내기

제품 설명

구조재료

주강, 연성철, 탄소강, 스테인리스강 및 기타 엔지니어링 재료로 제조된 재료 선택은 다음과 같은 핵심 특성을 기반으로 합니다. 뛰어난 압력/온도 저항; 오래 지속되는 내식성; 특정 작업 조건에 대한 적응성

기능 원리

스템 구동 디스크를 통해 정밀한 유체 제어가 이루어지며 액추에이터는 선택 사항입니다. 수동 작동(표준), 공압 드라이브(ISO 5211 인터페이스), 전기 실행(IEC 60534에 따름).

씰링 시스템

씰 쌍 구성에 따라 DIN 표준 글로브 밸브 누출 수준이 결정됩니다(EN 12266에 따름): 금속 하드 씰(고온 및 고압 조건), 금속 PTFE 복합 씰(화학 매체), 금속 탄성중합체 씰(누출 요구 사항 없음)

압력 수준

표준 압력 범위: PN10~PN400(ASME Class 150~2500에 해당)

연결 종료

플랜지(EN 1092-1), 스레드(ISO 7-1/ISO 228-1), 맞대기 용접(ASME
