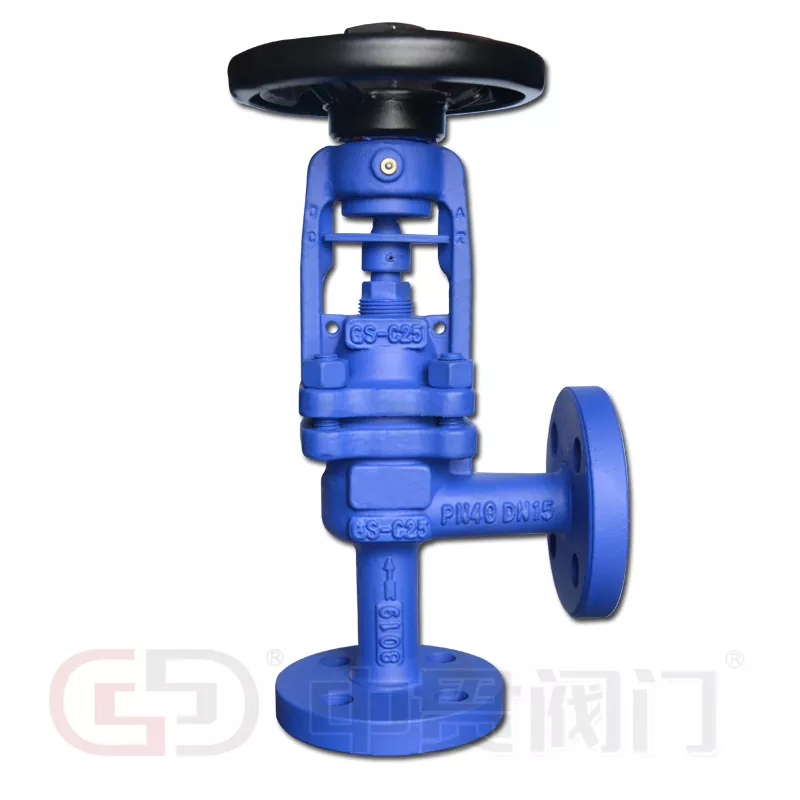

DIN 표준 앵글형 벨로우즈 밀폐형 글로브 밸브

DIN 표준 앵글형 벨로우즈 밀폐형 글로브 밸브는 유체 제어 기술의 중요한 발전을 나타냅니다. 기존의 직선 패턴 밸브와 달리 이 앵글 바디 디자인은 본질적으로 복잡한 배관 네트워크에서 흔히 발생하는 공간 제약과 배수 문제를 해결합니다. 흐름을 90도 각도로 방향을 바꾸면 추가 엘보우 피팅이 필요하지 않아 압력 강하와 설치 비용이 절감됩니다.

제품 설명 및 기술 사양

이 DIN 표준 앵글형 벨로우즈 실드 글로브 밸브는 공간 절약형 앵글 패턴과 여러 겹의 금속 벨로우즈 씰을 결합합니다. 열매체유, 과열 증기 및 유해 가스 시스템의 중요한 격리 작업에 선호되는 선택입니다.

• 건축자재

본체/보닛: GG25(EN-GJL-250), GGG40, 1.0619+N(GS-C25), 1.4308(CF8), 1.4408(CF8M)

벨로우즈: SS304, SS316, SS316L, SS310S, 하스텔로이 C

시트 및 디스크: Stellite 표면 경화 처리된 스테인리스 스틸(옵션)

• 크기 및 압력 범위

크기 범위: DN15 – DN400

압력 등급: PN16 – PN40

온도 범위: ≤600°C

• 일반적인 애플리케이션 및 미디어

시스템: 온수 시스템, 증기 시스템, 온수 및 냉수 시스템, 암모니아 플랜트.

매체: 증기, 공정 가스, 온수, 열매유, 암모니아, 열 전달 유체.

핵심 장점

금속 벨로우즈 씰 요소

이 밸브의 핵심은 유압식으로 형성된 여러 겹의 금속 벨로우즈입니다. 이는 스템의 동적 밀봉을 제거하여 외부 누출을 완전히 방지합니다. 기존의 패킹 전용 밸브와 달리 벨로우즈 설계는 비산 배출 제로를 보장합니다. 이는 환경에 민감하고 책임이 높은 공장에 매우 중요합니다.

최적화된 디스크 지오메트리

원뿔형의 유선형 디스크 프로파일은 선형 흐름 특성과 긴밀한 차단(최대 누출률 클래스 VI)을 제공합니다. 이 설계는 침식과 진동을 줄여 표준 글로브 밸브에 비해 서비스 수명을 크게 연장합니다.

이중 씰링 시스템(벨로우즈+패킹)

우리는 이중 씰 아키텍처를 통합합니다. 기본 씰은 금속 벨로우즈입니다. 벨로우즈가 고장나는 경우(매우 드물게) 보조 PTFE 또는 흑연 패킹이 즉각적인 백업 밀봉을 제공하여 중단 없는 공장 안전을 보장합니다.

윤활용 그리스 피팅

통합 그리스 피팅을 사용하면 스템, 스템 너트 및 슬리브 어셈블리에 직접 윤활을 적용할 수 있습니다. 이는 작동 토크를 줄이고 고주기 응용 분야에서 마모를 방지합니다.

인체공학적 핸드휠

미끄럼 방지 능선과 최적의 직경으로 설계된 핸드휠은 작업자의 피로를 줄이고 부드럽고 정밀한 변조를 제공합니다. 견고한 구조로 견고한 공장 환경에서 충격 손상을 방지합니다.

Q&A – 실질적인 조달정보

Q: MOQ가 있나요?

A: 아니요. 최소 주문 수량은 없습니다. 단 한개라도 필요하시면 제작, 공급해드립니다. 유연한 공장으로서 우리는 이전에 고객의 긴급 유지 관리를 지원하기 위해 단일 안전 밸브를 제공했습니다.

Q: 다른 표준을 제공할 수 있습니까?

답: 그렇습니다. 당사의 핵심 전문 기술은 DIN 표준 앵글형 벨로우즈 밀봉 글로브 밸브이지만, 요청 시 다른 표준(ANSI, BS, JIS)으로 제조할 수도 있습니다. 공급업체 팀에 필요한 표준 및 압력 등급을 제공하기만 하면 됩니다.

Q: 문의 밸브 도면을 얻을 수 있나요?

A: 네, 하지만 도면 준비에는 시간이 좀 걸립니다. 프로젝트 일정에 충분한 리드 타임을 허용하십시오. 특수, 비공통 또는 광범위한 밸브(예: DN400 또는 특수 합금)의 경우 모든 밸브 유형을 생산하는 단일 공장이 없기 때문에 항상 도면을 제공할 수는 없습니다. 그러나 모든 표준 DIN 구성에 대해 전체 치수 및 P&ID 도면을 사용할 수 있습니다.

Q: 견적은 얼마나 걸리나요?

A: 일반적으로 표준 문의의 경우 24시간 이내에 이루어집니다. 특수 밸브(예: 고합금 또는 비표준 압력 등급)의 경우 최대 48시간이 소요됩니다. 우리는 중국 전문 제조업체로서 빠른 대응을 최우선으로 생각합니다.

Q: 포장은 어떻습니까?

A: 표준 수출 포장은 부식 방지를 위해 밀봉된 목재 케이스를 사용합니다. 큰 크기(일반적으로 DN200 이상)의 경우 밸브는 스트레치 필름과 수분 장벽을 사용하여 팔레트에 고정됩니다. 모든 포장은 국제 배송 표준을 충족합니다.
