DIN 표준 벨로우즈 밀폐형 앵글 글로브 밸브

Zhongguan DIN 표준 벨로우즈 밀봉 앵글 글로브 밸브는 90° 앵글 본체 설계, 금속 벨로우즈 스템 씰링 및 주철, 연성 철, 주강 및 스테인레스강을 포함한 본체 재질을 사용하여 산업용 파이프라인 조달을 지원합니다. DN15–DN400, PN16–PN40으로 제공되며 최대 온도는 600°C이며 증기, 열유, 온수, 공정 가스 및 암모니아 응용 분야용으로 설계되었습니다.

문의 보내기

제품 설명

중관은DIN 표준 벨로우즈 밀폐형 앵글 글로브 밸브산업용 파이프라인 조달을 위해 증기, 열유, 온수, 공정 가스 및 암모니아 시스템을 위한 금속 벨로우즈 스템 씰링과 90° 앵글 본체 구조를 결합합니다. 밸브는 주철, 연성철, 주강, 스테인리스강을 포함한 본체 재질로 제공되며 SS304, SS316, SS316L, SS310S 및 Hastelloy C의 벨로우즈 옵션이 있습니다. 지정된 크기 범위는 DN15~DN400이고 압력 등급은 PN16~PN40이며 최대 온도는 600°C입니다.

빠른 개요:사이즈 DN15~DN400 | 압력 PN16~PN40 | 온도 ≤600°C | 본체: GG25 / GGG40 / GS-C25 / CF8 / CF8M | 벨로우즈: SS304 / SS316 / SS316L / SS310S / 하스텔로이 C

산업용 배관의 각도 패턴 설계

각도 패턴 본체는 흐름의 방향을 90° 방향으로 전환하여 방향 변경을 밸브 구조에 통합합니다. 이러한 배열을 통해 호환 가능한 배관 레이아웃에서 별도의 엘보우를 제거하고 연결 수를 줄이며 제한된 공간에서의 설치를 단순화할 수 있습니다.

컴팩트 파이프라인 라우팅:밸브 위치의 흐름 방향 변경을 통합합니다.
흐름 조절:글로브 밸브 디스크와 시트는 공정 매체의 통과를 제어합니다.
차단 성능:좌석 구조는 산업용 유체 시스템의 격리를 지원합니다.
유지 관리 액세스:보닛과 스템 어셈블리를 통해 내부 작동 구성요소에 접근할 수 있습니다.

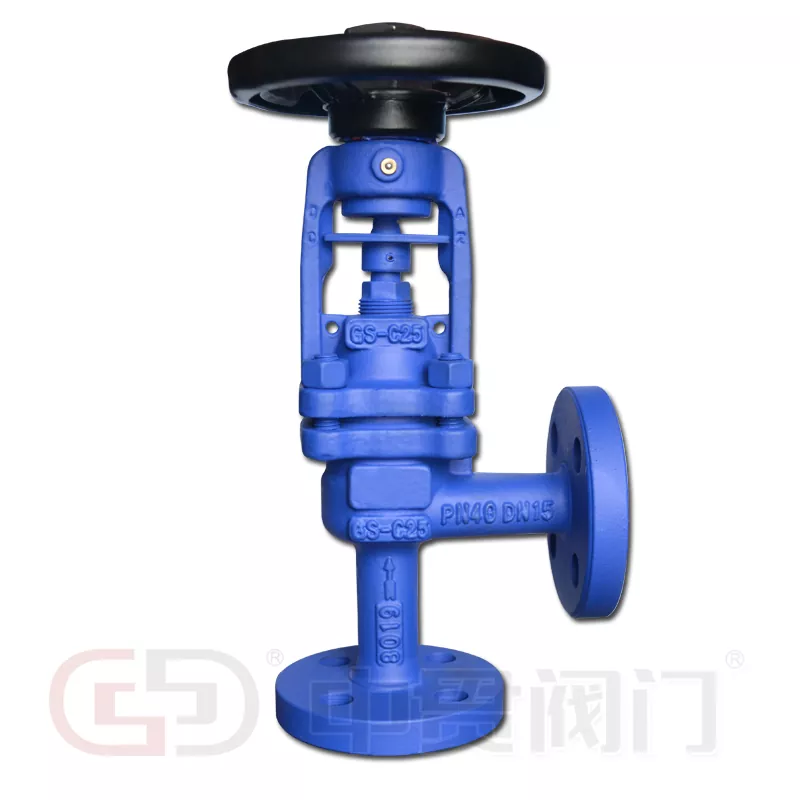

DIN Standard Angle Type Bellows Sealed Globe Valve

금속 벨로우즈 씰링 구조

금속 벨로우즈는 움직이는 스템을 둘러싸고 밸브 작동 중에 팽창하거나 수축합니다. 이는 공정 매체와 외부 환경 사이에 장벽을 생성하여 기본 스템 씰인 기존 패킹에 대한 의존도를 줄입니다.

벨로우즈와 패킹을 이용한 이중 씰링

밀봉 배열은 금속 벨로우즈와 보조 PTFE 또는 흑연 패킹을 결합합니다.

1차 밀봉:벨로우즈는 밸브 스템을 따라 공정 매체 누출을 제한합니다.
보조 씰링:벨로우즈가 무결성을 잃으면 포장은 추가적인 장벽을 제공합니다.
작동 안정성:적절한 벨로우즈 재료와 건전한 기계 설계는 고온 및 반복적인 밸브 작동에 노출된 시스템에서 서비스를 지원합니다.

이 구성은 특히 외부 누출 제어가 중요한 증기, 열유 및 공정 가스 응용 분야와 관련이 있습니다.

재료 및 기술 사양

매개변수	사용 가능한 사양
바디와 보닛	GG25(EN-GJL-250), GGG40, 1.0619+N(GS-C25), 1.4308(CF8), 1.4408(CF8M)
풀무	SS304, SS316, SS316L, SS310S, 하스텔로이 C
좌석과 디스크	스테인리스 스틸, Stellite 하드페이싱 옵션
공칭 크기	DN15~DN400
압력 등급	PN16~PN40
최대 나열된 온도	≤600°C

다양한 작동 조건에 따른 재료 선택

GG25 및 GGG40:해당 작동 등급 내에서 산업용수 및 유틸리티 시스템을 위한 주철 및 연성철 옵션.
1.0619+N(GS-C25):산업용 압력 함유 응용 분야에 사용되는 주강입니다.
1.4308(CF8) 및 1.4408(CF8M):내식성이 요구되는 서비스를 위한 스테인리스강 옵션.
SS316L 및 SS310S 벨로우즈:다양한 화학적 및 열적 환경을 위한 대체 스테인리스강 등급입니다.
하스텔로이 C 벨로우즈:까다로운 부식성 매체 응용 분야를 위한 합금 옵션입니다.
Stellite 하드페이싱:향상된 내마모성을 요구하는 적용 분야를 위한 선택적인 시트 및 디스크 표면 처리.

미디어 및 산업 응용

DIN 표준 벨로우즈 밀봉 앵글 글로브 밸브는 방향 흐름 변경, 유체 통로 제어 및 스템 누출 감소가 필요한 산업 시스템에 적합합니다.

증기 시스템:산업용 증기 분배 및 열 처리 - 또한 참조DIN 표준 벨로우즈 밀폐형 글로브 밸브.
열 오일 회로:높은 온도에서 작동하는 열 전달 시스템 -DIN 표준 글로브 밸브관련 직선 패턴 옵션입니다.
물 순환:산업 시설의 냉온수 파이프라인.
공정 가스 파이프라인:스템 밀봉이 주요 설계 고려 사항인 가스 처리 시스템.
암모니아 식물:적절한 재료 호환성이 필요한 공정 시스템.
난방 시설:증기 또는 열유체를 사용하는 산업용 열 전달 네트워크.

앵글 바디 구성은 하나의 어셈블리에 흐름 방향 변경과 밸브 작동을 결합하여 컴팩트한 배관 레이아웃에 유용합니다. 관련 파이프라인 구성 요소에 대해서는 다음을 참조하세요.DIN 표준 체크 밸브,DIN 표준 게이트 밸브, 그리고DIN 표준 Y형 스트레이너.

밸브 선택을 위한 주요 사양

DIN 표준 벨로우즈 밀봉 앵글 글로브 밸브는 다음 작동 및 설치 매개변수를 사용하여 평가할 수 있습니다.

중간:증기, 열매유, 물, 암모니아 또는 공정 가스.
작동 조건:설계 압력, 정상 온도 및 최대 작동 온도.
파이프라인 크기:DN 크기, 연결 유형 및 설치 공간.
재료 요구사항:본체, 보닛, 벨로우즈, 시트, 디스크, 포장재.
밸브 기능:흐름 조절, 격리 또는 이 둘의 조합.
적용 가능한 표준:필수 DIN 표준, 연결 치수 및 검사 요구 사항.

기술 선택이 필요하십니까?문의사항 보내기매체, DN 크기, 압력 등급 및 온도에 대해 — 우리 팀은 24시간 이내에 답변을 드릴 것입니다.

중관 제조 및 기술 지원

Zhejiang Zhongguan Valve Manufacture Co., Ltd.천진과 원저우에 생산 기지를 두고 19년 이상 밸브 생산 및 공급에 주력해 왔습니다. 2016년 천진 기지를 설립한 데 이어 2019년 원저우 융자 우베이에 절강회사를 설립했다.

제품 범위에는 다음이 포함됩니다.나비 밸브, 볼 밸브, 게이트 밸브, 체크 밸브, 풋 밸브, 스트레이너 및 제어 밸브. 생산 장비에는 밸브 압력 테스트 기계, 밸브 시트 설치 장비, 샤프트 슬리브 설치 장비 및 밸브 마킹 장비가 포함됩니다.

기술 지원에는 작동 온도 및 매체 유형에 따른 밸브 선택이 포함됩니다. 생산 검사에는 압력 테스트가 포함되며 회사는 서비스 조건에 따라 확인된 품질 관련 문제에 대해 무료 교체와 함께 1년 보증을 제공합니다. 당신은 또한 우리를 검토할 수 있습니다인증서그리고협력사례.

산업용 증기, 열유, 물, 가스 시스템의 경우DIN 표준 앵글형 벨로우즈 밀폐형 글로브 밸브앵글 패턴 본체, 금속 벨로우즈 스템 씰링 및 산업용 파이프라인 적용을 위한 다양한 재료 옵션을 결합합니다. 전체 탐색DIN 표준 산업용 밸브관련 파이프라인 구성 요소의 범위입니다.
