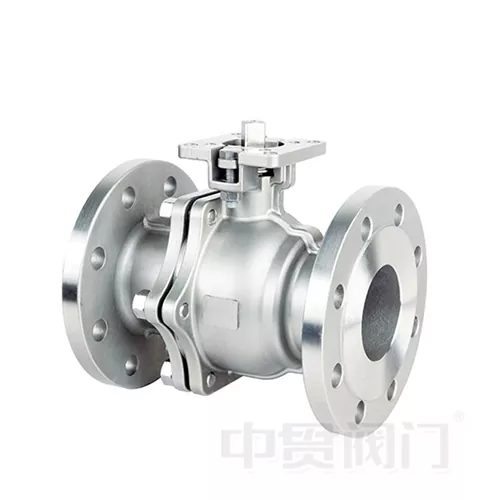

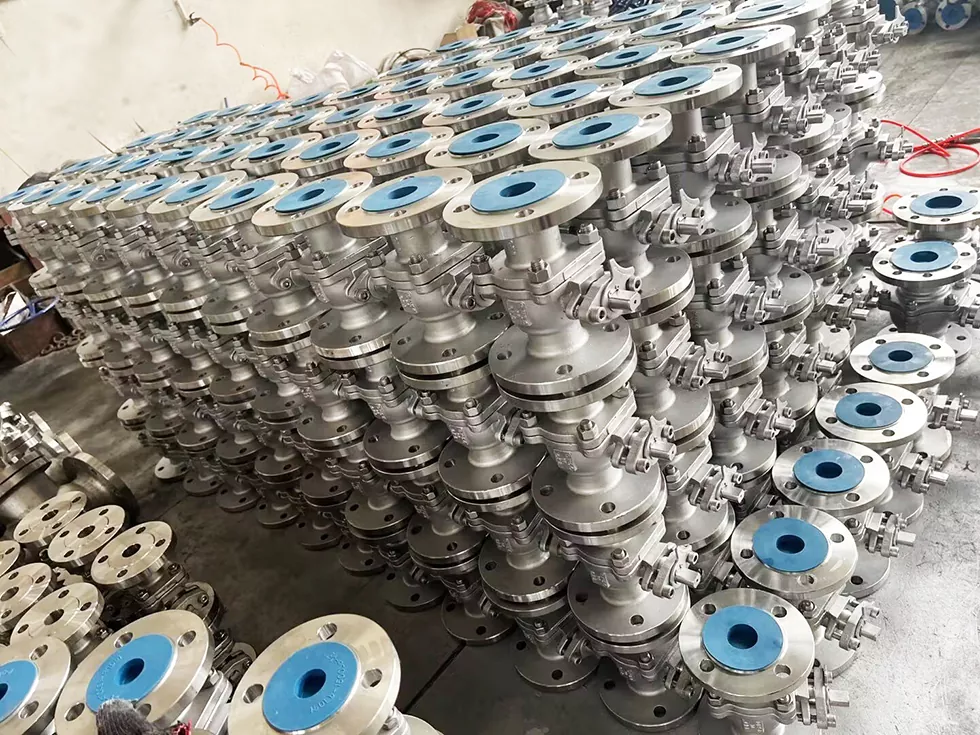

ASME 표준 플랜지 하이 플랫폼 스테인레스 스틸 볼 밸브

ASME 표준 플랜지 하이 플랫폼 스테인레스 스틸 볼 밸브는 높은 밀봉, 내식성 및 강도가 요구되는 산업용 유체 제어 시스템을 위한 고품질 스테인레스 스틸 및 미국 표준 플랜지 인터페이스로 설계되었습니다. 고유한 플랜지 플랫폼 설계로 인해 밸브 설치가 더 쉬워지고, 플랫폼 구조는 자동 제어 요구 사항을 충족하기 위해 다양한 액추에이터에 적용할 수 있습니다. Zhongguan Valve의 핵심 제품 중 하나인 볼 밸브는 석유, 가스, 화학, 식품 가공 및 수처리 산업에서 널리 사용됩니다. 뛰어난 재료 특성과 혁신적인 플랫폼 설계를 갖춘 ASME 표준 플랜지 높이 플랫폼 스테인리스 스틸 볼 밸브는 가혹한 조건에서도 안정적인 밀봉과 내구성을 보장하여 사용자에게 효율적인 유체 제어 솔루션을 제공합니다.

문의 보내기

제품 설명

ASME 표준 플랜지 하이 플랫폼 스테인레스 스틸 볼 밸브는 부식성 매체, 고온/고압 조건 및 유체 제어 시스템의 엄격한 밀봉 요구 사항을 처리하도록 설계된 전문가급 산업용 밸브입니다.

밸브 본체와 모든 접액 부품은 프리미엄 스테인리스 스틸(CF8/CF8M/CF3M 사용 가능)로 제조되며 ASME B16.5 표준 플랜지와 결합되어 배관 시스템에 안전하고 안정적인 연결을 보장합니다. 기존의 볼 밸브와 비교하여 독특한통합된 하이 플랫폼 디자인밸브 몸체 바로 위에 표준화된 ISO 5211 장착 패드가 있어 추가 브래킷 없이 공압식, 전기식 또는 전기 유압식 액추에이터를 빠르게 설치할 수 있습니다.

의 핵심 제품 중 하나로중관 밸브, 이 볼 밸브는 석유 및 가스 전송, 화학 반응기 시스템, 식품 등급 위생 라인, 제약 정제수 시스템, 해수 담수화 및 해양 밸러스트 시스템에 널리 사용되었습니다. 뛰어난 내식성, 기밀성 제로 누출 밀봉 및 화재 안전 설계를 통해 유지 관리 빈도와 총 소유 비용을 크게 줄이면서 장기적으로 안정적인 작동을 제공합니다.

주요 기술적 이점

1. 우수한 내식성 및 고온 저항성

재질 옵션: CF8/CF8M(304/316 스테인레스 스틸) 또는 고급 CF3M(316L)으로 제작된 밸브 본체 및 볼. 최적화된 니켈, 크롬 및 몰리브덴 함량은 황산, 염산, 알칼리성 용액, 염수 분무 및 다양한 유기 용매에 대한 탁월한 내성을 제공합니다.
온도 범위: -29°C ~ +250°C에 적합합니다(고온 포장 옵션을 사용하면 +350°C까지 확장 가능). 밀봉 실패나 본체 변형 없이 증기 라인, 고온 오일 시스템 및 기타 고온 응용 분야에서 안정적으로 작동합니다.
호환 매체: 원유, 천연 가스, 산/알칼리 용액, 해수, 제약 용제, 식품 재료, 염소 함유 매체 등

2. 완벽한 누수 방지 + 화재 안전 설계

누출 등급: ISO 5208 클래스 VI(버블 밀폐) 테스트를 거쳤으며 정격 압력에서 눈에 띄는 누출이 없습니다. 독성, 가연성 또는 고가치 매체에 이상적입니다.
화재 안전 구조: 볼과 시트 사이의 금속 간 2차 밀봉 표면. 소프트 시트 소진 후에도 밸브는 API 607 / ISO 10497 화재 안전 표준을 충족하여 기본 차단을 유지합니다.
정전기 방지 설계: 스템과 볼 사이의 정전기 방지 스프링은 안정적인 전하 소실을 보장하여 정전기 축적으로 인한 폭발 위험을 제거합니다.

3. 일체형 하이 플랫폼 구조 – 5분 안에 액츄에이터 장착 가능

인터페이스 표준: 하이 플랫폼은 ISO 5211을 준수하며 주요 브랜드의 공압 및 전기 액추에이터와 직접 일치하며 맞춤형 어댑터 플레이트나 브래킷이 필요하지 않습니다.
설치 효율성: 현장 액추에이터 장착에는 볼트 결합 + 스템 커플링만 필요합니다. 한 사람이 5분 이내에 작업을 완료할 수 있어 기존 브래킷 장착 밸브에 비해 설치 시간이 2/3 절약됩니다.
작동 안정성: 통합 플랫폼은 액추에이터와 스템 사이의 전송 거리를 단축하여 백래시를 줄이고 사이클 수명과 위치 피드백 정확도를 향상시킵니다.

4. 낮은 흐름 저항 및 높은 Cv 값 – 에너지 절약

흐름 경로 설계: 부드러운 내부 윤곽을 갖춘 전체 구멍 또는 표준 구멍 설계로 압력 강하를 최소화합니다. 완전 내경 모델은 원래 시스템 흐름 특성을 유지하면서 동일한 크기의 파이프와 거의 동일한 Cv 값을 제공합니다.
에너지 절약: 낮은 흐름 저항은 펌핑 에너지 소비 감소를 의미합니다. 화학 또는 수처리 플랜트를 연중무휴 24시간 연속 운영하는 경우 연간 전력 절감 효과가 상당할 수 있습니다.

5. 다단계 누출 방지 및 긴 서비스 수명

스템 씰링: 스프링이 장착된 사전 장력을 갖춘 V-링 PTFE 패킹이 자동으로 마모를 보상하므로 글랜드를 자주 조일 필요가 없습니다.
볼 지지대: 자체 윤활 부싱을 갖춘 플로팅 또는 트러니언 장착형 볼 설계(크기에 따라 다름)는 토크를 줄이고 사이클 수명을 연장합니다. GB/T 12237당 >50,000 스위칭 주기로 테스트되었습니다.

일반적인 응용 분야 및 산업

산업	특정 애플리케이션	전달된 가치
석유 및 가스	원유 파이프라인, 천연 가스 수집, 연료 보급소, 유정 장비	H2S 내식성, 화재 안전, 누출 제로
화학 및 제약	반응기 공급/배출, 용매 이송, 산/알칼리 저장 탱크	높은 내식성, 위생적인 디자인, 데드존 없음
음식 및 음료	주스, 맥주, 유제품, 시럽 라인	세척이 용이하고 스테인리스 스틸로 되어 있으며 식품 접촉에 안전함
수처리 및 담수화	RO 시스템, 약품 투여 장치, 해수 리프트 펌프 배출	내염화물성, 낮은 유지보수, 자동화 가능
해양 및 해양	평형수 시스템, 빌지 수, 냉각 해수 라인	염수 분무 저항성, 컴팩트한 구조, 내진동성

쉬운 설치 및 낮은 유지 관리

플랜지 연결: ASME B16.5(클래스 150/300/600)를 준수합니다. 표준 파이프 플랜지에 직접 맞춤 - 맞춤 수정이 필요하지 않습니다.
빠른 분해: 액추에이터가 플랫폼에 직접 볼트로 고정됩니다. 수동 비상 작동 또는 검사를 위해 액츄에이터를 제거해도 밸브 본체나 배관 연결에는 영향을 미치지 않습니다.
인라인 유지 관리: 일부 모델은 인라인 분해를 지원합니다(특정 설계 확인). 파이프라인에서 전체 밸브를 제거하지 않고 시트나 씰을 교체하여 가동 중지 시간을 크게 줄입니다.
유지보수 간격: 정상적인 조건에서 12개월마다 패킹 씰과 작동 토크를 검사하십시오. 실제 서비스 수명은 매체 및 주기 빈도에 따라 5년을 초과할 수 있습니다.

기술 사양

매개변수	값
본체 재질	CF8 / CF8M / CF3M (304 / 316 / 316L 스테인레스 스틸)
압력 등급	클래스 150 / 300 / 600 (PN16 ~ PN100)
공칭 보어	1/2" ~ 12" (DN15 ~ DN300)
플랜지 표준	ASME B16.5(HG/T 20615 옵션)
상단 장착 패드	ISO 5211 (F05 / F07 / F10 등)
누설 등급	ISO 5208 클래스 VI(버블-밀폐)
화재 안전	API 607 / ISO 10497
온도 범위	-29°C ~ +250°C (고온 옵션 +350°C)
호환 가능한 미디어	물, 기름, 가스, 산, 알칼리, 용제, 증기 등
사이클 수명	≥ 50,000 사이클

사용 가능한 옵션

액추에이터 유형: 수동 웜 기어 / 단동/복동 공압식 / 전기식(24V/110V/220V/380V) / 전기 유압식
시트 재질: PTFE / RPTFE / PEEK / 금속 하드 씰
볼 처리: 경면 연마 / 질화 경화 / 텅스텐 카바이드 코팅
특수 옵션: 잠금 장치 / 퍼지 포트 / 확장 스템 / 절연 재킷

중관 밸브를 선택하는 이유는 무엇입니까?

제조 표준: ASME, API, ISO, GB/T 표준을 엄격히 준수합니다. 재료 인증서, 압력 테스트 보고서 및 화재 안전 인증이 가능합니다.
품질 보증: 100% 공장 압력 테스트 + 밀봉 테스트. 모든 밸브는 지정된 매개변수를 충족하도록 보장됩니다.
빠른 응답: 표준 재고 제품은 24시간 이내에 배송됩니다. 비표준/맞춤 주문은 2~4주 내에 배송됩니다.
기술 지원: 크기 계산 및 설치 안내부터 판매 후 유지 관리까지 전체 서비스를 제공합니다.
