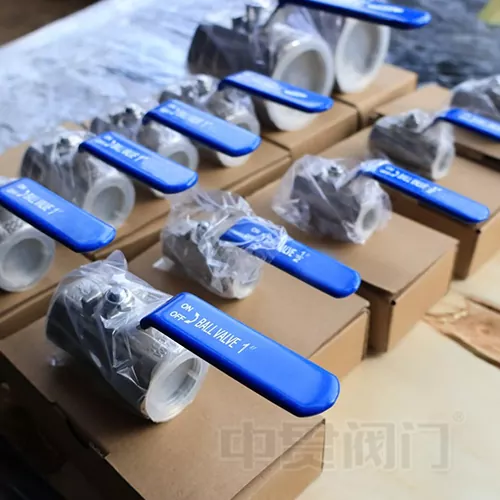

수동 1PC 스레드 엔드 볼 밸브

수동 1PC 스레드 엔드 볼 밸브는 스레드 엔드에 연결된 일체형 스테인리스 스틸 본체(304/316/316L)가 있는 수처리 시스템용으로 설계된 저압 볼 밸브로, DN15-DN50 파이프에 적합합니다. 경면 연마된 볼 코어(Ra≤0.4μm)와 PTFE 시트의 조합으로 누설률 0.1ppm 이하, 작동 토크 20N·m 이하를 달성합니다. 50% 더 적은 금액으로

플랜지형보다 설치 공간이 넓어 가정용 급수, 농업용 점적 관개 및 HVAC 시스템에 적합합니다. 장점

수동 1PC 나사식 엔드 볼 밸브 정밀 주조 공정으로 제작되었으며 재질은 304, 316 또는 316L 스테인레스 스틸, 염화물 이온 내식성(CL-≤200ppm)일 수 있습니다. 나사 끝부분은 ISO 228/ISO 7(G/NPT) 또는 BSP 시리즈이며 작동 압력이 PN16 이하인 DN15-DN50 파이프에 적합합니다.

그리고 낮은 토크 볼을 갖는 방법은 무엇입니까?

당사의 수동 1PC 나사형 엔드 볼 밸브 표면은 경면 연마(Ra≤0.4μm)되고 밸브 시트와의 접촉 면적은 30% 감소하며 작동 토크는 20N·m 이하입니다. 관통 구멍 정확도는 H7 공차에 도달하고 유량 계수 Cv 값은 일반 볼 밸브보다 15%~20% 더 높습니다.

성능상의 이점

1. 설치 용이성:

수동 1PC 스레드 엔드 볼 밸브는 분해 없이 유지 관리할 수 있으며 스레드 연결은 플랜지 설치 공간을 절약하고 구성 효율성이 50% 증가합니다.

2. 부식 방지 및 긴 수명:

316L 스테인리스강은 염소 함유 물(예: 도시 수돗물)에서 PREN≥35에 해당하는 공식 부식에 대한 저항력이 있으며 설계 수명은 ≥ 15년입니다.

스템 파열 방지 스템 구조는 높은 차압에서도 안전한 작동을 보장합니다.

3. 경제성:

비용은 플랜지 볼 밸브의 60%이며, 시트는 온라인으로 교체할 수 있어(배관 분리 필요 없음) 유지 관리 비용이 70% 절감됩니다.

응용

1. 가정용 온수 및 냉수 파이프 스위치 제어.

2. 농업용 점적 관개 시스템의 분기 채널 흐름 조절.

3. 상업용 정수 장비의 입구 및 출구, HVAC 응축수 배수 밸브를 격리합니다.
