ISO5211은 국제 표준화기구 (ISO)가 설정 한 중요한 표준입니다.연결 밸브산업용 밸브에 대한 액추에이터. 주요 목표는 파트 턴 밸브 (나비 밸브 및 볼 밸브와 같은)와 액추에이터가 호환되며 전 세계적으로 쉽게 교환 할 수 있는지 확인하는 것입니다. 표준은 플랜지 연결, 토크 요구 사항, 구멍 패턴 및 구동 구조의 치수를 명확하게 정의합니다. 또한 다양한 플랜지 유형 (F03에서 F25까지)에 대한 최대 토크 값 (32 ~ 10,000 nm)을 지정합니다. 통합 인터페이스 설계를 통해 ISO5211은 밸브와 액츄에이터 간의 일치 프로세스를 상당히 단순화하고 설치 복잡성을 줄이며 시스템 신뢰성을 향상시킵니다.
구조 설계 측면에서 ISO5211은 고 플랫폼 플랜지 (상단 장착 플랫폼)의 표준화를 강조하여 액추에이터를 직접 설치하여 기존 브래킷을 제거하고 샤프트를 연결하여 구성 요소의 수를 줄이고 안정성을 향상시킵니다. 예를 들어,이 표준을 충족하는 나비 밸브는 빠른 설치 및 정확한 제어를 위해 공압 또는 전기 액추에이터에 직접 조정할 수 있습니다.

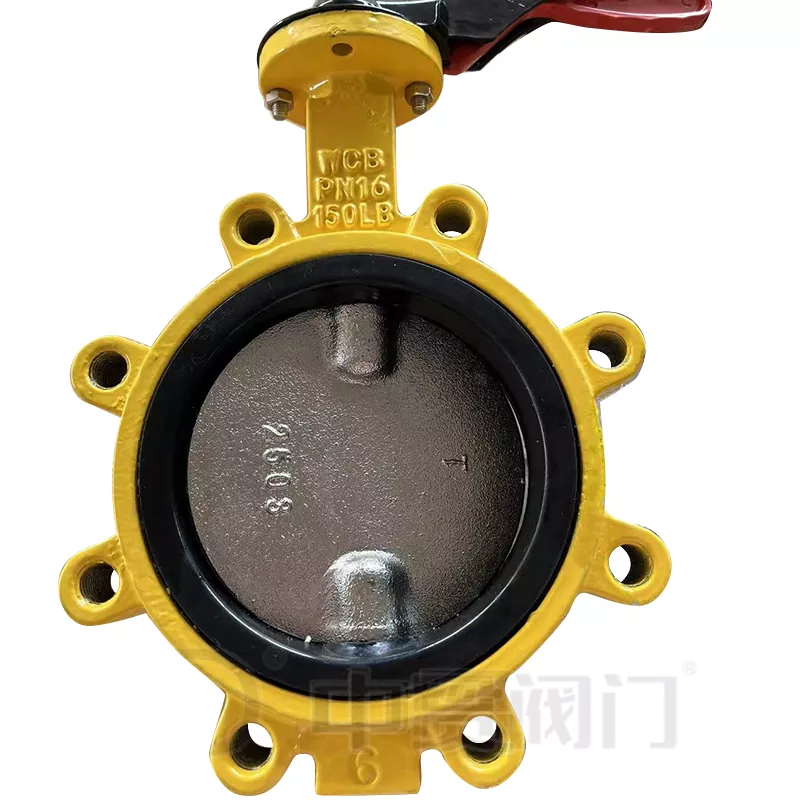

또한 버터 플라이 밸브에도 적용되어 다양한 표준을 제공 할 수 있습니다. 둥근 줄기가 필요하면 제공 할 수 있습니다. 일반적으로 베트남과 러시아와 같은 일부 국가에서는 적용 할 수 있습니다.
정사각형 샤프트는 ISO5211 표준에서 권장하는 구동 샤프트 형태입니다. 핵심 장점은 다음과 같습니다.
1. 높은 토크 전송 효율 : 정사각형 샤프트는 둥근 샤프트보다 마찰이 더 큰 플랫 접촉을 통해 토크를 전달하며, 특히 고압 및 고 주변 작동 시나리오에 적합한 미끄러질 위험을 효과적으로 줄일 수 있습니다.
2. Precise Positioning : 제곱 샤프트 및 액추에이터 인터페이스 (예 : 오른쪽 사각형 키 또는 대각선 정사각형 키)의 키웨어 일치는 각도 편차로 인한 씰 고장을 피하면서 드라이브 및 밸브 축의 엄격한 정렬을 보장 할 수 있습니다.
3. 표준화 및 호환성 : ISO5211은 제곱 샤프트 크기와 플랜지 홀 위치를 지정하여 다른 브랜드의 액추에이터와 밸브가 원활하게 연결되어 공급망 유연성을 크게 향상시킬 수 있습니다.
4. 국제 시장의 전역 응용 프로그램 : Square Shaft Design은 유럽, 미국 및 국제 고급 시장에서 주류가되었습니다. 예를 들어, 미국에서 Amisco의 수입 된 공압 플랜지 볼 밸브는 ISO5211 Square Shaft High 플랫폼을 채택하고 추가 조정없이 액추에이터를 직접 설치하고 미끄럼 방지 밸브 스템 및 방지 정적 설정을 지원하며, 가혹한 작업 조건에 적합합니다. 독일, 일본 및 기타 국가의 산업 밸브 제품에서도 비슷한 설계가 발견되어 기술 성숙도와 신뢰성을 반영합니다.

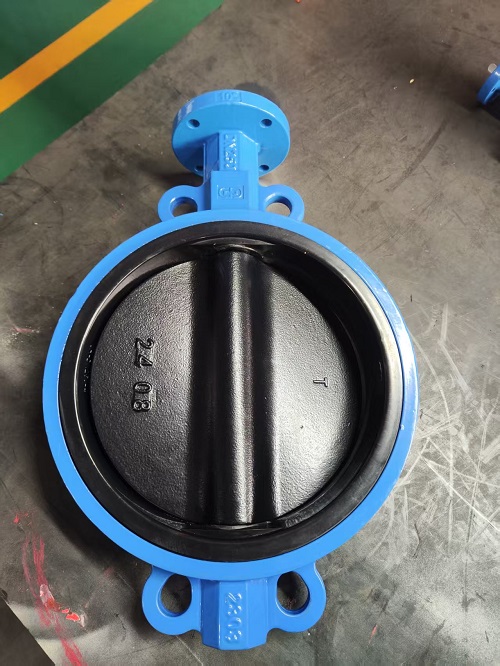

그래서 Square Stem과 Iso5211이 일반적으로 함께 나타나고, 우리의 베어 스템과 스퀘어 스템 나비 밸브도 이것을 따릅니다. 일부 고객은 왜 탑 플랜지에 다른 드릴링을 가지고 있는지, ISO 5211/GB 표준이라는 점을 묻습니다 (ISO 5211/GB 표준.) 밸브, 우리는 하나의 표준을 제공 할뿐만 아니라.
