현대 산업 시스템에서 효율성, 안전, 자동화는 더 이상 선택 사항이 아니라 필수입니다. 이러한 목표를 달성하는 데 중요한 역할을 하는 구성 요소 중 하나는공압 작동식 버터플라이 밸브. 수처리, 화학 처리, 발전, 식품 및 음료, HVAC 시스템에 널리 사용되는 이 밸브 유형은 단순한 기계 설계와 안정적인 공압 자동화를 결합합니다. 빠른 응답, 컴팩트한 구조 및 낮은 유지 관리 요구 사항으로 인해 온-오프 제어 및 스로틀링 애플리케이션 모두에서 선호되는 선택입니다.
이 기사에서는 다음과 같은 전문적이고 심층적인 개요를 제공합니다.공압 작동식 버터플라이 밸브작동 방식, 주요 장점, 기술 매개변수, 선택 지침, 구매자가 결정을 내리기 전에 묻는 일반적인 질문 등이 포함됩니다.

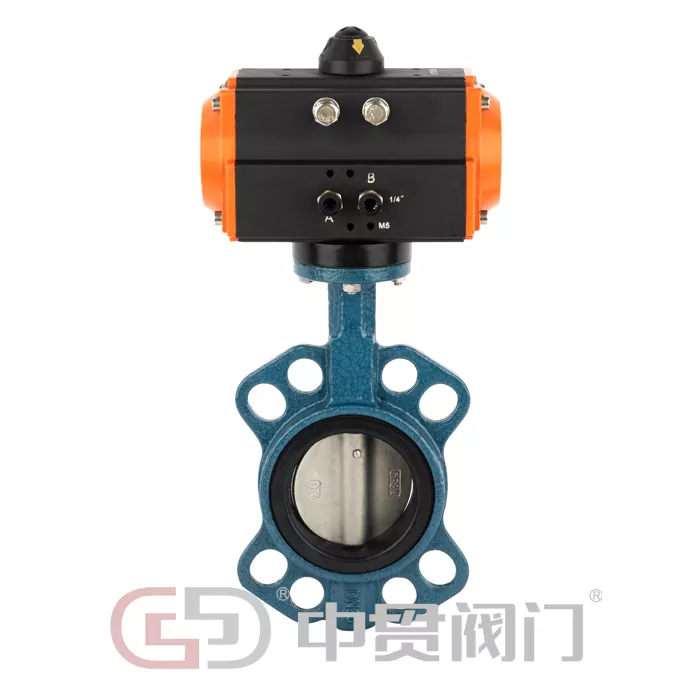

A 공압 작동식 버터플라이 밸브버터플라이 밸브 본체와 공압식 액추에이터의 두 가지 주요 부품으로 구성됩니다. 밸브 본체에는 회전 샤프트에 장착된 디스크가 포함되어 있습니다. 액츄에이터에 압축공기가 공급되면 공기의 압력을 기계적 운동으로 변환하여 디스크를 90도 회전시켜 밸브를 열거나 닫습니다.
오픈 포지션: 디스크가 흐름 방향과 정렬되어 매체가 최소한의 저항으로 통과할 수 있습니다.
닫힌 위치: 디스크가 흐름에 수직으로 회전하여 밸브 시트에 단단히 밀봉됩니다.
시스템 요구 사항에 따라 액추에이터를 다음과 같이 구성할 수 있습니다.이중 작용(공기 개폐) 또는단동/스프링 리턴(공기 열림, 스프링 닫힘 또는 그 반대), 공기 공급 실패 시 안전을 보장합니다.
수동 밸브에는 사람의 작업이 필요하므로 속도, 정확성 및 자동화 시스템과의 통합이 제한됩니다. 에이공압 작동식 버터플라이 밸브몇 가지 확실한 이점을 제공합니다.
빠른 응답 시간자동화된 공정 제어를 위한
인건비 절감그리고 인간의 실수
안전성 향상, 특히 위험하거나 고온 환경에서
쉬운 통합PLC, DCS 및 원격 제어 시스템 포함
자동화 또는 반자동 생산 라인으로 업그레이드하려는 시설의 경우 공압식 작동이 가장 비용 효율적인 솔루션인 경우가 많습니다.
우리의공압 작동식 버터플라이 밸브내구성, 정밀도 및 국제 표준을 염두에 두고 설계되었습니다. 각 장치는 까다로운 작동 조건에서도 안정적인 성능을 보장하도록 테스트되었습니다.
컴팩트하고 가벼운 구조
손쉬운 액추에이터 설치를 위한 ISO 5211 장착 패드
낮은 토크 요구 사항, 액추에이터 크기 및 공기 소비 감소
교체 가능한 밸브 시트로 탁월한 밀봉 성능
액체 및 기체 매체 모두에 적합
다음은 엔지니어와 구매자가 제품 기능을 빠르게 이해할 수 있도록 단순화된 기술 매개변수 표입니다.
| 매개변수 | 사양 |
|---|---|
| 밸브 크기 범위 | DN50 – DN600 |
| 압력 등급 | Pn10 / lim16 |
| 본체 재질 | 연성이 있는 철, 탄소 강철, 스테인리스 |
| 디스크 재질 | 스테인레스강, 연성철(코팅) |
| 시트 재질 | EPDM, NBR, PTFE |
| 액추에이터 유형 | 복동식 / 단동식(스프링 리턴형) |
| 작동 압력 | 0.4~0.7MPa |
| 작동 온도 | -20°C ~ +180°C |
| 연결 표준 | 웨이퍼 / 러그 / 플랜지형 |
| 제어 모드 | 온-오프/변조(포지셔너 포함) |
이 구성을 사용하면공압 작동식 버터플라이 밸브안정적이고 반복 가능한 성능을 유지하면서 다양한 산업 환경에 적응할 수 있습니다.
그들의 다재다능함 덕분에,공압 작동식 버터플라이 밸브여러 산업 분야에 걸쳐 널리 적용됩니다.
물 및 폐수 처리흐름 격리 및 조절용
화학 및 석유화학 플랜트부식성 또는 위험한 매체 취급
식품 및 음료 가공위생과 빠른 작업이 요구되는 곳
HVAC 시스템냉수 및 온수 제어용
발전소냉각수 및 보조 시스템용
또한 단순한 설계로 인해 다른 밸브 유형이 너무 크거나 비용이 많이 드는 대구경 파이프라인에도 적합합니다.
올바른 선택공압 작동식 버터플라이 밸브몇 가지 주요 요소를 평가해야 합니다.
미디어 유형: 물, 가스, 기름, 부식성 화학물질
온도 및 압력 범위: 시트와 바디의 재질을 적절하게 일치시킵니다.
밸브 크기 및 연결 유형: 웨이퍼, 러그 또는 플랜지 설치
통제 요구사항: 온-오프 제어 또는 유량 조절 조절
페일세이프 기능: 스프링 리턴이 필요한지 여부를 결정합니다.
이러한 매개변수를 시스템 요구 사항에 일치시키면 장기적인 안정성과 최적의 성능을 보장할 수 있습니다.
A의 가장 큰 장점 중 하나는공압 작동식 버터플라이 밸브유지보수 수요가 적다는 것입니다. 정기 검사에는 일반적으로 다음이 포함됩니다.
공기 공급 압력 및 공기 품질 확인
씰과 시트의 마모 여부 검사
액추에이터 응답 및 스트로크 정확도 검증
장착 볼트가 안전하게 유지되는지 확인
적절한 설치와 주기적인 점검을 통해 밸브의 수명을 크게 연장할 수 있습니다.
Q: 공압 작동식 버터플라이 밸브는 무엇에 사용됩니까?
A: 공압 작동식 버터플라이 밸브는 자동화된 산업 파이프라인에서 액체와 가스의 흐름을 제어하거나 격리하는 데 사용되어 빠른 응답과 안정적인 밀봉을 제공합니다.
Q: 공압 작동식 버터플라이 밸브는 전기 버터플라이 밸브와 어떻게 다릅니까?
A: 공압 작동식 버터플라이 밸브는 압축 공기를 사용하여 작동하므로 위험한 환경에 더 빠른 작동과 더 나은 적합성을 제공하는 반면, 전기 밸브는 모터와 전력에 의존합니다.
Q: 공압 작동식 버터플라이 밸브가 부식성 매체를 처리할 수 있습니까?
A: 예, 스테인리스 스틸 및 PTFE와 같은 적절한 본체, 디스크 및 시트 재료를 선택하면 공압 작동식 버터플라이 밸브가 부식성 유체를 안전하게 처리할 수 있습니다.
Q: 공압 작동식 버터플라이 밸브가 유량 조절에 적합합니까?
A: 예, 포지셔너가 장착된 경우 공압 작동식 버터플라이 밸브는 간단한 온-오프 작동 외에도 정확한 변조 제어를 수행할 수 있습니다.
Zhejiang Zhongguan Valve Manufacture Co., Ltd.다음을 포함한 고품질 산업용 밸브의 설계 및 생산을 전문으로 합니다.공압 작동식 버터플라이 밸브. 엄격한 품질 관리, 첨단 제조 공정, 고객 요구 사항에 대한 집중을 통해 당사는 글로벌 산업에 신뢰할 수 있는 밸브 솔루션을 제공합니다.
자세한 사양, 맞춤형 솔루션 또는 기술 지원을 원하시면 언제든지 문의해 주세요.연락하다Zhejiang Zhongguan Valve Manufacture Co., Ltd.당사의 숙련된 팀은 귀하의 응용 분야에 적합한 밸브를 선택하고 장기적인 운영 성공을 보장할 준비가 되어 있습니다.
