현대 유체 제어 시스템에서 효율성, 신뢰성 및 구조 최적화는 더 이상 선택 사항이 아니라 필수입니다. 다양한 밸브 구성 중에서하프 스템 디자인 버터플라이 밸브균형 잡힌 구조, 작동 토크 감소, 밀봉 성능 향상으로 주목을 받고 있습니다. 이 기사에서는 하프 스템 설계 버터플라이 밸브의 정의, 기존 설계와의 차이점, 여러 산업 분야에서 선호되는 솔루션이 된 이유에 대해 포괄적이고 전문가 수준의 탐구를 제공합니다.
이 가이드는 작동 원리, 구조적 장점, 기술 매개변수, 적용 시나리오 및 풀 스템 버터플라이 밸브와의 비교를 다루는 하프 스템 설계 버터플라이 밸브에 대한 자세한 분석을 제공합니다. 엔지니어링 및 제조 관점에서 작성된 이 기사는 실제 전문 지식, 권위 있는 참고 자료, 의사 결정자, 엔지니어, 조달 전문가를 위한 실질적인 가치를 강조하여 Google EEAT 원칙에 부합합니다.

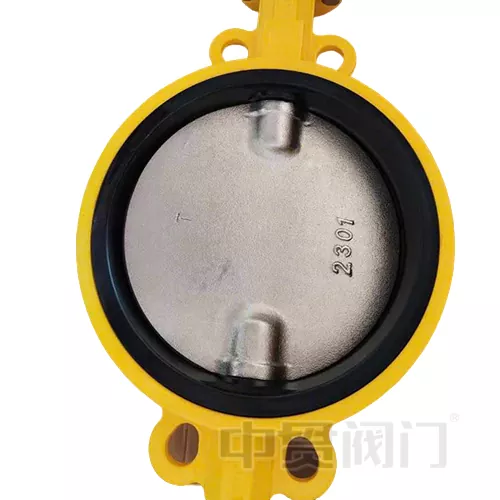

하프 스템 설계 버터플라이 밸브는 밸브 스템이 디스크를 완전히 통과하지 않고 부분적으로 디스크에 통합되는 기존 버터플라이 밸브의 변형입니다. 풀스템 설계와 달리 하프스템 구조는 내부 흐름 방해를 최소화하면서도 기계적 강도와 정밀한 토크 전달을 유지합니다.
이 구성은 난류를 줄이고 압력 강하를 낮추며 전반적인 흐름 효율성을 향상시켜 특히 자주 작동해야 하는 대구경 파이프라인 및 시스템에 적합합니다.
다음과 같은 제조업체Zhejiang Zhongguan Valve Manufacture Co., Ltd.긴 서비스 수명, 안정적인 작동 및 공압, 전기 또는 수동 액추에이터와의 호환성을 보장하기 위해 이러한 기능을 신중하게 설계하십시오.
작동 원리는 표준 버터플라이 밸브와 동일하게 유지됩니다. 즉, 디스크의 1/4회전 회전이 흐름을 제어합니다. 그러나 하프 스템 구성으로 인해 디스크는 열리고 닫히는 동안 토크 분포가 더욱 균일해집니다.
그 결과, 특히 고유량 또는 가변 압력 조건에서 더 부드러운 작동, 밀봉 표면의 마모 감소, 제어 정확도 향상이 가능해졌습니다.
엔지니어링 관점에서 볼 때 하프 스템 설계는 기존 버터플라이 밸브의 몇 가지 제한 사항을 해결합니다.
이러한 이점은 시간이 지남에 따라 운영 비용 절감과 시스템 안정성 향상으로 직접적으로 이어집니다.
하프 스템 설계 버터플라이 밸브는 다음 분야에 널리 채택됩니다.
다재다능함 덕분에 온-오프 및 변조 제어 애플리케이션 모두에 적합합니다.
| 매개변수 | 일반적인 범위 |
|---|---|
| 공칭 직경 | DN50 – DN2000 |
| 압력 등급 | PN10 / PN16 / 클래스 150 |
| 본체 재질 | 무쇠, 연성이 있는 철, 탄소 강철, 스테인리스 |
| 시트 재질 | EPDM, NBR, PTFE, 금속 시트 |
| 작업 | 수동, 전기, 공압 |
풀 스템 버터플라이 밸브와 비교하여 하프 스템 설계는 다음을 제공합니다.
에너지 효율성과 장기적인 안정성을 우선시하는 시스템의 경우 하프 스템 설계가 탁월한 가치를 제공하는 경우가 많습니다.
고품질 하프 스템 디자인 버터플라이 밸브는 엄격한 품질 관리 시스템에 따라 생산됩니다. 평판이 좋은 제조업체는 치수 정확도, 재료 추적성 및 성능 일관성을 보장하기 위해 ISO 9001, API 및 EN 사양과 같은 표준을 따릅니다.
Zhejiang Zhongguan Valve Manufacture Co., Ltd.고급 가공, 정밀 주조 및 엄격한 테스트 절차를 통합하여 글로벌 시장 요구 사항을 충족합니다.
하프 스템 설계 버터플라이 밸브의 주요 목적은 무엇입니까?
주요 목적은 구조적 강도를 유지하고 토크를 줄이며 밀봉 신뢰성을 향상시키면서 흐름 효율성을 최적화하는 것입니다.
하프 스템 설계가 표준 버터플라이 밸브와 다른 점은 무엇입니까?
하프 스템 설계는 스템을 디스크에 부분적으로 통합하여 흐름 방해를 최소화하고 유압 성능을 향상시킵니다.
하프 스템 설계 버터플라이 밸브로 어떤 응용 분야에서 가장 많은 이점을 얻을 수 있습니까?
대구경 파이프라인, 에너지 효율적인 시스템 및 빈번한 밸브 작동이 필요한 응용 분야가 가장 큰 이점을 제공합니다.
하프 스템 디자인 버터플라이 밸브에 일반적으로 사용되는 재료는 무엇입니까?
일반적인 재료로는 연성철, 탄소강, 본체용 스테인리스강, 밀봉용 EPDM, PTFE 또는 금속 시트가 있습니다.
하프 스템 설계 버터플라이 밸브를 선택할 때 어떤 요소를 고려해야 합니까?
주요 요소에는 압력 등급, 온도 범위, 매체 유형, 작동 방법 및 산업 표준 준수가 포함됩니다.
특정 응용 분야에 맞는 신뢰할 수 있는 고성능 솔루션을 찾고 있다면 하프 스템 설계 버터플라이 밸브가 효율성과 내구성의 입증된 균형을 제공합니다. 맞춤형 밸브 솔루션에 대해 자세히 알아보거나 기술 지원을 요청하려면,연락하다우리를지금 바로 당사 전문가의 도움을 받아 유량 제어 시스템을 최적화하십시오.
