플랜지 연결이란 무엇입니까?
플랜지접속은 분리형 기계식으로 널리 사용되는 접속방식이다. 파이프, 밸브 또는 장비를 단단히 연결하기 위해 종종 한 쌍의 플랜지, 밀봉 개스킷, 볼트 및 너트를 사용합니다.
핵심 원칙은 다음과 같습니다.볼트의 조임력을 이용하여 플랜지 사이의 실링 가스켓을 압축하여 유체(액체 또는 기체)의 누출을 방지합니다.

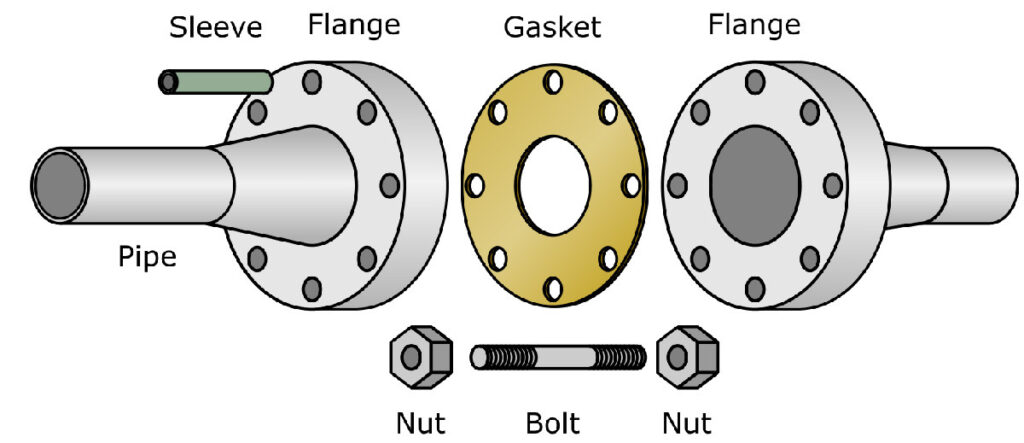

다음 네 가지 주요 부품을 포함하는 일반적인 플랜지 연결:

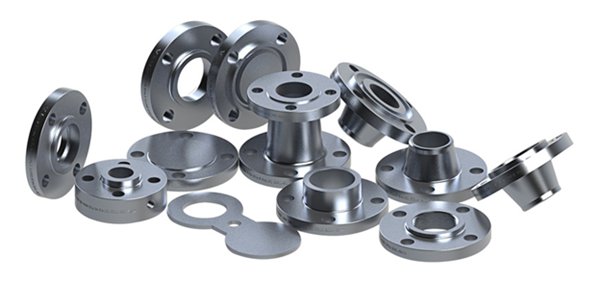

플랜지: 일반적으로 볼트 구멍을 사용하여 파이프 또는 장비 포트의 끝 부분에 고정되는 디스크 모양의 부품입니다.
씰링 개스킷: 두 플랜지의 씰링면 사이에 놓고 압착하여 씰링합니다.
볼트와 너트: 플랜지의 볼트 구멍을 통해 파지력을 공급합니다.
씰링면: 개스킷에 접근하는 플랜지의 표면. 그것은 뚜렷한 유형으로 나타납니다(예: 돌출된 얼굴, 남성/여성 얼굴 등).
주요 장점:
높은 장점과 견고한 밀봉: 고압, 고온, 부식성 매체 취급에 적합합니다.
쉬운 해체 및 유지 관리: 배관 청소, 장비 점검, 부품 교체 등을 위해 쉽게 연결부를 열 수 있습니다.
좋은 대체성: 플랜지는 국가표준(예: GB), 화학공업표준(예: HG), 기계공업표준(예: JB), 국제표준(예: ANSI/ASME, DIN)을 준수합니다. 다른 제조업체의 제품은 동일한 표준을 준수한다는 조건 하에 대체될 수 있습니다.
일반 응용 프로그램:
파이프라인 엔지니어링: 파이프와 파이프, 파이프와 밸브, 파이프와 펌프를 연결합니다.
압력용기: 반응조 및 용기의 맨홀 및 핸드홀 부착물입니다.
연결점: 가압기의 입구 및 출구 연결부, 채널 쉘과 열교환기 쉘 사이의 연결부입니다.
제조 시스템 및 공공 시설: 석유, 화학, 천연가스, 수처리, 난방 시스템 등
다른 연결 방법과의 간단한 비교:
용접에 비해: 플랜지 연결은 제거 가능하지만 비용이 더 많이 들고 누출 가능성이 더 높아질 수 있습니다.
스레드 연결과 비교: 플랜지 연결은 더 높은 압력을 견딜 수 있고 더 큰 파이프 직경에 적응할 수 있지만 설치가 더 복잡하고 더 많은 공간이 필요합니다.
간단한 요약: 고압에 저항해야 하거나, 큰 파이프 직경을 처리해야 하거나, 서비스를 위해 자주 분해해야 하는 경우 일반적으로 플랜지 연결이 선호되는 방법입니다. 가장 일반적인 예는 "올려진 디스크"를 강조하고 원형 볼트로 고정하는 소방용 수도관 또는 공장 증기 파이프라인의 커플링입니다.
