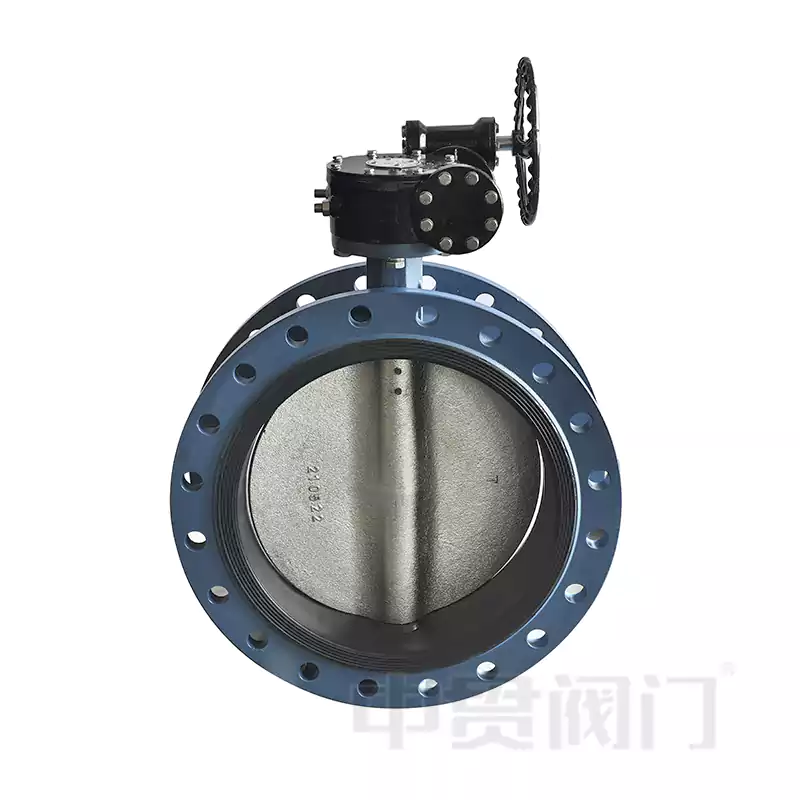

동심원 나비 밸브는 유형입니다나비 밸브대칭 디자인 구조와 저렴한 비용으로. 동심 나비 밸브의 밸브 줄기 축은 밸브 본체의 중심선과 일치하며 밸브 플레이트는 디스크 모양이며 파이프 라인 축에 수직으로 설치됩니다. EPDM, FKM, PTFE, NBR은 일반적으로 나비 밸브에서 사용됩니다.
작업 원칙
동심 나비 밸브의 작동 원리는 90 ° 회전을 기반으로합니다. 밸브 플레이트가 중앙 축을 주위로 회전하여 파이프 라인과 평행하게 회전하면 밸브는 개방 상태에 있습니다. 수직 위치로 회전하면 밸브가 닫힙니다. 씰은 밸브 시트 재료의 탄성 변형에 의존하며 밸브 플레이트에 단단히 맞습니다.
그것은 다음에 등장했습니다.
1. 화면-효과 : 간단한 구조, 낮은 제조 비용 및 비용 효율적인 유체 제어 솔루션.
2. Lightseight and Flexible : 같은 구경의 무게는 일반적으로 게이트 밸브의 3 분의 1에 불과하므로 설치 및 유지 보수가 더 편리합니다.
3. good 저압 밀봉 : 특히 PN16 및 압력 수준 및 정상 온도 조건에서 물 또는 공기 매체에 적합합니다.
그러나 자체 제한이 있습니다.
1. LARGE WEAR : 개구부 및 닫는 공정에서 밸브 플레이트와 밸브 시트가 항상 닿으므로 장기 용도로 밀봉 표면에 마모가 쉽게 마모 될 수 있습니다.
2. 제한 온도 및 압력 저항 : 소프트 밀봉 재료 (예 : 고무)는 고온 (> 150 ℃) 또는 고압 조건에 적합하지 않으며 노화 및 변형이 발생하기 쉽다.
3. 입자 함유 매체에 적합하지 않음 : 고체 입자는 밸브 시트를 긁어 내고 밀봉 효과에 영향을 줄 수 있습니다.
따라서 동심나비 밸브수중 매체 또는 일부 산 및 알칼리에서 일반적으로 PN 16 내의 압력으로 사용됩니다. 좌석 선택을 주저하면 중간 및 온도로 저희에게 연락 할 수 있습니다. 우리의 기술 팀은 프로젝트에 적합한 자료를 선택합니다.
