유체 제어 밸브의 한 유형으로 나비 밸브는 주로 하나의 구성 요소 인 밸브 플레이트로 구성됩니다. 이 구성 요소의 선택은 유체 시스템의 작동 효율 및 서비스 수명에 크게 영향을 줄 수 있습니다.
I. 밸브 플레이트 구조 유형 및 특성

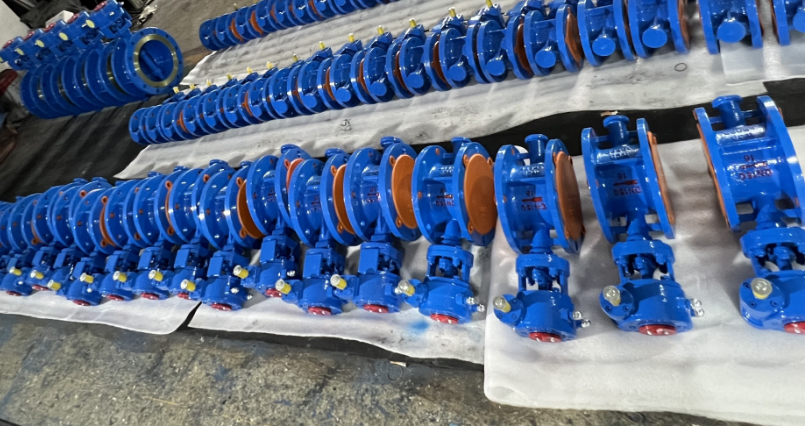

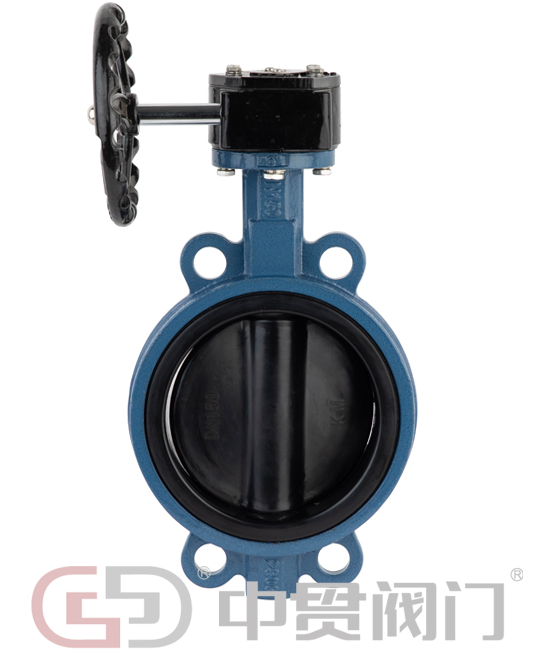

동심 밸브 플레이트 (중앙선 나비 밸브)
이 유형은 밸브 플레이트의 중앙이 밸브 스템의 축과 정렬되는 디자인을 특징으로합니다. 간단한 구조와 저렴한 비용의 장점이 있습니다. PN10 미만의 저압 조건에 적합하며 물 공급 시스템 및 에어컨 순환 수도 시스템에서 일반적으로 발견됩니다. 그것의 장점은 유지 보수가 쉽지 않지만 밀봉 성능은 비교적 제한적입니다.
단일 편심 밸브 플레이트
밸브 스템 센터를 설계하여 밸브 플레이트의 중앙에서 약간 벗어나면 개구부 및 폐쇄 공정 동안의 마찰 저항이 효과적으로 감소됩니다. 이 구조는 중간 및 저압 (PN16-PN25) 조건 하에서 예외적으로 잘 수행되며 특히 하수 처리 및 일반 화학 액체 운송에 적합합니다.
이중 편심 밸브 플레이트
밸브 스템 및 밸브 플레이트의 듀얼 오프셋 설계를 채택하여 밀봉 접촉각을 최적화하고 서비스 수명을 크게 확장합니다. PN25에서 PN40까지의 중간 및 고압 작업 조건에서, 이는 석유 및 화학 산업의 파이프 라인 시스템에 특히 적합합니다.
3 개의 편심 밸브 플레이트
밸브 스템, 밸브 플레이트 및 밸브 시트의 3 중 편심 설계로 인해 금속 하드 씰은 마찰 성능 측면에서 기술 변화를 달성했습니다. 그만큼고품질구조는 최대 600 ℃의 온도를 견딜 수 있고 PN64 이상의 압력을 가질 수 있으므로 증기 파이프 라인 및 석유/가스 운송 시스템의 주요 선택 제품입니다.
II. 밸브 플레이트 재료 특성 분석
금속 재료 시리즈
주철 밸브 플레이트 : HT200/HT250 회색 주철 및 QT450 연성 주철을 포함합니다. 비용이 많이 드는 성능과 제한된 부식 저항이 있습니다. 주로 저압 수 시스템 및 비유 성 가스 운송에 사용됩니다.
카본 스틸 판막 플레이트 : 주철의 강도보다 강도가 강한 WCB (A216) 및 LCB (저온 탄소강)는 PN40까지의 압력을 견딜 수 있습니다. 그러나, 그들은 anti-corrosion 코팅과 함께 사용해야합니다. 그들은 일반적으로 중간 및 저압 석유 및 증기 파이프 라인에서 발견됩니다.
스테인레스 스틸 밸브 플레이트의 선택
304 스테인리스 스틸 : 식품 및 제약 산업을위한 일반 목적 유형
316 스테인레스 스틸 : 해수 부식 모델 (몰리브덴 함유)
이중 위상 강철 : 강도 복식, 부식 저항이 더욱 강력합니다.
감독자스테인레스 스틸: 모든 강산을 견딜 수 있습니다
특수 자료
Hastelloy 합금 : 강산에 대한 터프 가이
니켈 기반 합금 : 최대 1000 °의 온도에 내성
플라스틱 안감 / 고무 안감 : 고온에 저항력이 있지만 부식 방지
세라믹 코팅 : 터프한 작은 챔피언
III. 모델의 세 가지 요소선택
보기 매체 :
부식성 재료 : 316/ 이중 강철
연마성 내성 입자로 코팅
깨끗한 유체를위한 부드러운 씰
운영 조건을 확인하십시오.
정상 온도 (≤ 80 °) : 고무 밀봉
중간 온도 (80-400 ℃) : 금속 씰
고온 (≥ 400 ℃) : 특수 합금
고압 3 바이어스 편심 구조
업계보기 :
음식 및 의학 : 316L + PTFE
석유 화학 : API 표준 트리 엔드 편심
IV. 클래식 매칭 옵션
수돗물 : 주철/스테인레스 스틸 + 고무
염산 파이프 라인 : Hastelloy 합금
농축 황산 : PTFE와 함께 늘어서 있어야합니다
식품 가공 : 미러 폴란드 스테인리스 스틸
석탄 슬러리 운송 : 세라믹 코팅
V. 일반적인 질문
해수는 316 등급의 이중 강철로 처리 할 수 없습니다. 더 많은 것이 필요합니다.
농축 황산은 플라스틱이 늘어서 있어야합니다. 스테인레스 스틸이 악화됩니다.
내마모성이 높은 수명은 5 배 더 길고 수명이 더 길다.
불순물이있는 경우 필터를 설치하십시오.
VI. 유지 보수 지점
정기적으로 마모를 검사합니다
임계 분야의 정기 검사는 2 년에서 3 년마다 수행됩니다.
유지 보수 파일을 설정하는 것이 좋습니다.
고온 밸브를 예열해야합니다.
VII. 미래의 트렌드
더 내구성있는 새로운 재료
지능형 모니터링 기능으로
보다 환경 친화적 인 디자인
개인화 된 사용자 정의 서비스
선택 제안 :
특정 작동 조건 매개 변수를 제공합니다. 전문 엔지니어는 최상의 솔루션을 추천합니다. 중요한 프로젝트의 경우 먼저 테스트를 수행하는 것이 좋습니다.
