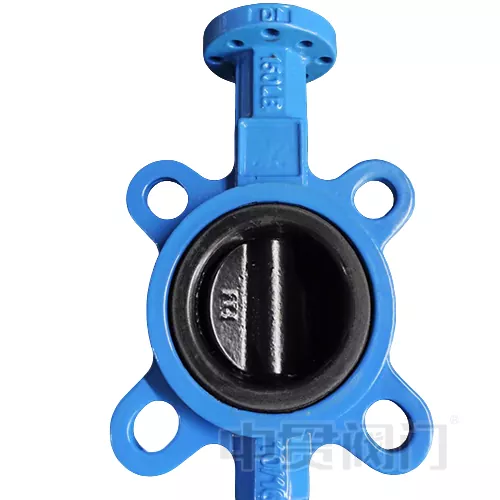

Halar 코팅 디스크 버터플라이 밸브

Halar 코팅 디스크 버터플라이 밸브는 탁월한 내식성을 달성하기 위해 디스크 표면에 Halar(ECTFE) 코팅을 활용하여 극한의 화학적 환경에 맞게 설계되었습니다. 사용 온도 범위는 -40℃ ~ 150℃(특정 온도 적용 시 시트 재질도 고려해야 함)이고 두께는 0.5-1.2mm입니다.

HALAR 코팅의 핵심 기능

HALAR(에틸렌-클로로트리플루오로에틸렌 공중합체, ECTFE)는 정전 분사 공정을 통해 버터플라이 플레이트의 표면을 균일하게 덮어 0.5~1.2mm 두께의 치밀한 보호층을 형성하는 고성능 불소수지입니다. Halar 코팅 디스크 버터플라이 밸브에서 이 코팅의 핵심 기능은 다음과 같습니다.

1. 화학적 내식성: 98% 황산, 37% 염산, 강알칼리(예: 50% NaOH) 및 유기 용제(예: 아세톤, 자일렌)를 견딜 수 있으며 부식 속도는 0.01mm/년 미만입니다.

2. 온도 저항: 장기 사용 온도 범위 -40℃~150℃, 180℃열충격에 대한 단기 저항;

3. 낮은 투과성: 분자 구조가 조밀하여 나비판의 금속 기판이 중간 침투로 인해 부식되는 것을 방지합니다.

4. 내마모성 및 접착 방지: 표면 마찰 계수가 0.3으로 낮아 입상 매체의 접착력을 줄이고 유지 관리 주기를 연장합니다.

5. PTFE 또는 PP 코팅과 비교하여 HALAR의 기계적 강도는 특히 빈번한 개폐 조건에서 50% 이상 증가하여 코팅이 갈라지거나 떨어지는 것을 방지할 수 있습니다.

구조적 최적화:

HALAR 코팅의 물리적 특성에 적응하기 위해 당사의 Halar 코팅 디스크 버터플라이 밸브는 다음과 같은 목표 설계를 채택합니다.

1. 버터플라이 플레이트의 정밀 가공: 모재는 316L 스테인레스 스틸 또는 듀플렉스 스틸로 만들어지며 CNC 터닝에 의한 표면 거칠기는 ≤Ra3.2μm로 코팅에 균일한 접착 기반을 제공합니다. 버터플라이 플레이트의 가장자리는 코팅의 응력 집중을 방지하기 위해 둥글게 처리되어 있습니다.

2. 양방향 씰링 시스템: EPDM 또는 FKM 소프트 씰링 밸브 시트를 사용하여 HALAR 코팅과 "견고하고 유연한 복합재" 씰링 인터페이스를 형성하여 ≤PN16(ISO 5208 표준에 따름)의 압력에서 양방향 누출 제로를 달성합니다.

3. ISO5211 구동 적응: 밸브 스템 상단에는 공압/전기 액추에이터와 직접 설치할 수 있는 사각형 샤프트 인터페이스(ISO5211 F05-F10 표준에 따름)가 장착되어 있으며 토크 출력 오류는 5% 이하입니다.

적용 가능한 미디어 및 일반적인 시나리오

Halar 코팅 디스크 버터플라이 밸브는 다음 매체용으로 설계되었습니다.

1. 강산/알칼리: 전기도금 용액(크롬산 함유), 염소-알칼리 공정의 습식 염소 가스, 인산 농축물 등;

2. 유기용제 : 벤젠, 에스테르, 케톤 등 석유화학 중간체

3. 산화 매체: 과산화수소(농도 ≤50%), 차아염소산나트륨 용액;

4. 고순도 유체: 제약 산업의 CIP/SIP 세척제, 초순수 공급.
