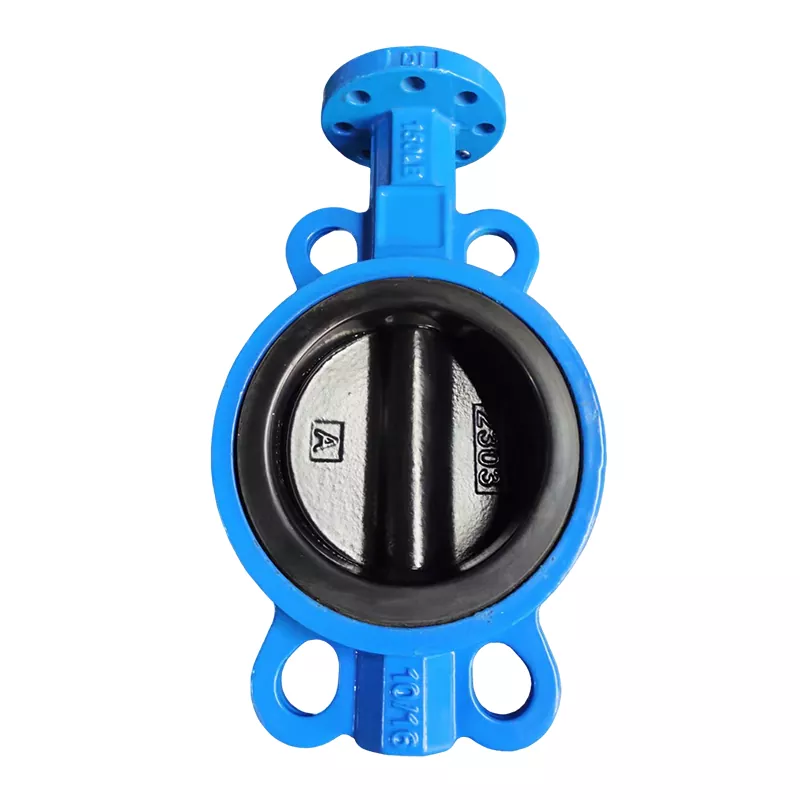

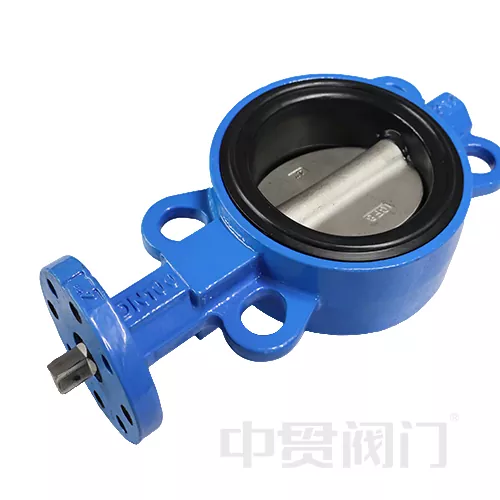

베어 스템과 정사각형 줄기 나비 밸브

Bare Stem과 Square Stem Butterfly Valve는 유연한 설계와 강한 적응성을 갖춘 산업 밸브로 석유 화학, 수처리, 전력 및 HVAC 시스템에서 널리 사용됩니다. 핵심 기능은 표준화 된 베어 스템 밸브 스템 및 스퀘어 샤프트 구조 설계로, 고객에게 개인화 된 구성에서 높은 수준의 자유를 제공합니다. 특히 공압, 전기 또는 수동 액추에이터의 독립적 인 매칭이 필요한 시나리오에 적합합니다.

성능 장점

1. 조명 및 저렴한 비용 :

Bracketless Design은 구성 요소의 수를 30%줄이고 DN200 밸브의 무게는 18kg에 불과합니다 (동일한 사양의 전통적인 나비 밸브의 경우 약 25kg).

예 : DN150 베어 스템 및 정사각형 줄기 나비 밸브는 지구 난방 네트워크의 리노베이션에서 플랜지 나비 밸브를 대체하여 설치 시간을 50%줄였습니다.

2. 높은 토크 정확도 :

제곱 샤프트 인터페이스 일치 액추에이터는 커플 링이 필요하지 않으며 토크 출력 효율은 ≥95% (측정 된 값)이며, 이는 특히 조정이 빈번한 자동화 시스템에 적합합니다.

표준으로 제한 다이얼 (0 ° -90 ° ± 2 °)이 장착되어있어 정확한 개방 제어를 지원합니다.

미디어 호환성 :

1. 밸브 시트는 깨끗한 물, 저압 증기, 약산 및 알칼리성 액체 (pH 4 ~ 10)에 적합한 EPDM (오존 저항), 실리콘 고무 (고온 저항) 또는 PTFE (부식성) 일 수 있습니다.

2. 전형적인 응용 : 하수 처리장의 파이프 라인, 식품 및 음료 공장의 CIP 순환 시스템, 광 화학 반응기를위한 사료 밸브.
