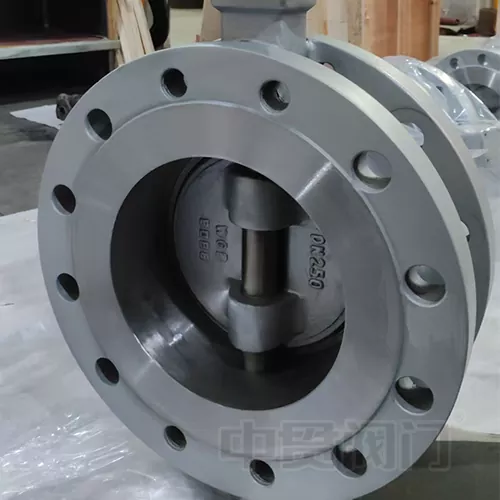

A 나비 밸브산업 응용 분야에서 유체를 전달하기 위해 일반적으로 사용되는 파이프 라인입니다. 화학 가공, 야금, 가스 발생기, 석탄 가스, 천연 가스, 액화 석유 가스 및 열/냉기 시스템과 같은 광범위한 응용 분야가 있습니다.
나비 밸브의 작동 원리는 나비 판을 통해 유체 배지의 흐름을 조절하는 것입니다. 나비 플레이트는 파이프 라인 내에 수직으로 배치됩니다. 디스크 모양이며 밸브 본체 내에서 축을 중심으로 회전합니다. 밸브 스템을 작동시킴으로써, 유체 배지의 유량을 제어하기 위해 나비 플레이트의 편향 각도를 조정할 수있다.
여러 가지 유형이 있습니다나비 밸브동심 나비 밸브, 단일 오프셋 나비 밸브, 더블 오프셋 나비 밸브 및 트리플 오프셋 나비 밸브와 같은 S. 동심 나비 밸브의 특징은 밸브 줄기 축, 원형 나비 플레이트의 중심 및 밸브 바디 센터가 모두 같은 지점에 있다는 것입니다. 이 유형의 나비 밸브는 간단한 구조를 가지고 있으며 제조하기 쉽습니다. 그러나 단점은 나비 판이 밸브 시트와 지속적으로 마찰되어 빠른 마모로 이어진다는 것입니다. 단일 오프셋 버터 플라이 밸브는이 문제를 해결합니다. 나비 플레이트 중심에서 밸브 줄기 축을 분리하여 나비 플레이트와 밸브 시트 사이의 압축을 완화시킵니다. 버터 플라이 플레이트 센터와 밸브 바디 센터에서 밸브 스템 센터를 상쇄하여 더블 오프셋 버터 플라이 밸브를 얻습니다. 이 구조는 나비 플레이트와 밸브 시트 사이의 마찰을 효과적으로 감소시켜 마모를 최소화하고 밸브의 서비스 수명을 크게 확장합니다. 그러나, 이중 오프셋 버터 플라이 밸브에는 고온 유체 매체를 처리 할 때 단점이 있습니다. 고온 저항성 하드 씰이 사용되는 경우, 배지는 누출되기 쉽다. 반면에 부드러운 씰이 사용되면 고온을 견딜 수 없습니다. 이 문제를 해결하기 위해 트리플 오프셋입니다나비 밸브개발되었습니다. 세 번째 오프셋은 원추형 나비 판의 밀봉 표면의 축을 원통형 밸브 본체의 축으로부터 분리하여 나비 플레이트의 밀봉 단면을 원형에서 타원형으로 변형시킨다. 이것은 원래 위치 씰을 토크 씰로 변경하여 밸브 시트의 접촉 압력을 통해 밀봉을 달성합니다.
